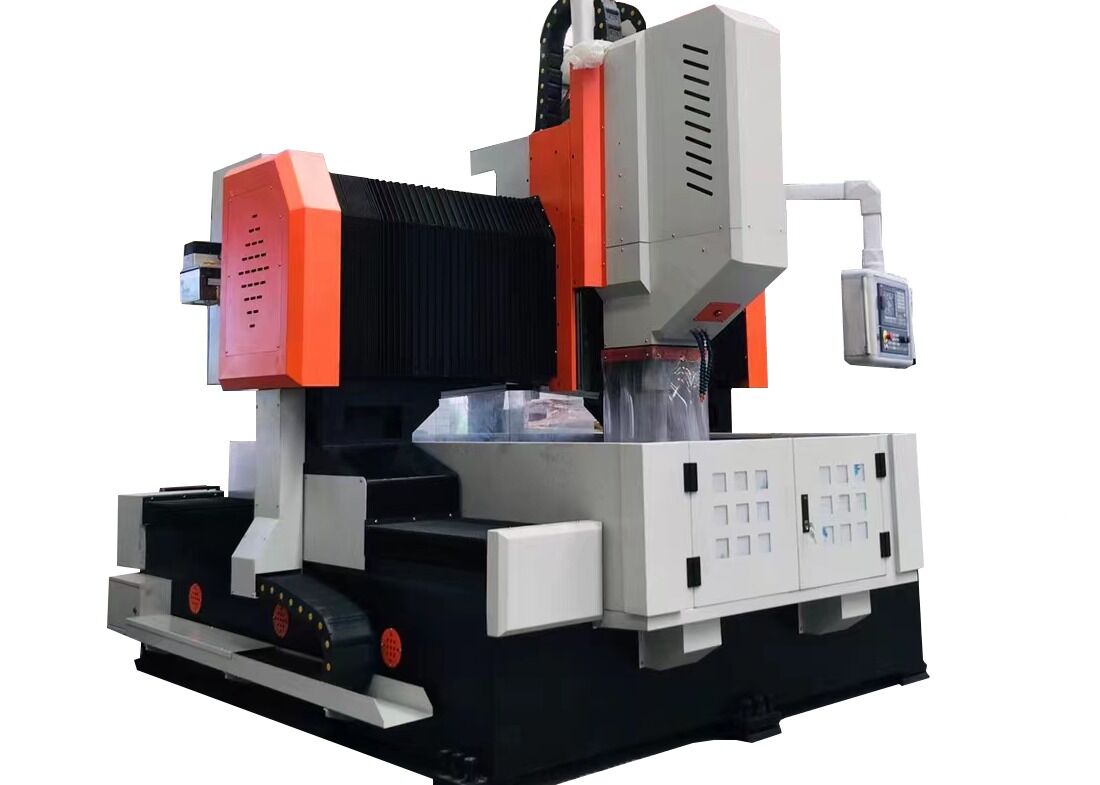

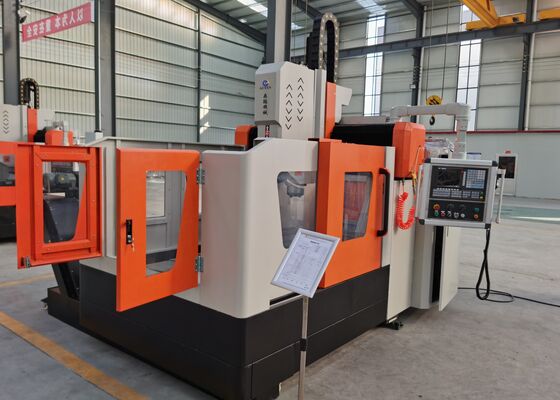

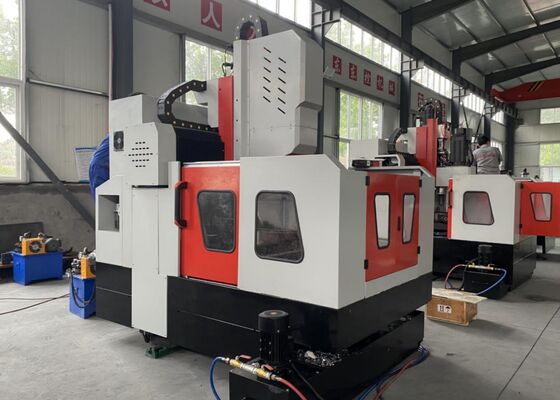

Дисковая буровая машина с ЧПУ Структурная плита Фланцевая буровая машина Структурная деталь Обработка
Введение продукта:
В основном бурить трубные листовые плиты и фланцы, диаметр отверстия для бурения меньше 80 мм. Основная функция включает в себя бурение отверстий, реминг, бурение, прокалывание, разветвление и фрезирование.Это применимо, чтобы взять как карбида сверла и сверла. Работа системы управления с помощью ЧПУ удобна и проста. Машина имеет очень высокую точность работы.
Конфигурация продукта:
| Модель |
PHD1010 |
| Размер заготовки |
LxW (мм) |
1000х1000 |
| Ширина T-слота рабочей скамьи (мм) |
28 |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT2 |
| Максимальный диаметр бурения (мм) |
Φ50 |
| Максимальная толщина (мм) |
≤ 180 |
| Диаметр нажатия |
M3-M20 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
11 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
1000 |
| Скорость бокового движения (r/min) |
0 ~ 8 |
| Мощность сервомотора для бокового движения (кВт) |
2.4 |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи (мм) |
1000 |
| Скорость движения кормов (м/мин) |
0 ~ 8 |
| Мощность сервомотора питания (кВт) |
2.4 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
400 |
| Скорость движения (м/мин) |
0 ~ 8 |
| Мощность сервомотора (кВт) |
2.4 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
±0,02/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
3.2х2.2х2.2 |
Характеристики продукта
1. корпус рамы машины и перекрестная балки в сварной изготовленной структуры, после достаточного термообработки старения, с очень хорошей точностью.Поперечный сдвижной стол и барабан все сделаны из чугуна.
2Система двойного сервопривода с двух сторон на оси X обеспечивает точное параллельное движение портала и хорошую квадратность оси Y и оси X.
3Рабочий стол сделан из чугуна, обеспечивает стабильную работу.
4. Сверло сверления является жестким высокоточного типа BT40 с внутренней системой охлаждения, и легко менять инструменты.
5На обеих сторонах рабочего стола есть в общей сложности два устройства для удаления лома типа цепи, лома и охлаждающая жидкость могут быть собраны в устройство, и охлаждающая жидкость может быть использована для переработки.
6У машины есть два способа охлаждения - внутреннее охлаждение и внешнее охлаждение, достаточное давление и скорость потока, а также есть компоненты предупреждения о контроле уровня охлаждающей жидкости,который обеспечивает достаточную смазку и охлаждение для бурового инструмента.
7Машина имеет автоматическую систему смазки, обеспечивающую достаточную и надежную смазку для ключевых точек движения, таких как направляющая рельса, шаровой винт и роликовые подшипники,который обеспечивает срок службы ключевых подвижных компонентов.
8Система управления CNC 828D, с мощной функцией, автоматическим программированием CAD-CAM, легкой эксплуатацией, автоматическим предупреждением и компенсацией ошибок.
9- ключевые компоненты, поставляемые на аутсорсинг, такие как линейная роликовая рельса, шаровой винт, сервомотор и сервоуправляющий двигатель, шпиндель, система управления CNC, гидравлический насос, клапан и охлаждающий насос и т.д.,Все из известной мировой марки, поэтому машина имеет очень высокую надежность и стабильную производительность.
Машина CNC для резки портированных пластинок является прочным промышленным решением, специально разработанным для точной обработки пластинчатых компонентов и структурных элементов.Это оборудование специально оптимизировано для обработки деталей, таких как фланцы, диски, кольца и плоские плиты, при условии, что толщина материала находится в пределах определенного эффективного диапазона обработки машины.
В заводах по производству стальных конструкций эта буровая машина выполняет точные буровые и фрезерные операции на конструктивных плитах и соединительных компонентах,обеспечение надежной основы для надежной сборки стальных рамокВ ветроэнергетике it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Для строительства мостов оборудование обрабатывает бревна и опоры мостов.обеспечение создания стабильных и прочных соединений, способных выдерживать динамические нагрузки в течение длительного срока службы моста.
