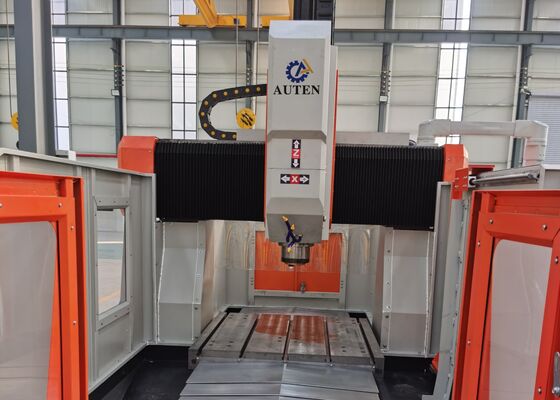

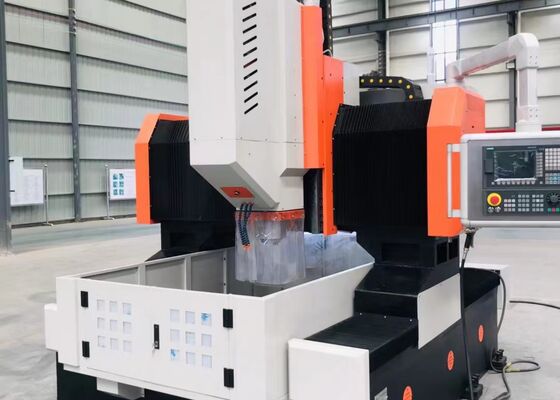

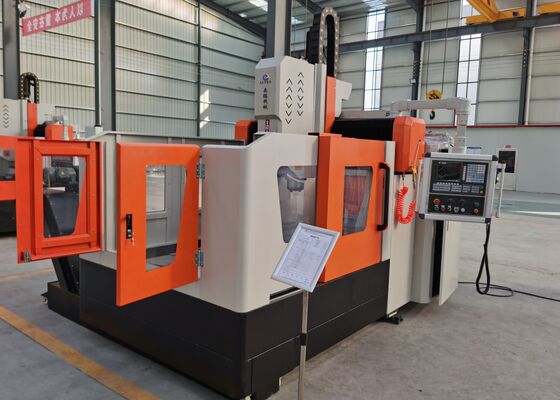

Производство ветровой энергии Использование толстой пластины Бурение фиксированный рабочий стол CNC буровая машина обработка пластины
Введение продукта:
Машина предназначена в основном для бурения листовых и фланцевых труб диаметром отверстия менее φ80 мм. К основным функциям машины относятся бурение, реминг, бурение, нажатие, растворение,и фрезы. Он совместим как с карбидом, так и со стандартными сверлами. Система управления CNC удобна для пользователя, обеспечивая простоту работы. Машина обеспечивает исключительную точность в своей работе.
Конфигурация продукта:
| Модель |
PHD1010 |
| Размер заготовки |
LxW (мм) |
1000х1000 |
| Ширина T-слота рабочей скамьи (мм) |
28 |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT2 |
| Максимальный диаметр бурения (мм) |
Φ50 |
| Максимальная толщина (мм) |
≤ 180 |
| Диаметр нажатия |
M3-M20 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
11 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
1000 |
| Скорость бокового движения (r/min) |
0 ~ 8 |
| Мощность сервомотора для бокового движения (кВт) |
2.4 |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи (мм) |
1000 |
| Скорость движения кормов (м/мин) |
0 ~ 8 |
| Мощность сервомотора питания (кВт) |
2.4 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
400 |
| Скорость движения (м/мин) |
0 ~ 8 |
| Мощность сервомотора (кВт) |
2.4 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
±0,02/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
3.2х2.2х2.2 |
Характеристики продукта
1. Рама машины и поперечная балки построены с сварной изготовленной структурой, которая подвергается комплексной термической обработке старения для обеспечения высокой точности.поперечный раздвижной стол, и рама все из литого железа, предлагая повышенную долговечность и стабильность.
2Система двойного сервопривода с обеих сторон оси X гарантирует точное и параллельное движение портала, обеспечивая отличную квадратность между осями Y и X.
3Рабочий стол выполнен из чугуна, что обеспечивает стабильную и надежную работу.
4. Буровой шпиндель является жестким, высокоточного типа BT40, оснащенный внутренней системой охлаждения для эффективной работы и легкой смены инструмента.
5На обеих сторонах рабочего стола установлены два устройства для удаления лома, позволяющих эффективно перерабатывать охлаждающую жидкость.
6Машина оснащена двумя способами охлаждения: внутренним и внешним охлаждением, обеспечивающими достаточное давление и скорость потока.оснащен компонентами контроля уровня охлаждающей жидкости для обеспечения надлежащей смазки и охлаждения буровых инструментов..
7Машина включает в себя автоматическую систему смазки, которая обеспечивает постоянную и надежную смазку критически важных движущихся компонентов, таких как направляющие рельсы, шаровые винты и подшипники ролика,тем самым продлевая срок службы этих ключевых частей.
8Система управления CNC - 828D, предлагающая надежные функции, автоматическое программирование CAD-CAM, удобную для пользователя работу, а также автоматические предупреждения и компенсацию ошибок.
9Машина использует ключевые компоненты, поставляемые на аутсорсинг от всемирно известных брендов, включая линейные ролики, шаровые винты, сервомоторы и драйверы, шпиндель, систему управления CNC,гидравлический насосЭто обеспечивает исключительную надежность и стабильную производительность машины.
Машина CNC для резки платформенной плиты является надежным промышленным решением, тщательно разработанным для точной обработки пластинчатых компонентов и структурных элементов.Эта машина специально предназначена для обработки деталей, таких как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала находится в пределах установленного эффективного диапазона обработки машины.
На стальных конструкциях эта буровая машина выполняет точные буровые и фрезерные операции на конструктивных плитах и соединительных компонентах.создание прочной основы для строительства устойчивых стальных рамокВ секторе ветроэнергетики он обеспечивает высокоточную обработку ветряных турбинных башен и фланцев, что гарантирует, что эти компоненты выдержат суровые условия окружающей среды.включая сильные ветры и колебания температурыДля строительства мостов оборудование обрабатывает бревна и опоры мостов.обеспечение формирования стабильных и прочных соединений, способных выдерживать динамические нагрузки на протяжении всего длительного срока службы моста.
