Применимо к промышленности ветровой энергетики
Введение продукта:

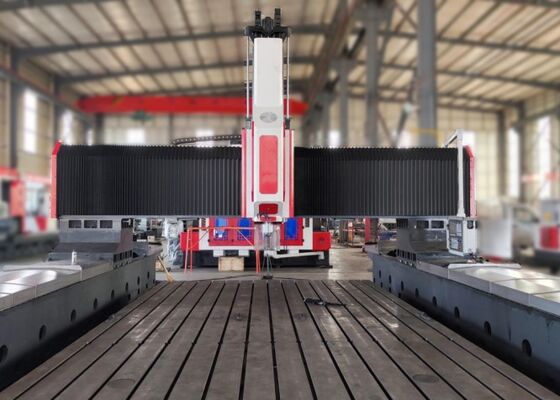

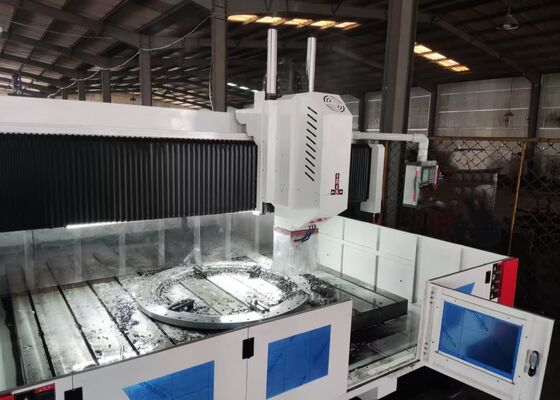

Эта машина представляет собой портальный мобильный высокоскоростной буровой и фрезерный блок с ЧПУ. Он в основном предназначен для буровых, кранов и фрезерных операций на деталях, таких как стальные пластины, фланцы,теплообменникиУстройство оснащено KND или CNC системой управления шиной.обеспечивает простоту работы и автоматизацию, высокая точность и пригодность для малого и среднего производства работает с различными продуктами.
Конфигурация продукта:
| Модель |
PHD4080 |
| Размер заготовки |
LxW (мм) |
4000х8000 |
| Ширина T-слота рабочей скамьи (мм) |
28 |
| Мощность бурения |
Качество. |
1 или 2 |
| Конусовая вертикаль шпинделя |
BT1 |
| Максимальный диаметр бурения (мм) |
Φ90 |
| Максимальная толщина (мм) |
≤ 300 |
| Диаметр нажатия |
M3-M36 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
22/30/37 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
4000 |
| Скорость бокового движения (r/min) |
0 ~ 6 |
| Мощность сервомотора для бокового движения (кВт) |
3.6 |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи (мм) |
8000 |
| Скорость движения кормов (м/мин) |
0 ~ 6 |
| Мощность сервомотора питания (кВт) |
3.6/5.5 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
1400 |
| Скорость движения (м/мин) |
0 ~ 4 |
| Мощность сервомотора (кВт) |
3.6 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
± 0,015/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
13х6,9х6.2 |
Особенности продукта

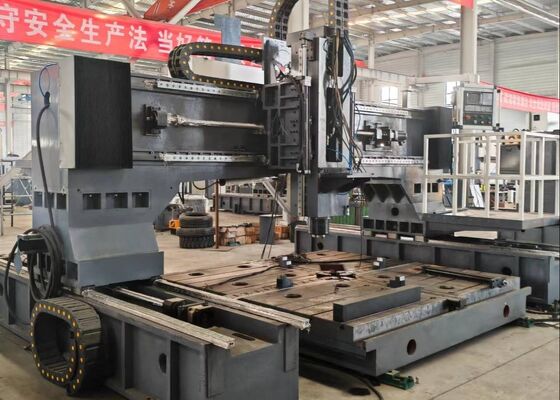

1. Машина состоит в основном из постели, рабочего стола, передвижного порта, вертикальной силовой головки типа барабана, гидравлической системы, пневматической системы, системы охлаждения, централизованной системы смазки,Электрическая система управления, и автоматическая система удаления чипов.
2В этой серии машин рабочий стол и портал являются отдельными компонентами, причем портал движется на двух основаниях.обладающие высокой грузоподъемностью.
3Рабочий стол изготовлен из высококачественного серого чугуна для превосходной долговечности и производительности.
Машинная кровать и рабочий стол изготовлены из высококачественного серого железа (HT300), с облегчением напряжения, достигаемого посредством двух температурных обработок.Для устранения резонанса во время бурения и продления срока службы сверла из сплава, отдельная конструкция для кровати и рабочего стола была реализована.
1. Автоматическая система снятия щелочей и циркулирующего охлаждения минимизируют непродуктивное время и уменьшают интенсивность труда. Оператору необходимо только загружать и разгружать заготовки и заменять сверла.
2. Машина оснащена тайваньским шпинделем BT50, обладающим внутренним охлаждением и высокой точностью.машина включает в себя цилиндр с пневматическим инструментом для более легкой смены инструментаМотор с высокой мощностью главного шпинделя приводится в действие сервоуправляемым синхронизированным ремнем, что позволяет ему обрабатывать широкий диапазон скоростей вращения.
3Эта буровая машина с ЧПУ специально спроектирована на основе характеристик заготовки и требований к точности.обеспечение оптимальной производительности обработкиНезависимо от того, расположены ли отверстия по круговой или линейной схеме, машина выполняет задачу быстро и точно.
Машина CNC для резки портированных пластинок - это надежное промышленное решение, тщательно разработанное для точной обработки пластиноподобных компонентов и структурных элементов.Эта машина специально оптимизирована для обработки деталей, таких как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала находится в пределах установленного эффективного диапазона обработки машины.
В заводах по производству стальных конструкций эта буровая машина обеспечивает точные буровые и фрезерные операции на конструктивных плитах и соединительных компонентах,создание прочной основы для надежной сборки стальных рамокВ секторе ветроэнергетики компания предлагает высокоточную обработку ветряных турбин и фланцев, что обеспечивает жизненно важные процессы, обеспечивающие устойчивость этих компонентов к сложным условиям окружающей среды.такие как сильные ветры и колебания температурыДля строительства мостов оборудование обрабатывает бревна и опоры мостов.гарантирование формирования стабильных и прочных соединений, способных выдерживать динамические нагрузки на протяжении всего долгого срока службы моста.
