Теплообменник использовать пластину CNC буровой машины стальной пластины маркировочной машины модели PHD4080

Станок для сверления и маркировки стальных листов для теплообменников с ЧПУ Модель PHD4080

Введение в продукт:

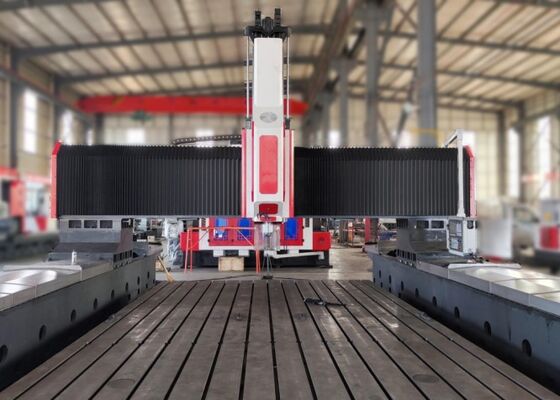

Данное оборудование представляет собой портальный мобильный высокоскоростной сверлильно-фрезерный станок с ЧПУ, специально разработанный для сверления, нарезания резьбы и фрезерования таких деталей, как стальные листы, фланцы, теплообменники, трубные решетки и опорно-поворотные устройства. Он использует твердосплавные сверла с внутренним охлаждением для высокоскоростного сверления. Система интегрирована с системой управления KND или CNC, что обеспечивает простоту эксплуатации и поддерживает автоматизацию, высокую точность и адаптивность для мелкосерийного и среднесерийного производства разнообразной продукции.

Конфигурация продукта:

Особенности продукта

1. Станок состоит в основном из станины, рабочего стола, подвижного портала, вертикального суппортного узла шпинделя, гидравлической системы, пневматической системы, системы охлаждения, централизованной системы смазки, системы электроуправления и механизма автоматического удаления стружки.

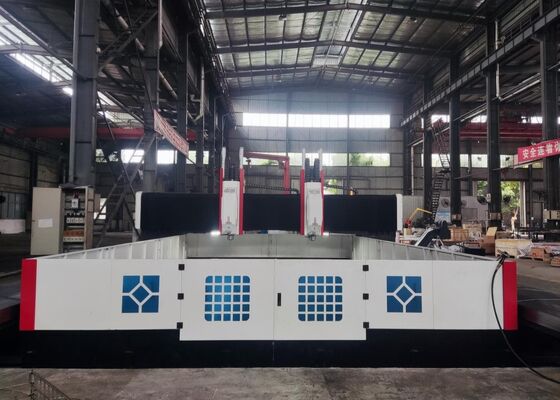

2. В данной серии станков рабочий стол и портал являются отдельными компонентами, при этом портал работает на двух отдельных станинах. Такая конфигурация значительно повышает стабильность и точность обработки, обеспечивая повышенную несущую способность.

3. Рабочий стол изготовлен из высококачественного серого чугуна, что обеспечивает исключительную долговечность и оптимальную производительность.

Станина и рабочий стол изготовлены из высококачественного серого чугуна (HT300), а снятие напряжений достигается путем двойной термообработки. Для минимизации резонанса во время сверления и увеличения срока службы твердосплавного сверла применена особая конструкция станины и рабочего стола.

1. Системы автоматического удаления стружки и рециркуляционного охлаждения эффективно минимизируют время простоя и снижают трудоемкость для оператора. Основные задачи оператора сводятся к загрузке и выгрузке заготовок и замене сверл.

2. Станок оснащен тайваньским шпинделем BT50, разработанным для внутреннего охлаждения и высокоточной работы. Он полностью совместим с твердосплавными сверлами. Кроме того, станок оснащен пневматическим цилиндром для смены инструмента, обеспечивающим плавную смену инструмента. Высокомощный главный двигатель шпинделя приводится в действие синхронным ремнем с сервоуправлением, что позволяет ему работать в широком диапазоне скоростей вращения.

3. Этот сверлильный станок с ЧПУ тщательно спроектирован для соответствия специфическим характеристикам заготовки и требованиям к точности применения. Он отличается компактной и универсальной конструкцией, обеспечивающей оптимальную эффективность обработки. Независимо от того, расположены ли отверстия по кругу или в линию, станок выполняет задачу быстро и точно, что делает его высокоэффективным решением.

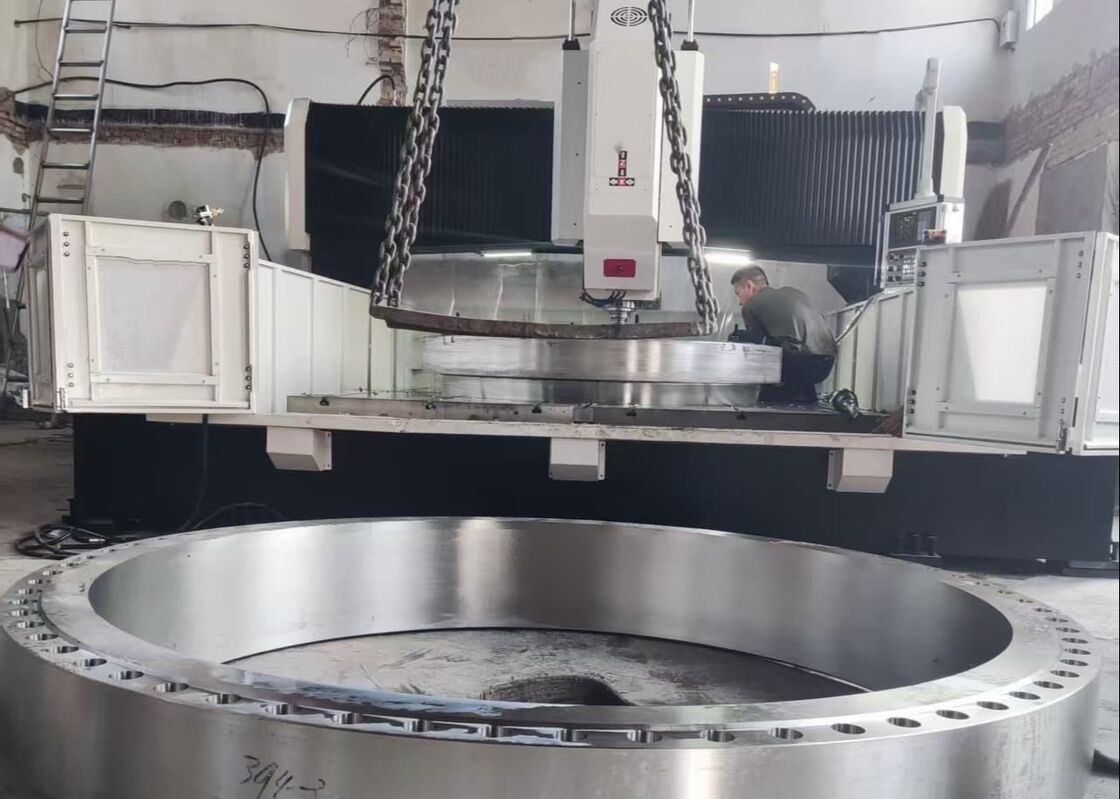

Портальный станок для резки листов с ЧПУ представляет собой долговечное промышленное решение, тщательно разработанное для точной обработки листовых деталей и конструкционных элементов. Этот станок специально предназначен для обработки таких заготовок, как фланцы, диски, кольца и плоские листы, при условии, что толщина материала находится в пределах установленной эффективной обрабатывающей способности станка.

На предприятиях по производству стальных конструкций этот сверлильный станок обеспечивает точное сверление и фрезерование конструкционных плит и соединительных элементов, формируя надежную основу для прочной сборки стальных каркасов. В ветроэнергетике он обеспечивает высокоточную обработку башен и фланцев ветрогенераторов — критически важные процессы, гарантирующие, что эти компоненты смогут выдерживать суровые условия окружающей среды, включая экстремальные ветровые и температурные колебания. Для проектов строительства мостов оборудование обрабатывает балки и опоры мостов, обеспечивая создание стабильных и долговечных соединений, способных выдерживать динамические нагрузки на протяжении всего длительного срока службы моста.
