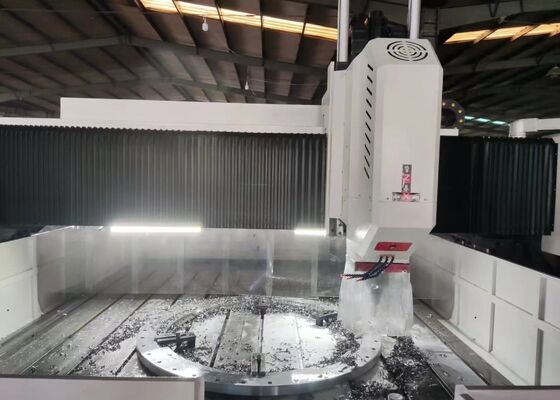

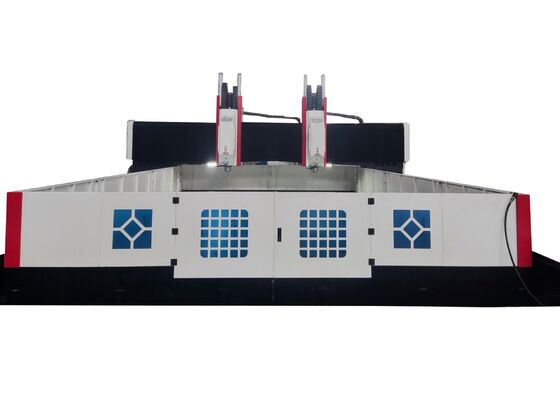

Модель PHD6060 Сверлильно-фрезерный станок с ЧПУ для обработки плит Мощность шпинделя серводвигателя 22 кВт

Модель PHD6060 CNC-машина для бурения и фрезерной машины 22КВт Серво-спендальный двигатель мощность

Применение:

Эта специально спроектированная машина для сверления и фрезерного процесса с помощью фланца с помощью сверхуправляемого оборудования (CNC) предназначена для выполнения широкого спектра механических операций, включая сверление, расщепление, нажатие, фрезерный процесс,и скучно.Он обеспечивает высокоэффективные возможности обработки отверстий для таких компонентов, как фланцы, диски, кольцевидные детали и пластины.в пределах установленного диапазона толщиныМашина способна обрабатывать как проходные, так и слепые отверстия, демонстрируя исключительную совместимость с компонентами из монолитных материалов, а также с композитными материалами.Оборудованы передовой цифровой технологией управления, эта машина обеспечивает превосходную простоту и удобство эксплуатации. она позволяет высокоточное автоматизированное производство, удовлетворяет потребностям обработки различных типов деталей,и поддерживает требования крупномасштабного производства.

Спецификации:

Структура оборудования:

Эта машина CNC для бурения и маркировки порти специально разработана с металлическим рабочим столом, подвижной структурой порти, проезжей седлой, силовым агрегатом для бурения,автоматизированная система смазки и безопасности, циркулирующий модуль охлаждения, система цифрового управления (NC) и электрический модуль управления.машина обеспечивает исключительную грузоподъемность и точное управление движением, в то время как высокоточные шаровые винтовые приводы обеспечивают выдающуюся точность позиционирования и последовательную повторяемость работы.

Характеристики продукта

1. Сверляющая головка
Мощная головка буровой установки оснащена специальным сервоприводным спиндовым двигателем,с использованием зубного синхронного ремня для уменьшения скорости и увеличения крутящего момента для привода специально разработанного точного шпинделяШпиндель оснащен шестирядным японским угловым контактным подшипником (четыре подшипника спереди и два сзади), позволяющим непрерывно регулировать скорость.Интегрированный с пневматическим переменчиком инструментов, шпиндель облегчает быстрый и эффективный обмен инструментом.Как X, так и Y оси поддерживают скоординированное движение и используют полузакрытое управление петлей, позволяющий линейную и круговую интерполяцию. Нос шпинделя спроектирован с коническим отверстием BT50 и соединен с высокоскоростным вращающимся соединением,позволяет выполнять высокоскоростные работы с буровыми установками U посредством подачи охлаждающей жидкости через шпиндель.

2Система передачи
Система, оснащенная тайваньскими проводниковыми рельсами и высокоточной конфигурацией слайдера, обеспечивает бесперебойную работу и повышенную способность нести тяжелую нагрузку.Ось X использует двойные линейные рулевые рельсы в качестве боковых рулевых и грузоподъемных элементовПолностью отвечает требованиям высокоскоростных буровых операций.

3Система передачи (отрез Y-оси, продолжение)
Ось Y оснащена двумя тяжелогрузными линейными рулевыми рельсами с обеих сторон, каждый из которых имеет три квадратных вагона, прикрепленных к рулевым рельсам, образуя механизм скольжения оси Y.Эта конструкция не только отвечает требованиям к высокой жесткости и структурной целостности каркаса порта, но также обеспечивает несколько технических преимуществ, включая низкий коэффициент трения, высокую скорость движения, превосходные свойства амортизации вибраций и длительный срок службы.используется технология синхронного привода с двумя сервомоторами: специальный сервомотор на каждой стороне синхронизирует вращение шарового винта, позволяя точно смещать каркас порта и поддерживая высокоточные задачи обработки с помощью ЧПУ.

.

Эта передовая промышленная машина с gantry с ЧПУ разработана специально для выполнения бурения и маркировки пластин и листовых металлокомпонентов.Специально изготовленные для высокоточной обработки плитных деталей и конструктивных узлов, он специально совместим с обработкой фланцев, дисков, кольцеобразных деталей, плоских плит и аналогичных компонентов.Ключевым требованием к эксплуатации является то, что толщина деталей должна строго соответствовать заранее определенным эффективным спецификациям обработки машины.

В заводах по изготовлению стальных конструкций это оборудование выполняет точные бурение и фрезерные операции на конструктивных пластинах и соединительных элементах,обеспечение надежной основы для стабильной сборки стальных рамокВ секторе ветроэнергетики компания предлагает передовые высокоточные решения для обработки ветровых турбин и фланцев, обеспечивающие устойчивость этих компонентов к суровым условиям окружающей среды.такие как сильный ветер и температурные колебанияДля строительства мостов оборудование обрабатывает бревна мостов и опоры, что позволяет создавать стабильные,прочные соединения, предназначенные для выдерживания динамических нагрузок на протяжении всего срока службы моста.
