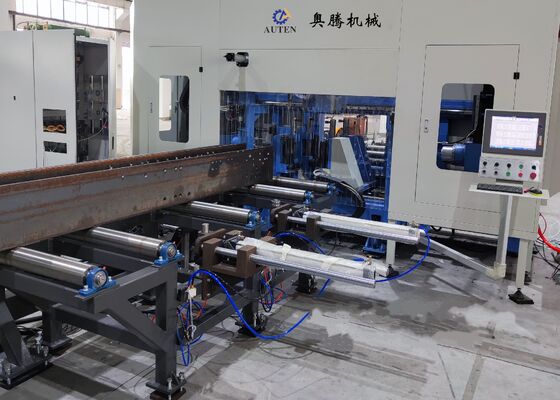

Оснащенный 3 шпинделями Cnc H Beam Drilling Sawing Machine для стальной конструкции промышленности
Промышленность применения:
Этот инструментальный станок специально разработан для прецизионного бурения на стальных профилях с H-секцией, оснащенный тремя высокоскоростными высокоточными буровыми шпинделями.Он обеспечивает исключительную точность обработки., надежная эксплуатационная производительность и удобная для пользователя функциональность.Он широко используется в строительстве зданий, мостовое производство, производство вышек электропередач, производство решетчатых каркасов и другие связанные с этим отрасли обработки стали.
Спецификации:
| Модель |
BHD700/3 |
| H Диапазон ширины луча (мм) |
100 ~ 700 |
| H Диапазон высоты луча (мм) |
100 ~ 500 |
| Диапазон ширины каналов из стали (мм) |
100 ~ 700 |
| Диапазон высоты канальной стали (мм) |
100 ~ 250 |
| Максимальная толщина заготовки (мм) |
40 |
| Максимальная длина заготовки (м) |
12 или 15 (необязательно) |
| Пробивной шпиндель qty. |
В общей сложности 3 шпинделя, один шпиндель на верхнем блоке, левой и правой стороне соответственно |
| Конечный отверстий шпинделя |
BT2 |
| Максимальный диаметр бурения (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
"Слушай, что я говорю!" 15/11 |
| Скорость вращения шпинделя (r/min) |
100 ~ 3000 |
| Скорость питания шпинделя (м/мин) |
0 ~ 10 |
| Скорость питания по оси X (м/мин) |
0 ~ 20 |
| Количество журналов инструментов |
3 |
| Тип и вместимость инструментального журнала |
Тип строки, 3x4 (необязательно) |
| Маркировочная единица (необязательно) |
Дисковое печатание, 36 символов, размер символа Φ10 мм |
| Система с ЧПУ |
Немецкий, Япония, Китай |
| Способ охлаждения |
Стрековое охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общий размер машины (м) |
Около 33х5,5х3.5 |
| Общая мощность(кВт) |
Около 55. |
| Вышеперечисленные параметры могут регулироваться и изменяться в соответствии с конкретными требованиями клиента. |
Компоненты линий буровых машин с ЧПУ
Производственная линия сверления с ЧПУ в основном состоит из основной рамы машины, системы подачи материала с ЧПУ, конвейера разгрузки, охлаждения, гидравлической системы, пневматической системы, системы смазки,Устройство имеет фиксированную конструкцию в сочетании с подвижным механизмом поддержки заготовки.Эта передовая конфигурация позволяет проводить трехмерные бурения и полностью автоматизировать производственные процессы., обеспечивая стабильную производительность, высокую производительность и непрерывную эффективность производства.
1Главный корпус машины

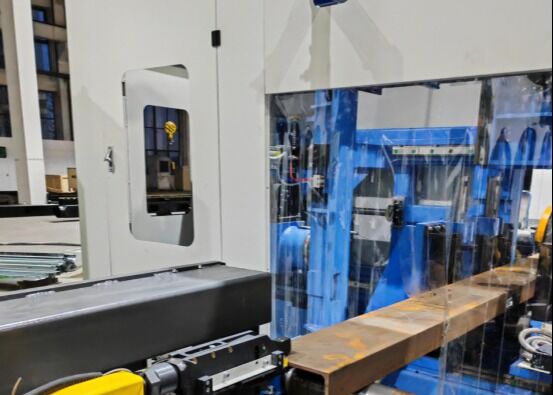

Основной агрегат машины состоит из основания машины, рамы постели, передвижного слайд-стола, головки шпинделя, верхнего механизма зажима, бокового устройства зажима и линейного инструментального журнала.Машинный кровать разработана с превосходной жесткостью и конструктивной прочностью, что позволяет эффективно поглощать механические силы и вибрации, возникающие во время высокоскоростных бурений.консистенция обработки, и надежной эксплуатационной производительности.
2Система охлаждения
Устройства для бурения охлаждаются с помощью передовой системы аэрозольной смазки и охлаждения, которая сочетает в себе сжатый воздух и жидкость охлаждения.снижает эксплуатационные расходыГибкая охлаждающая сосна, установленная на головке шпинделя, позволяет удобно регулировать направление распыления.обеспечение непрерывного и эффективного охлаждения в течение всего цикла бурения.
3Система смазки
Система смазки включает в себя комбинацию централизованной автоматической и ручной смазки.Централизованное смазочное устройство обеспечивает точную и последовательную смазку назначенных линейных направлений и шаровых винтовЭто обеспечивает надежную работу машины, снижение потребностей в техническом обслуживании и увеличение срока службы оборудования.

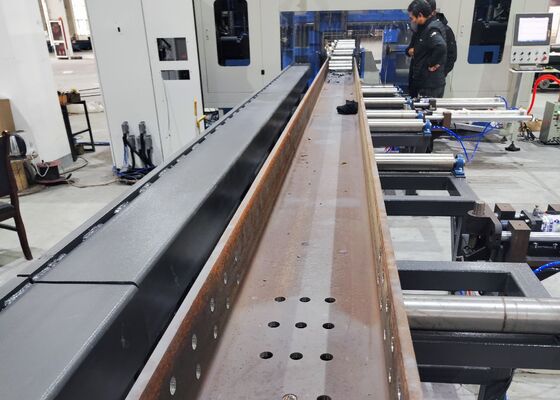

Этот инструментальный станок специально построен для бурения, пробивания и маркировки H-лучей, канальной стали и самых разных структурных стальных секций.Он способен обрабатывать запчасти с различными размерами и спецификациями при сохранении выдающейся точности и производительности на протяжении всего процесса обработкиВо время демонстрации оборудования стандартные образцы H-лучей с различной шириной фланца и толщиной сетки, а также образцы канальной стали разных размеров,обычно используются для демонстрации возможностей обработкиЭти демонстрационные заготовки четко демонстрируют точное расположение отверстий, высококачественное формирование нитей и отчетливые результаты маркировки, полностью подтверждающие исключительную точность машины.надежность, и производительности в практических условиях производства.
Высокоскоростная CNC H-Beam Drilling Machine широко используется в конструктивных сталелитейных заводах и проектах по строительству мостов.выполняет высокоточные бурения на H-лужах, используемых в конструктивных рамах и подпорных сборах., обеспечивая надежную основу для точного изготовления и установки.укрепление структурной целостности и обеспечение долгосрочной несущей способностиБлагодаря превосходной производительности, точности обработки и надежности работы оборудование обеспечивает необходимую поддержку производства для крупных инфраструктурных проектов.содействие эффективному выполнению проектов и своевременному завершению.
