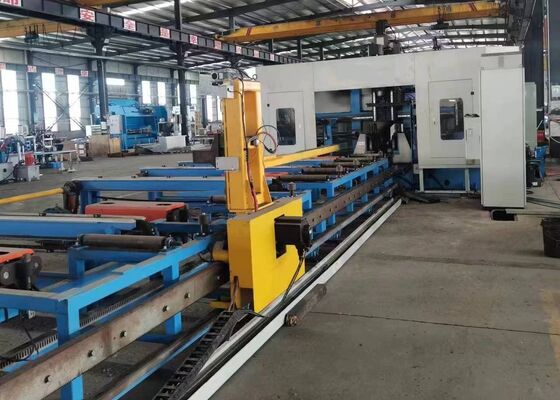

40 мм Макс. Буровой диаметр CNC высокоскоростной H-Beam буровая машина для секции канала
Введение продукта:
CNC H-Beam Drilling Machine специально построена для высокоточного бурения, нажатия, маркировки и прописки H-лучей, канальных секций, угловой стали и других структурных стальных элементов.Он широко используется при изготовлении стальных конструкций для коммерческих зданий, парковочные помещения, передающие башни, решетчатые конструкции, мосты и различные тяжелые стальные строительные проекты.
1Специально разработанное высокопроизводительное решение для обработки с помощью ЧПУ, специально разработанное для промышленности изготовления стальной конструкции.
2Одновременно выполняет бурение по трем сторонам H-лучей и канальных секций, обеспечивая исключительную точность обработки, стабильность и эффективность производства.
3Оснащенный семью управляемыми с помощью ЦНК осями для достижения полностью автоматизированных материалов питания, позиционирования и обработки.
4Полностью совместим с форматами файлов AutoCAD и DSTV, позволяющими автоматическое распознавание чертежей заготовки и прямое преобразование в программы обработки.
Параметры продукта:
| Модель |
BHD1000/3 |
| H Диапазон ширины луча (мм) |
100 ~ 1000 |
| H Диапазон высоты луча (мм) |
100 ~ 500 |
| Диапазон ширины каналов из стали (мм) |
100 ~ 1000 |
| Диапазон высоты канальной стали (мм) |
100 ~ 250 |
| Максимальная толщина заготовки (мм) |
80 |
| Максимальная длина заготовки (м) |
12 или 15 (необязательно) |
| Пробивной шпиндель qty. |
В общей сложности 3 шпинделя, один шпиндель на верхнем блоке, левой и правой стороне соответственно |
| Конечный отверстий шпинделя |
BT2 |
| Максимальный диаметр бурения (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
"Слушай, что я говорю!" 15/11 |
| Скорость вращения шпинделя (r/min) |
100 ~ 3000 |
| Скорость питания шпинделя (м/мин) |
0 ~ 10 |
| Скорость питания по оси X (м/мин) |
0 ~ 20 |
| Количество журналов инструментов |
3 |
| Тип и вместимость инструментального журнала |
Тип строки, 3x4 (необязательно) |
| Маркировочная единица (необязательно) |
Дисковое печатание, 36 символов, размер символа Φ10 мм |
| Система с ЧПУ |
Немецкий, Япония, Китай |
| Способ охлаждения |
Стрековое охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общий размер машины (м) |
Около 33х5,5х3.5 |
| Общая мощность ((kW) |
Около 60 |
| Вышеперечисленные параметры могут регулироваться и изменяться в соответствии с конкретными требованиями клиента. |
Характеристики продукта:

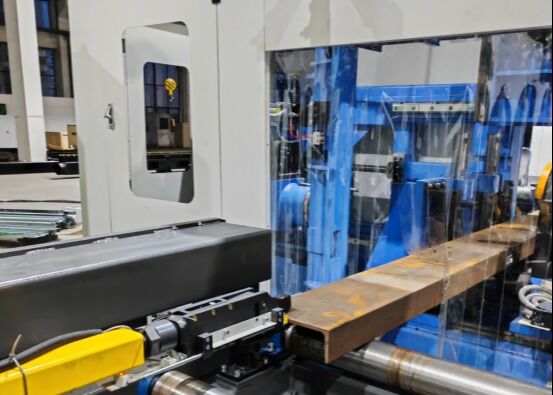

1Система подачи материала использует управляемую с помощью ЦНС зажимательную карету, приводящую высокопроизводительные сервомоторы.обеспечивая быструю транспортировку материалов вместе с выдающейся точностью позиционирования и повторяемостью на протяжении всего цикла обработки.

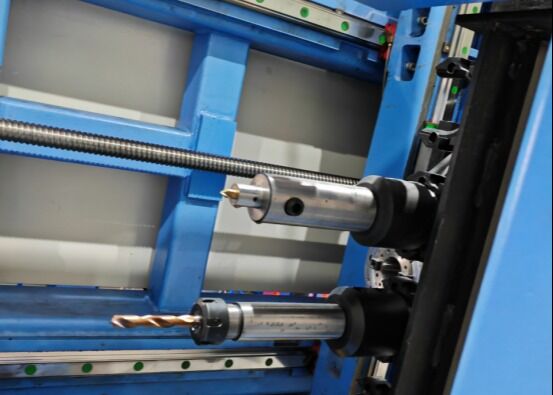

2Три высокоскоростных высокоточных шпинделя BT40 расположены для одновременного обработки трех поверхностей H-beam.Поддержка бурения карбидов с внутренним подачей охлаждающей жидкости и скоростью шпинделя до 3При этом система обеспечивает превосходную эффективность бурения, отличное качество отверстий и эффективную эвакуацию щелочей с помощью интегрированного конвейера цепного типа.
3Система охлаждения включает в себя передовую технологию минимального количества смазки (MQL), поддерживающую как внутренние, так и внешние режимы охлаждения.Каждый спиндовый агрегат оборудован независимым внешним отверстием охлаждающей жидкости и внутренним интерфейсом охлаждающей жидкости, позволяющий гибкий выбор внутреннего охлаждения, внешнего охлаждения или комбинированной работы для различных применений обработки.
4. опциональная система автоматического обмена инструментами (ATC) позволяет полностью автоматическую замену инструмента без ручного вмешательства,значительное сокращение непроизводительного времени при одновременном повышении эффективности обработки и производственной мощности.
5. В систему может быть интегрировано дополнительное гидравлическое устройство маркировки с помощью ЦПУ. Приводящее в действие высокоточный сервомотор, маркировочный диск автоматически выбирает из 36 различных символов, обеспечивая быстрый,точная и последовательная идентификационная маркировка структурных компонентов.
6Автоматические функции нанесения и нажатия исключают обычные операции ручной планировки.в то время как нажатие функции непосредственно машины натянутые отверстия на структурных элементов, улучшая точность обработки, уменьшая потребности в рабочей силе и повышая эффективность производства.
7Во время подачи материала и обработки, подъем заготовки, боковое расположение, закрепление, блокировка и освобождение выполняются гидравлически, обеспечивая безопасное обращение с заготовкой.стабильные условия обработки, и высокой надежности производительности.
8Система управления состоит из промышленного компьютера, интегрированного с ПЛК-платформой с использованием высококачественных компонентов от международно признанных производителей.Поддерживаются несколько методов программирования, в то время как обрабатывающие данные, сгенерированные из файлов AutoCAD, TEKLA Structures, DXF и DSTV, могут быть импортированы непосредственно, упрощая процедуры программирования и повышая эффективность управления производством.
Демонстрационные заготовки включают стандартные образцы H-лучей с различными ширинами фланцев и толщиной резьбы, а также образцы канальной стали различных размеров,всесторонне демонстрируя возможности обработки машиныЭти репрезентативные образцы четко демонстрируют точное расположение отверстий, высококачественные резьбовые отверстия и четкие, четкие результаты маркировки, позволяющие клиентам, инженерам, специалистам, специалистам в областии инспекционный персонал для точной оценки точности обработки оборудования, последовательность обработки и общая эксплуатационная производительность в фактических условиях производства.
Высокоскоростная машина CNC для бурения, маркировки и нанесения кранов на H-Beam широко используется в конструктивных стальных заводах, мостовых инженерных проектах,и другие тяжелые стальные строительные отраслиВ сталелитейных мастерских он выполняет высокоточные бурение, нанесение штрихов, маркировку и скребление H-лучей, используемых в конструктивных рамах и опорных системах.обеспечение точно обрабатываемых компонентов для эффективной сборки и надежной конструктивной производительностиВ строительстве мостов, машина обеспечивает точное обработку H-лучей, улучшая качество соединения, прочность конструкции и долгосрочную надежность грузоподъемности.Сочетание исключительной точности обработки, высокая эффективность производства и надежные эксплуатационные характеристики
