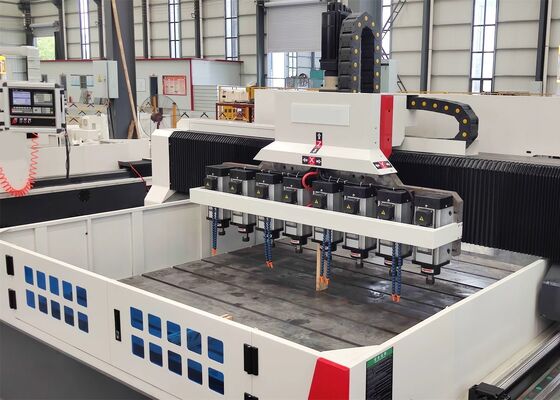

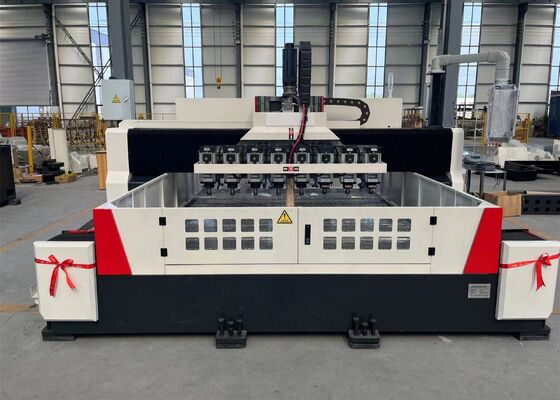

Модель 2020ER25 СНТ сверляльная машина для тонких плит
Применение:
Он в основном используется для эффективного бурения деталей, таких как ситовые плиты и тонкие плиты в пределах их эффективной толщины.Он может пробить отверстия как в одноматериальных, так и в композитных материалахПроцесс обработки контролируется цифровым способом, что делает работу очень удобной.
Конфигурация параметров:
| Размер заготовки |
LxW(мм) |
2000*2000 мм |
| Высота гарантии |
300 мм |
| Вертикальная передвижная буровая головка |
Качество. |
8 |
| отверстие конического шпинделя |
ER25 |
| Максимальный диаметр бурения |
Φ 1-Φ6 мм |
| Скорость вращения шпинделя |
50-6000 р/мин |
| Мощность двигателя сервоспена |
2.2КВт |
| Преобразователь частот |
2.2КВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
0-300 мм |
| Боковое движение силовой головки |
Максимальный горизонтальный ход |
2000 мм |
| Скорость бокового движения |
0 ~ 7 м/мин |
| Сервомотор для бокового движения |
2.4*1 |
| Движение вдоль балкона |
Максимальный ход подачи |
2000 |
| Скорость движения кормов |
0 ~ 7 |
| Мощность сервомотора питания |
2*2,4 кВт |
| Вертикальное движение кормления |
Макс. удар |
300 мм |
| Скорость движения |
0 ~ 7 м/мин |
| Мощность сервомотора |
20,4 кВт*1 (тормоз) |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
± 0,015/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
Структура машины:
В основном состоит из рабочего стола, подвижного порта, подвижного седла, нескольких буровых силовых голов, автоматического смазочного устройства, защитных устройств, циркулирующего охлаждающего устройства,Система цифрового управленияПоддерживаемый и направляемый парами рулевых проводников и приводящийся парами высокоточных свинцовых винтов, инструментальный станок обладает высокой точностью позиционирования и повторяемостью.
1Рабочий стол:
Постель и рабочий стол - это неотъемлемые отливки из серого железа (HT250), сделанные с высокой точностью после вторичной отжига и обработки старения,в результате отличная динамическая и статическая жесткость и отсутствие деформацииПоверхность рабочего стола имеет тонко обработанные, рационально расположенные Т-слоты для зажимания заготовки.обеспечение равномерного распределения силы на руководство слайдов и значительное улучшение жесткости и прочности тяги и сжатия станкаСистема привода использует сервомотор переменного тока и пару точных шаровых винтов для двустороннего привода, что позволяет порталу двигаться в направлении оси Y.Регулируемые болты распределены на нижней поверхности кровати для легкой регулировки уровня кровати и рабочего стола.
2Мобильный гарант:
передняя часть портала оснащена двумя парами линейных рулевых проводников для высокой грузоподъемности, двумя парами высокоточных шариковых винтов,и два сервомотораКаждый слайд с силовой головкой оборудован силовой головкой для бурения.Движение гарантии достигается сервомоторами, приводящими шаровые винты через точные сцепления.
3Двигающийся седло.
Двигающееся седло представляет собой конструктивный компонент из высокоточного чугуна. Он оснащен двумя высокоподъемными CNC-укрепленными гид-слайдами, точной парой шаровых винтов,и высокоточный планетарный редуктор, подключенный к сервомотору. Это приводит бурение головы двигаться вдоль оси Z, что позволяет быстрое продвижение, питание, быстрое оттягивание и остановки действий..

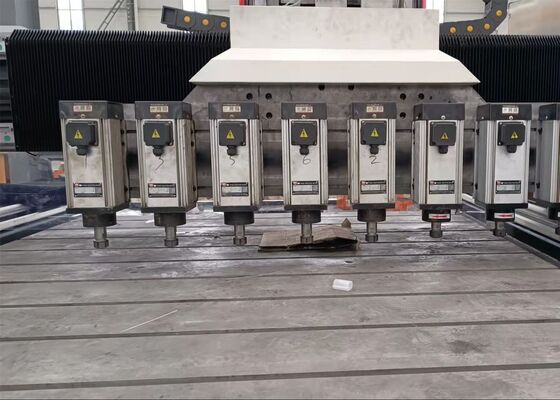

4. Загрузка:
В буровой силовой головке используется специальный трехфазный шпиндельный двигатель, который напрямую приводит точный шпиндель.две задние) для достижения бесступенчатой регулировки скорости. Кормление приводится в действие сервомотором и шаровым винтом. Оси X и Y могут быть связаны с помощью управления полузакрытым циклом, что позволяет выполнять линейные и круговые функции интерполяции.Конец шпинделя - это держатель инструментов экстренной помощи.
