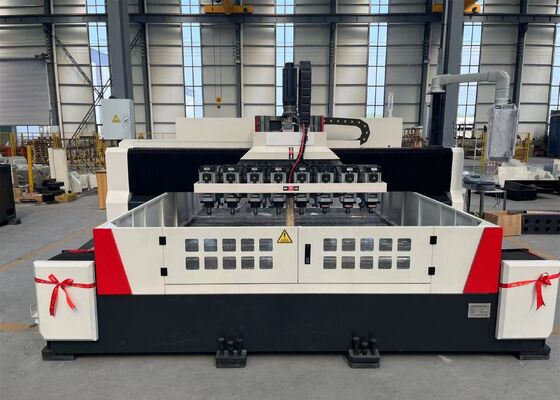

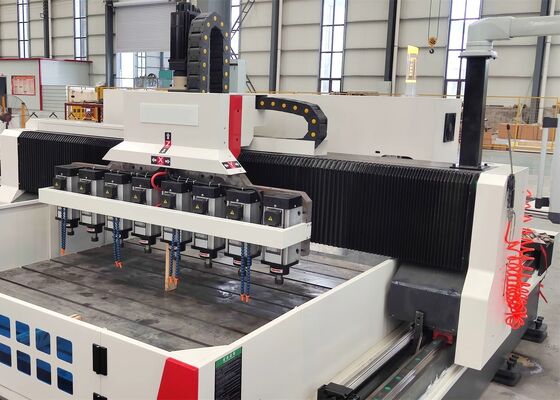

Станок портального типа с ЧПУ Модель 2215ER20 для ситовых пластин Размер заготовки 2200*1500мм
Применение:
В основном используется для эффективного сверления заготовок, таких как ситовые пластины и тонкие пластины в пределах их эффективной толщины. Может сверлить сквозные отверстия как в деталях из однородных, так и из композитных материалов. Процесс обработки управляется в цифровом виде, что делает эксплуатацию очень удобной. Обеспечивает автоматизированное, высокоточное, многовариантное и массовое производство.
Конфигурация параметров:
| Размер заготовки |
ДхШ |
2200*1500мм |
| Высота портала |
200мм |

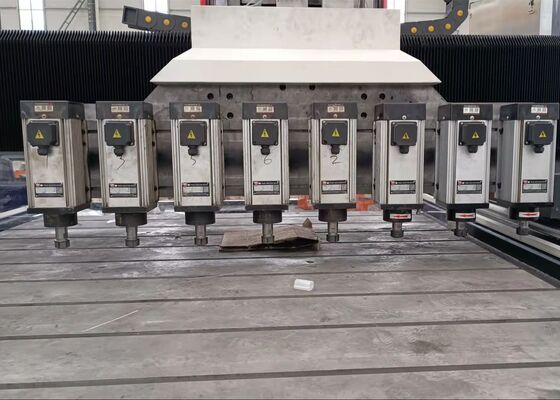

| Сверлильная головка с вертикальным ползуном |
Кол-во. |
13 |
| Конусное отверстие шпинделя |
ER20 |
| Макс. диаметр сверления |
Φ 1-Φ6мм |
| Скорость шпинделя |
50-12000 об/мин |
| Мощность серводвигателя шпинделя |
2.2КВт |
| Частотный преобразователь |
13*2.2КВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
0-200мм |
| Боковое перемещение головки |
Макс. горизонтальный ход |
1500мм |
| Скорость бокового перемещения |
0~7 |
| Мощность серводвигателя для бокового перемещения |
2.4*1 |
| Продольное перемещение портала |
Макс. ход подачи |
2200 |
| Скорость подачи |
0~7 м/мин |
| Мощность серводвигателя подачи |
2*2.4кВт |
| Вертикальное перемещение ползуна |
Макс. ход |
200мм |
| Скорость перемещения |
0~7м/мин |
| Мощность серводвигателя |
2.4кВт*1 (с тормозом) |
| Точность позиционирования по трем осям |
X/Y/Z/A/B/C |
±0.015/1000мм |
| Точность повторного позиционирования по трем осям |
X/Y/Z/A/B/C |
±0.01/1000мм |
Конструкция станка:
В основном состоит из рабочего стола, подвижного портала, подвижной каретки, нескольких сверлильных головок, устройства автоматической смазки, защитных устройств, циркуляционного охлаждающего устройства, системы цифрового управления и электрической системы. Опираясь на пары роликовых направляющих и приводимый в движение парами прецизионных ходовых винтов, станок обладает высокой точностью позиционирования и повторяемостью.
1. Устройства автоматической смазки и защиты:
Станок оснащен тайваньским объемным распределительным устройством автоматической смазки, которое может автоматически смазывать все движущиеся части, такие как направляющие, ходовые винты и шестерни, не оставляя слепых зон и обеспечивая срок службы станка. Оси X и Y оснащены пылезащитными кожухами, а рабочий стол окружен брызгозащитными перегородками.
2. Комплексная система ЧПУ Keyuan Bus с абсолютным значением
Это специализированная система для сверлильно-фрезерных станков с ЧПУ Keyuan. Двигатели управляются высокоточными серводвигателями с абсолютным значением. Имеет интерфейс RS232, цветной дисплей, китайский интерфейс оператора и поддерживает ввод через USB на месте/внешний.
3. Функция памяти при отключении питания
В случае внезапного отключения питания или другого прерывания работы эта функция позволяет быстро и удобно восстановить положение последнего просверленного отверстия перед отключением питания. Операторы могут быстро перейти к следующему шагу, экономя время на поиск.
4. Лазерный интерферометр:
Лазерный интерферометр от британской компании RENISHAW используется для калибровки, точной проверки и компенсации ошибки шага, люфта, точности позиционирования и повторяемости для обеспечения динамической и статической стабильности и точности обработки станка. Проверка Ballbar: Каждый станок проверяется с помощью Ballbar от британской компании RENISHAW для калибровки истинной круглости и геометрической точности станка, а также одновременно проводятся эксперименты по круговой резке для обеспечения точности 3D-обработки и точности круглости станка.
