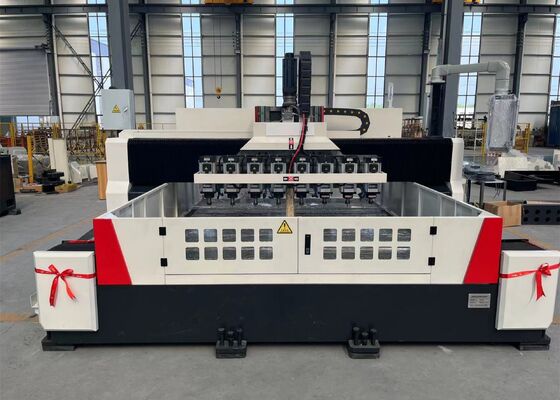

ER25 Сверлильный станок с коническим отверстием шпинделя с ЧПУ для ситовой пластины Φ 1-Φ6 мм Макс. Диаметр сверления

ER25 Свинцовая конусовая отверстия с помощью ССК скважины на экране пластины буровой машины Φ 1-Φ6 мм Максимальный диаметр бурения

Применение:

Это оборудование в первую очередь разработано для высокоэффективного бурения деталей, таких как перфорированные плиты, ситовые плиты и тонкие стальные листы в пределах соответствующего диапазона толщины обработки.Он способен производить проходные отверстия как в однородных, так и в композитных компонентах.. Вся обработка управляется цифровой системой управления CNC, обеспечивающей удобную работу при поддержке автоматизированной, высокоточности, многоспецификации,и крупномасштабное производство.

Конфигурация параметров:

Структура машины:

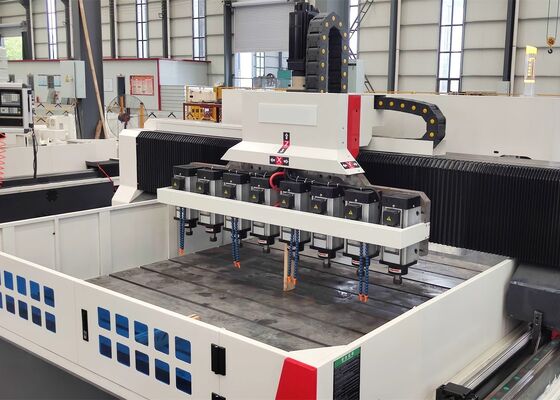

Машинный инструмент в основном состоит из рабочего стола, подвижного порта, подвижного седла, нескольких буровых шпинделей, централизованной автоматической системы смазки, защитных узлов,циркулирующая система охлажденияДвижущиеся оси направляются точными линейными направлениями и приводом высокоточных свинцовых схем.обеспечивает отличную точность позиционирования, повторяемость и стабильность работы.

1Рабочий стол:
Машинная кровать и рабочий стол изготавливаются как интегрированные компоненты из серого чугуна (HT250).литые изделия подвергаются точной обработке для достижения исключительной статической и динамической жесткости при эффективном предотвращении деформацииПоверхность рабочего стола выполнена с высокой точностью и включает в себя логически расположенные T-слоты для безопасного и удобного зажимания заготовки.Один высокоточный линейный направляющий установлен по каждой стороне основания кровати, обеспечивая равномерное распределение нагрузки на руководящие горки и существенно повышая общую жесткость, а также прочность на тягу и сжатие станка.Двигательный механизм использует сервомотор переменного тока в сочетании с высокоточным шаровым винтом для двустороннего синхронного приводаПод кроватью расположены регулируемые нивелирующие болты, облегчающие удобное нивелирование и выравнивание кроватью и рабочим столом.

2Мобильный гарант:
Движущаяся порта изготавливается из серого чугуна (HT250) с использованием высокоточного литья и обработки.две серии высокоточных шаровых винтовых агрегатов, и два сервомотора установлены на передней стороне порта, что позволяет слайдам двигателя плавно двигаться по оси Y.Каждый слайд силовой головки оборудован независимой силовой головкой буренияДвижение гарантии точно контролируется сервомоторами, передающими движение шаровым винтам через высокоточные сцепления, обеспечивающие стабильное и точное позиционирование.

3Двигающийся седло:
Движущееся седло представляет собой высокоточную механическую конструкцию из чугуна, предназначенную для обеспечения стабильного и точного движения буровой установки.Он включает в себя два высокомощных загрузки CNC закаленный руководство слайд, один высокоточный шаровой винт и высокоточный планетарный редуктор в сочетании с сервомотором.контролируемые кормаСистема также обеспечивает автоматическое разрыв чипа, эвакуацию чипа,и запрограммированные функции паузы для повышения эффективности обработки и удобства эксплуатации.

4. Загрузка:

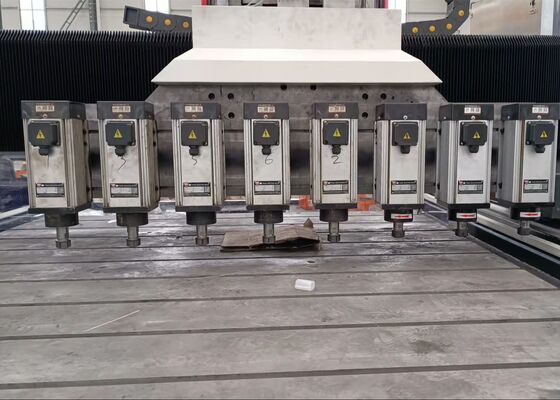

Мощная головка буровой установки оснащена специальным трехфазным спиндовым двигателем, который непосредственно приводит в движение высокоточный спиндовый агрегат.Шпиндель поддерживается пятирядной японской угловой конфигурации подшипника, состоящий из трех подшипников спереди и двух сзади, обеспечивающих стабильную работу и бесступенчатую регулировку скорости шпинда.Механизм подачи управляется сервомотором в сочетании с высокоточным шаровым винтомДвижения X и Y-оси поддерживают скоординированное соединение под управлением полузакрытой петлей, что позволяет как линейную интерполяцию, так и круговую интерполяцию.Нос шпинделя сконфигурирован с держателем инструмента ER для размещения соответствующих буровых инструментов и обеспечения надежного зажима инструмента.
