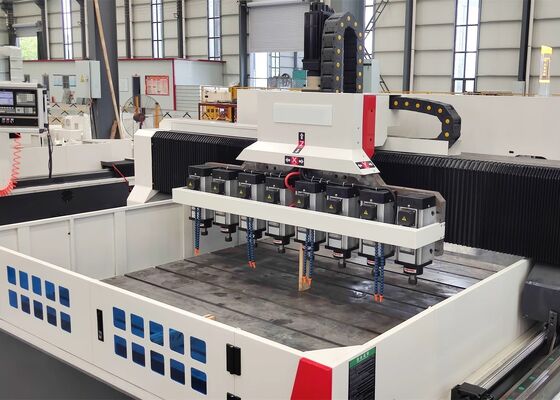

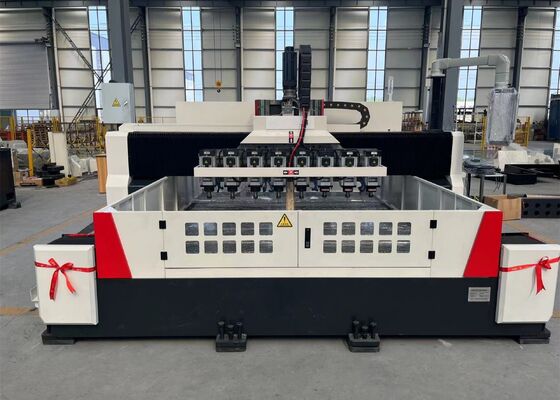

Высокоскоростной портальный сверлильный станок с ЧПУ для отверстия конусности шпинделя пластины сетки ЭР20

Высокоскоростная скважина с помощью скважины с помощью скважины с помощью скважины с помощью скважины с помощью скважины

Применение:

Эта машина предназначена в первую очередь для высокоэффективной бурения деталей, таких как ситовые плиты и тонкие плиты в пределах соответствующего диапазона толщины.Он способен производить отверстия как в одноматериальных, так и в композитных компонентах.. Отрабатывающие операции контролируются с помощью цифровой системы, обеспечивающей удобный для пользователя процесс работы и эффективное управление производством.высокая точность, многоспецификации, и большого объема производства.

Конфигурация параметров:

Структура машины:

Машина состоит в основном из рабочего стола, подвижного порта, передвижного седла, нескольких силовых голов буровых, автоматической системы смазки, защитных узлов, циркуляционной системы охлаждения,Цифровая система управления с помощью ЧПУЛинейные сборки рулевых проводов обеспечивают структурную поддержку и направление, в то время как высокоточные сборки шаровых винтов обеспечивают точную передачу движения.обеспечение высокой точности позиционирования и повторяемости в течение всего процесса обработки.

1Рабочий стол:
Машинная кровать и рабочий стол изготавливаются в виде интегральных литейного железа серого цвета (HT250).компоненты изготовлены с высокой точностью для достижения выдающейся статической и динамической жесткости при сохранении отличной размерной стабильности и устойчивости к деформацииПоверхность рабочего стола выполнена с высокой точностью и включает систематически расположенные T-слоты для эффективного и безопасного зажимания заготовки.Два высокоточных линейных направлений установлены по каждой стороне основания кровати, обеспечивая сбалансированное распределение нагрузки на руководство слайдов и значительно повышая конструктивную жесткость, прочность на тягу и сжатие машины.Двигательный механизм использует сервомотор переменного тока в сочетании с высокоточным шаровым винтом в двухсторонней конфигурации привода, позволяющие стабильное и точное движение порта по оси Y. регулируемые нивелирующие болты равномерно расположены на нижней стороне кровати,позволяет удобно регулировать уровень и выравнивание кровати и рабочего стола.

2Мобильный гарант:
Мобильная портье изготавливается из серого чугуна (HT250) с помощью точного литья и обработки, обеспечивая прочную и жесткую структурную основу.Передняя часть порта оборудована двумя линейными рулевыми направляющими устройствами высокой грузоподъемности, два комплекта точных шаровых винтовых агрегатов и два сервомотора, позволяющих слайдам силовой головки точно двигаться по оси Y.Каждый слайд силовой головки оборудован отдельной силовой головкой бурения для обработки. Движение гарантии управляется сервомоторами с помощью точных сцеплений, которые передают движение на шаровые винтовые сборы, обеспечивая плавное движение, надежную передачу и точное расположение.

3Двигающийся седло:
Движущееся седло - это точная конструкция из чугуна, предназначенная для обеспечения стабильной поддержки и точного расположения буровой головки.Он оснащен двумя высокой грузоподъемности CNC закаленный руководство слайд, точная шаровая вилка и высокоточный планетарный редуктор, подключенный к сервомотору.Эта конфигурация трансмиссии приводит бурение головы вдоль оси Z и поддерживает быстрый подход, управляемое питание, быстрое оттягивание и остановка, а также включает в себя функции автоматического разрыва, удаления и паузы,улучшение непрерывности обработки и эффективности работы.

4. Загрузка:

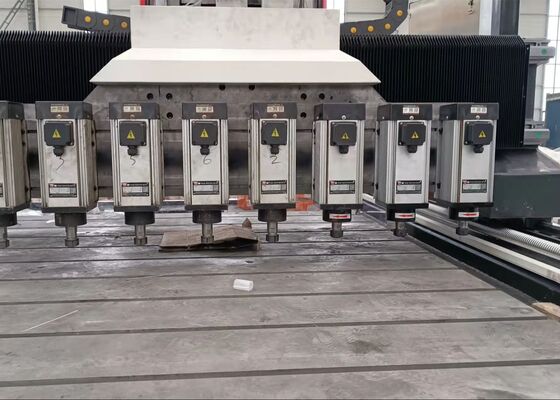

Мощная головка сверла оснащена специальным трехфазным спиндовым двигателем, который непосредственно приводит в действие высокоточную спиндовую сборку.Шпиндель поддерживается пятирядной японской угловой конфигурации подшипника, состоящий из трех подшипников спереди и двух сзади, обеспечивающих стабильную поддержку шпинделя и позволяющих регулировать скорость непрерывно.Механизм подачи питания приводится сервомотором, соединенным с высокоточным шаровым винтомСистемы X и Y-оси поддерживают скоординированное движение под управлением полузакрытой петлей.позволяющий машине выполнять как линейные, так и круговые операции интерполяцииНос шпинделя оборудован держателем инструмента ER для обеспечения безопасного и точного зажима буровых инструментов.
