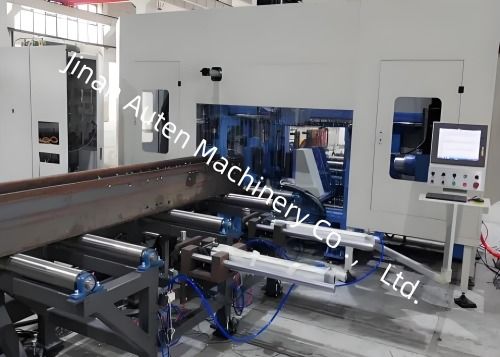

Bt40 Свинцовый сверло косые стальной структуры H Beam Cnc сверление и пиломашина линия 5-30 мм сверлильный диаметр диапазон

BT40 Структура стальной конструкции с коническим отверстием шпинделя H Beam CNC Drilling And Sawing Machine Line 5-30MM Диаметр бурения

Цель производства:

Эта производственная линия в основном используется для бурения, типирования, пилы и резки H-образной стали, канальной стали и другой стали.

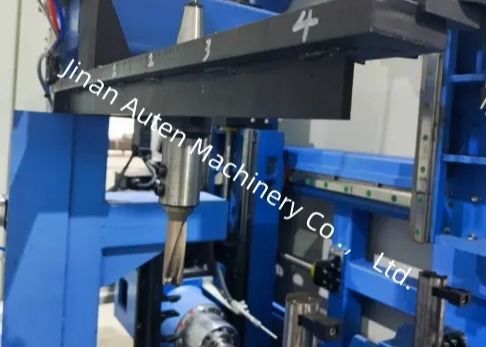

В буровом хосте используются 3 высокоскоростных шпинделя BT40 для бурения 3 поверхностей стали. Каждое лицо имеет 1 шпиндель, а соответствующий ряд инструментального журнала может вмещать до 4 спецификаций инструментов.Он может реализовать преобразование CAD чертежей в программы обработки; и может реализовать многопроводную синхронную работу, и может разумно организовать бурение, работу заготовки, смену инструмента, расположение шпинделя и другие задачи,так что два или три из них могут быть завершены одновременно, что значительно повышает эффективность производства.

Для резки стали на фиксированную длину используется ленточная пила.

Эта производственная линия имеет коммуникационный интерфейс, чтобы облегчить клиентам будущее управление производственной линией.

Структура и конфигурация производственной линии:

Эта производственная линия состоит из двух основных частей: производственной линии бурения и производственной линии пилы.которые контролируют, соответственно, пиловку и бурениеДве части могут работать независимо и могут общаться друг с другом через автобус.

Компоненты:

Эта производственная линия в основном состоит из горизонтальной таблицы загрузки материалов, 3D-буровой основной машины, 3D-бурового канала питания, 3D-бурового устройства питания, 3D-бурового канала сброса,система охлаждения, гидравлическая система, пневматическая система, смазочная система, электрическая система и другие части.

Производственная линия использует фиксированную кровать и подвижную структуру заготовки, что удобно для автоматизированного производства

1. Загрузка горизонтальной таблицы материала

Он состоит из материала столовой стойки, конвейерной цепи, редукторного двигателя и т.д., который используется для транспортировки стали в канал подачи.

Горизонтальная таблица погрузочных материалов подключена к приобретенной заказчиком машине для выпрямления.

2. Трехмерный канал питания для бурения

Трехмерный канал подачи сверла использует силовой ролик, чтобы подключиться к машине для выпрямления на месте клиента, принять выпрямленный профиль,и автоматически отправить его в положение сцепления кормовой тележкиВысота верхней плоскости ролика в этой схеме составляет 800 мм от земли. Если высота выпрямителя отличается, пользователь должен регулировать ее.Канал питания используется для перевозки заготовки, которая должна быть обработанаНа переднем конце канала устанавливается фотоэлектрический выключатель для обнаружения переднего конца заготовки и определения ориентации обработки в направлении X.Боковое устройство толкания плотно нажимает на заготовку и опирается на боковой позиционирующий ролик для достижения грубого позиционирования заготовки в направлении Y.

ГлавныйSспецификации:
