Высокоскоростной прецизионный станок для сверления H-образных балок с ЧПУ, модель BT40, диаметр отверстий 5-30 мм
Применение в промышленности:

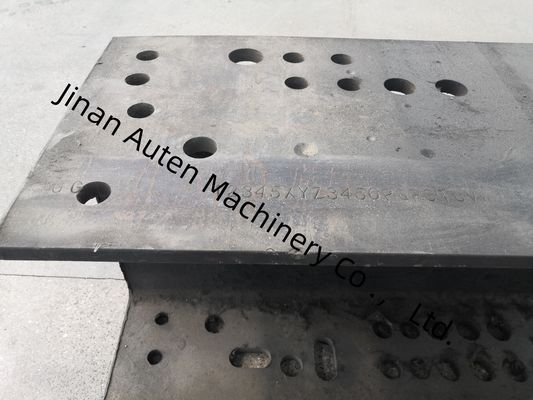

Этот станок в основном используется для сверления H-образного профиля. Станок использует три высокоскоростных прецизионных сверлильных шпинделя для сверления заготовки. Он обладает характеристиками высокой точности обработки и удобства эксплуатации. Это незаменимое высокоэффективное оборудование в индустрии стальных конструкций, широко используемое в строительстве, мостах, башенных мачтах и решетках. И других отраслях.
Компоненты станка для сверления с ЧПУЛиния:
Сверлильный станок в основном состоит из основного корпуса, системы подачи с ЧПУ, конвейера выгрузки, системы охлаждения, гидравлической системы, пневматической системы, системы смазки, электрической системы и тележки для отходов. Производственная линия использует конструкцию с фиксированной станиной и подвижной заготовкой. Трехмерный сверлильный станок этой конструкции удобен для автоматизированного производства.
Основной корпус станка:
Он в основном состоит из основания, станины, подвижного стола, бабки, верхнего прижимного устройства, бокового прижимного устройства и рядного инструментального магазина.
Станина обладает хорошей жесткостью и устойчивостью, может выдерживать нагрузку и вибрацию, возникающие при высокоскоростной обработке, и обеспечивать точность станка.

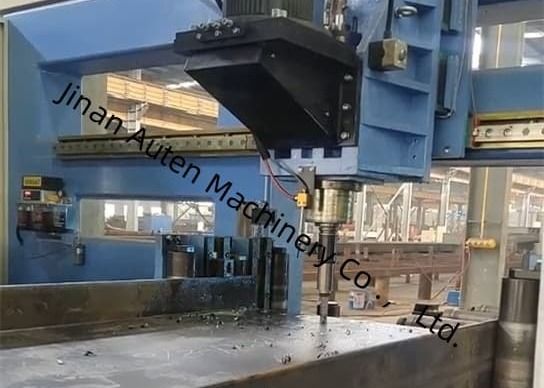

На основном станке установлено всего 3 бабки, а именно фиксированная сторона, подвижная сторона и верхняя бабка, для сверления соответственно в горизонтальном и вертикальном направлениях. Каждая бабка может работать независимо, а также может выполнять операции сверления одновременно, что значительно повышает эффективность производства. Каждая бабка имеет набор высокоскоростных механических шпинделей BT40, а соответствующий рядный инструментальный магазин может установить до 4 диаметров сверл (когда на шпинделе нет инструмента), и 4 различных отверстия могут быть обработаны автоматически, когда заготовка зажимается один раз. Подача шпинделя осуществляется серводвигателем, который может реализовать быстрое перемещение вперед, работу вперед и быстрое перемотку назад с помощью программного управления; шпиндельный двигатель приводится в движение серводвигателем шпинделя, скорость плавно регулируется, а диапазон скоростей широк.
Три бабки подвешены на станине, и каждая бабка приводится в движение двумя комплектами серводвигателей для реализации горизонтального и вертикального перемещения бабки, которая приводится в движение шариковыми винтами и направляется прецизионными линейными направляющими качения. Это оборудование сжимает заготовку в двух направлениях во время процесса сверления. Над заготовкой находится масляный цилиндр, приводящий в действие прижимной механизм для прижатия заготовки к горизонтальному опорному ролику, и масляный цилиндр, приводящий в действие прижимной механизм для прижатия заготовки сбоку.
Технические характеристики:
| Параметр H-образной балки |
Макс. размер Ширина x Высота |
700×500 мм |
| Мин. размер Ширина x Высота |
100×100 мм |
| Длина балки |
2000～12200 мм |
| Главный шпиндель |
Кол-во. |
3 |
| Модель |
BT40 |
| Мощность двигателя |
11 кВт |
| Скорость шпинделя |
100～3000 об/мин |
| Диаметр отверстия |
φ5～φ30 мм |
| Ось ЧПУ |
Мощность серводвигателя оси X |
Около 5 кВт |
| Мощность серводвигателя оси горизонтального сверления |
Около 1,5 кВт |
| Мощность серводвигателя оси вертикального сверления |
Около 3 кВт |
| Серводвигатель подачи сверления |
Около 2 кВт |
| Инструментальный магазин |
Кол-во. |
3 |
| Тип |
Рядный |
| Вместимость инструментального магазина |
4 x 3 |
| Точность обработки |
Отклонение расстояния между отверстиями |
Два отверстия в пределах 1 метра |
±0,5 |
| Допустимое значение отклонения увеличивается на ±0,2 мм на каждый дополнительный 1 метр расстояния между отверстиями, и максимум не превышает ±2 мм |
| Отклонение от края |
±1,0 мм |
| Размер станка |
Около 33x5,5x3,3 м |
