Изготовление качества верхней части Китая для CNC сверля, пробивающ, режущ, филировать, формируя машины углов, лучи, плиты и фланцы!
Сделайте новые одни, сделайте хорошие одни!
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
| Функции: | Сверля отверстия на луче h, луче коробки | H-лучи максимальные (высота width×flange сети): | 1000x500mm |
|---|---|---|---|
| Вертикальный сверля диаметр: | Φ12~Φ33.5mm | CNC или не: | CNC |
| Максимальный вес workpiece: | 5000KGS | Толщина сети & фланца: | 80mm |
| Выделить: | Высокоскоростная линия сверла Cnc,Линия сверла Cnc левая,Машина луча h высокой точности сверля |
||

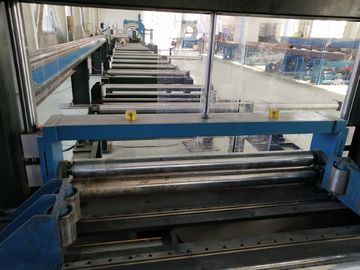

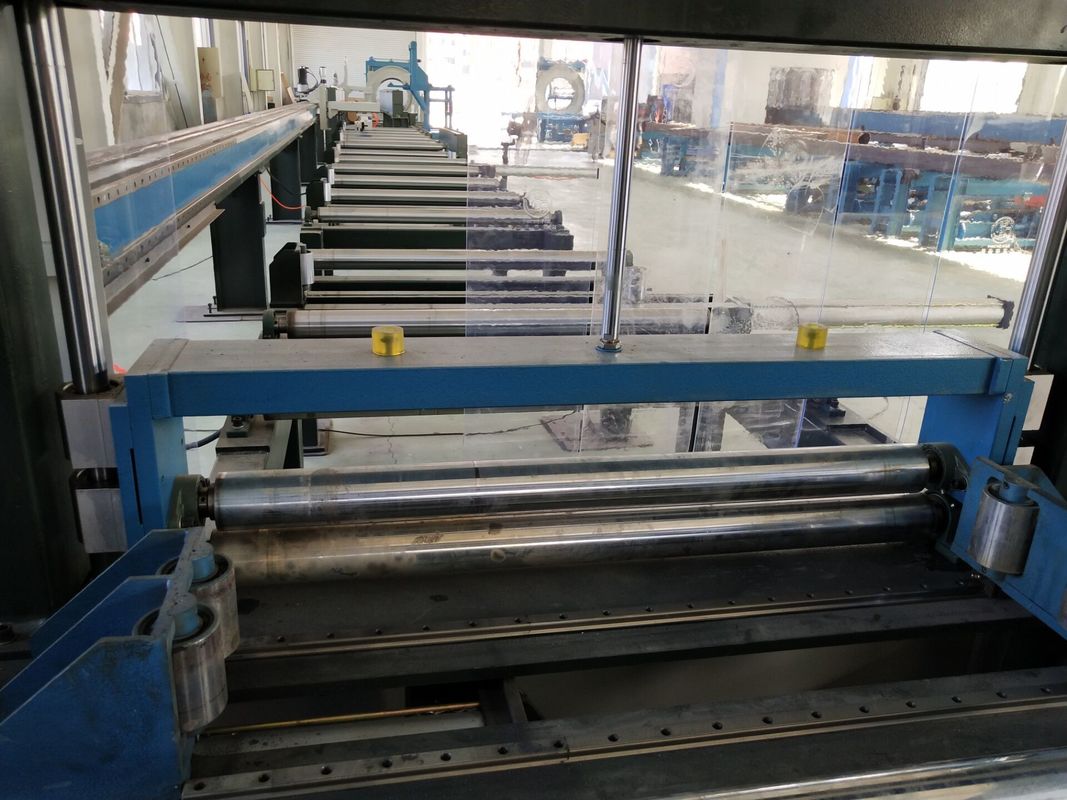

Линия машины высокоскоростного луча CNC h сверля с 9 бабками сверлильного станка на верхней, левой и правой высокой точности
Применимая индустрия:
Использованный для сверля обработки стали H-формы, луча коробки и стали канала стальной структуры, моста, трехмерного гаража и платформы нефти. Она конструирована для fabricators среднего размера стальных желая увеличить доходность и объем (тонн-в-месяц) в сегодняшнем весьма конкурентном рынке.
Характеристика продукта:
1. Оборудованный со сверля головой 3, которая может обеспечить высокий эффективный наибольший диаметр сверления с широким диапазоном диаметров отверстия. Все эти 3 сверля блока могут работать одновременно в сети и фланцы луча.
2. 3 сверля главных буровой скважины консервной банки одновременно, и принять голову контролируемого само хода сверля. Никакая потребность установить толщину части работы и длины сверлить, автоматически не заканчивает передачу быстрые питаться и работы питаясь, и с высокой эффективностью.
3. CNC контролировал отмечать блок будучи оборудованным на разгружая ролике для того чтобы отметить предпрограммированные номера/характеры на фланце луча. Отмечать глубина 1.5mm, которое ясно достаточно после поверхностного покрытия как песок/снятый взрывать, и HD гальванизируя.
4. Системы PLC, экранный дисплей LCD Майкрософт, программирование основанный на платформе WINDOWS, быстрое и удобное программирование, и визуальный предварительно просматривать.
5. Программируя Майкрософт нет зависеть от оборудования C.P.U., может быть установлен в любой компьютер для того чтобы унести экземпляр программирования сторонние, сразу или передачу сети к оборудованию для того чтобы осуществить.
6. Каждая сверля голова, оборудованная с профессиональным главным скорост-уменьшать-мотором вала от известных продуктов за рубежом.
7. Главная машина, гидравлическое давление, электрические компоненты известные продукты отечественные и за рубежом.
Спецификации:
| Модель | SWZ1000 | |||
|
Часть работы размер |
H-лучи максимальные (ширина) height×flange сети (mm) | Максимальный. | 1000x500 | |
| MIN. | 150x75 | |||
| Длина (mm) | Автоматический питаться | ≥3000 | ||
| Питаться руководства | ≥690 | |||
| Максимальный вес workpiece (kg) | 5000 | |||
| Толщина сети & фланца (mm) | 80 | |||
| Сверля dia. (mm) | Вертикальный сверлить | Φ12~Φ33.5 | ||
| Горизонтальный сверлить | Φ12~Φ26.5 | |||
| Сверля шпиндели | Но. шпинделя | 3 шпинделя на каждом из итога 3 сторон (верхний, левый, правый): 9 шпинделей | ||
| Скорость вращения (stepless регулировка) скорости (rpm) | 180~650 | |||
| Сила мотора шпинделя (kW) | 3 x 4 kW | |||
| Максимальный ход подачи (mm) | (Левый & правый): 140 (вертикаль): 325 | |||
| Питаясь скорость (mm/min) | 20~300 | |||
| Движение левого/правого шпинделя (mm) | В направлении длины workpiece: 520 | |||
| Над вертикальное на уровне основани: 30~470 | ||||
| Движение верхнего шпинделя (mm) | В направлении длины workpiece: 520 | |||
| За горизонтальное на уровне основани: 910~45 | ||||
| Общие размеры (L×W×H) (mm) | 4450x3050x3520 | |||
| Сверля путь головы охлаждая | Обжатый воздух + распыленная сверля жидкость | |||
| Воздушное давление (MPa) | 0,6 | |||
| Обработка точности |
Стипендия ближнего расстояния отверстий<> В длине 10m, стипендия любого расстояния отверстий <> |
|||
| Полная сила (kW) | 28 | |||
| Вес машины (kg) | Appr.7000 | |||
Workpieces
