5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия

Сертификация
КИТАЙ Jinan Auten Machinery Co., Ltd. Сертификаты
КИТАЙ Jinan Auten Machinery Co., Ltd. Сертификаты
Сотрудничество очень приятно. Джинан Аутен имеет превосходную профессиональную команду, оборудование работает хорошо и стабилизированный, своевременный и восторженный послепродажное обслуживание впечатляет нас. Мы надеемся что мы можем иметь более глубокое сотрудничество в будущем!

—— ПТ. Букака

Машина обработки КНК легка для обслуживания, высокой эффективности, кроме того, цена доступна.

—— Боб

Славное сотрудничество, мы оцениваем их терпение, и трудную работу.

—— Mary

Оставьте нам сообщение

5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия

5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия
5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия 5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия

Большие изображения :  5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Auten
Сертификация: ISO9001
Номер модели: CSUH1250
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: negotiable
Упаковывая детали: Деревянный корпус
Время доставки: 40 дней
Поставка способности: 500 комплектов в год
Подробное описание продукта
Состояние: Новое состояние Функция: Бурение и пиление
Количество буровых шпинделей: 3 Конический провод шпинделя: BT40
Мощность двигателя шпинделя: 11 кВт Скорость вращения: 200 ~ 3000 оборотов/мин
Сверля ряд диаметра: φ5 ~ φ30 Диапазон длины готовой заготовки: 2000-12000 мм
Выделить:

BT2 скважина для сверла

,

3D H-буровая буровая машина

,

5-30мм с ЧПУ-машины для резки балки

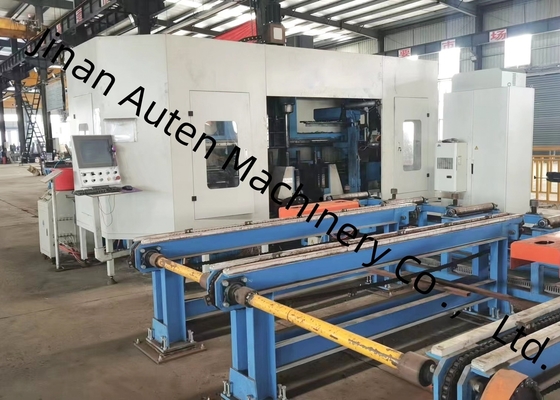

Линия станка для сверления, нарезания резьбы и пиления 3D CNC H-образных балок, диапазон диаметров сверления 5-30 мм, шпиндель сверления BT40



Назначение производственной линии:



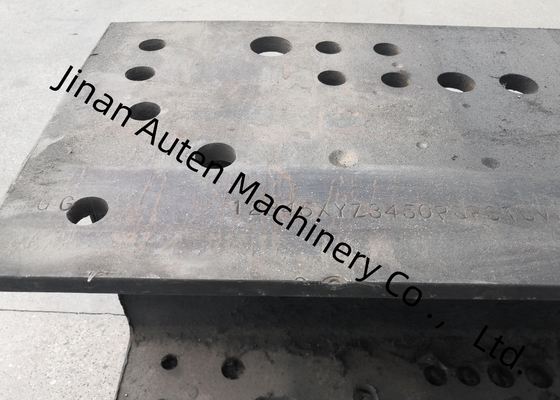

Эта производственная линия предназначена в первую очередь для сверления, маркировки, пиления и резки стальных материалов, таких как сталь H-образного профиля и швеллерная сталь.



Основной станок для сверления использует 3 высокоскоростных шпинделя BT40 для выполнения операций сверления на трех поверхностях стали, по одному шпинделю на каждую поверхность. Соответствующий рядный магазин инструментов может вмещать до 4 спецификаций инструментов. Он способен преобразовывать чертежи CAD в программы обработки и обеспечивать многопоточную синхронную работу, что позволяет рационально распределять такие задачи, как сверление, перемещение заготовки, смена инструмента и позиционирование шпинделя. Это позволяет выполнять две или три из этих задач одновременно, значительно повышая эффективность производства.



Основной станок для пиления использует ленточную пилу для резки стали до фиксированной длины.



Эта производственная линия оснащена зарезервированным интерфейсом связи, облегчающим будущую системную интеграцию производственной линии для клиентов.



5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия 0



1. Трехмерная сверлильная подающая тележка


Она состоит из шестерен, серводвигателей и манипуляторов. Манипулятор обладает хорошей жесткостью и устойчивостью, может автоматически подниматься и опускаться в соответствии со спецификациями профиля и автоматически зажимать заготовку. После того, как манипулятор зажимает заготовку, она приводится в движение серводвигателем. Под передачей зубчатой рейки заготовка подается в направлении X для обеспечения продольной точности обработки сверления.



5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия 1



2. Трехмерный сверлильный станок


Сверлильный станок в основном состоит из основания, станины, подвижной каретки, шпиндельной коробки, верхнего прижимного устройства, бокового зажимного устройства и рядного магазина инструментов.


Станина обладает хорошей жесткостью и устойчивостью, может выдерживать нагрузку и вибрацию, возникающие при высокоскоростной обработке, и обеспечивать точность станка.


На сверлильном станке установлено 3 шпиндельных коробки, а именно фиксированная сторона, подвижная сторона и шпиндельная коробка верхнего блока, которые используются для горизонтального и вертикального сверления соответственно. Каждая шпиндельная коробка может работать независимо или выполнять операции сверления одновременно, что значительно повышает эффективность производства. Каждая шпиндельная коробка имеет набор высокоскоростных механических шпинделей BT40, а соответствующий рядный магазин инструментов может устанавливать до 4 диаметров сверл (когда на шпинделе нет инструмента) и может автоматически обрабатывать 4 разных диаметра отверстий, когда заготовка зажимается за один раз.



Подача шпинделя осуществляется серводвигателем, и быстрое перемещение вперед, рабочее перемещение вперед и быстрое перемещение назад могут быть достигнуты с помощью программного управления; двигатель шпинделя приводится в движение серводвигателем шпинделя, а скорость плавно регулируется с широким диапазоном регулирования скорости.



5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия 2



Три шпиндельных блока подвешены на боковой стороне станины, и каждый шпиндельный блок приводится в движение двумя комплектами серводвигателей для достижения горизонтального и вертикального перемещения шпиндельной коробки, которая приводится в движение шариковым винтом и направляется прецизионной линейной роликовой направляющей. Это оборудование прижимает заготовку в двух направлениях во время процесса сверления. Над заготовкой имеется пневматический прижимной механизм для прижатия заготовки к горизонтальному опорному ролику, а сбоку имеется пневматический прижимной механизм для прижатия заготовки сбоку.



5-30 мм Диаметр бурения 3D CNC H Beam Drilling Tapping And Sawing Machine Line BT40 Свинцовая буровая линия 3



3. Трехмерный сверлильный разгрузочный канал


Он состоит из редуктора, опоры канала, опорного ролика, бокового позиционирующего ролика, цепи и т. д.
Разгрузочный канал для пиления используется для транспортировки заготовки после пиления. Редуктор приводит в движение опорный ролик, чтобы заставить заготовку перемещаться вдоль направления X.



ОсновныеТехническиех



арактеристики :
Параметр Значение Размер заготовки
Диапазон ширины 150~1250 мм
Диапазон высоты 2000~12000 мм
Диапазон длины сырья 2000~12000 мм
Диапазон длины готовой заготовки 2000~12000 мм Сверлильный шпиндель
Количество сверлильных шпинделей 3
Конусность отверстия шпинделя BT40
Мощность двигателя шпинделя 11 кВт
Скорость вращения 200~3000 об/мин
Диапазон диаметров сверления φ5~φ30 Ось ЧПУ
Мощность серводвигателя по оси X Около 4,4 кВт
Максимальная скорость по оси X 40 м/мин
Мощность серводвигателя оси горизонтальной подачи сверления Около 3 кВт
Макс. скорость оси горизонтального позиционирования сверления 10 м/мин
Мощность серводвигателя оси горизонтальной подачи сверления Около 3 кВт
Макс. скорость оси горизонтального позиционирования сверления 10 м/мин
Мощность серводвигателя оси вертикального позиционирования сверления Около 3 кВт
Макс. скорость оси вертикального позиционирования сверления 10 м/мин
Мощность серводвигателя оси вертикальной подачи сверления Около 3 кВт
Макс. скорость оси вертикальной подачи сверления 10 м/мин Магазин инструментов
Количество 3 комплекта
Тип рядный
Количество инструментов 4 x 3 Гидравлический маркировочный блок
Кол-во символов 36
