Магазин инструментов на 3 комплекта для 3D станка с ЧПУ для сверления, нарезания резьбы и резки H-образных балок, гидравлический маркировочный блок Φ10, размер символов

3 комплекта журнала инструментов 3D CNC H Beam Drilling Tapping And Cutting Machine Φ10 Гидравлическая маркировка

Цель производства:

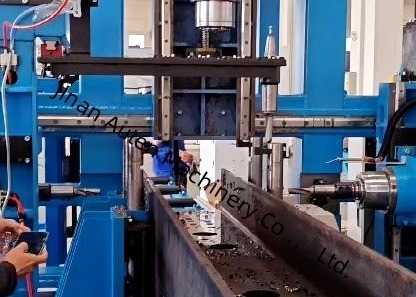

Эта производственная линия в основном предназначена для бурения, маркировки, пилы и резки стальных материалов, включая H-образную сталь и канальную сталь.

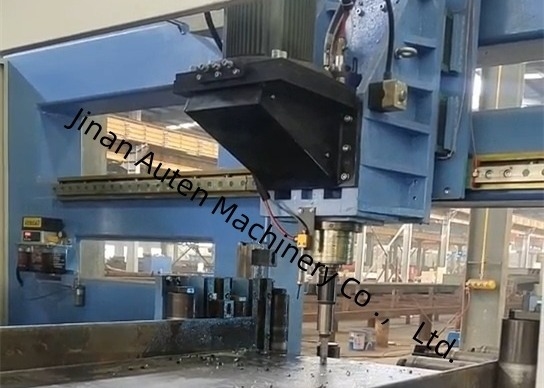

Основная буровая машина использует 3 высокоскоростных шпинделя BT40 для проведения буровых операций на трех поверхностях стали, причем один шпиндель предназначен для каждой поверхности.Соответствующий журнал инструмента типа строки может вмещать до 4 спецификаций инструментаОн оснащен возможностью преобразования CAD чертежей в программы обработки и поддерживает многопоточную синхронную работу, позволяющую рационально организовать такие задачи, как бурение,движение заготовкиЭто позволяет выполнять две или три из этих задач одновременно, тем самым значительно повышая эффективность производства.

Основная пила использует ленточную пилу для резки сталей фиксированной длины.

Эта производственная линия оснащена специальным коммуникационным интерфейсом, что облегчает клиентам дальнейшее систематическое управление производственной линией.

1. Устройство для печатания
Маркировка заготовки

2Система охлаждения
Для охлаждения сверла используется метод внутреннего охлаждения шпинделя, а также оборудовано внешнее устройство охлаждения.

3Гидравлическая система
Используется для питания прессового и печатающего устройств.

4Пневматическая система
Он используется для обеспечения питания для бокового устройства толкания, дуновения шпинделя и т. Д.

5Система смазки

Он использует комбинацию централизованной смазки и ручной смазки.и ручная смазка используется для других точек смазки.

6. Электрическая система

Система управления производственной линией состоит из хост-компьютера, ПЛК и т.д.
Способ программирования: ввод CAD-рисунков или параметров обработки через интерфейс USB или клавиатуру для генерации программ обработки.отображается и сообщается в любое время в соответствии с номером частиПроизводственная линия может реализовать как ручное регулирование и управление каждым параметром обработки отдельно, так и автоматическое управление всем процессом.

ГлавныйSспецификации:
