5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала

Большие изображения : 5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала

Подробная информация о продукте:

Place of Origin:	China
Фирменное наименование:	Auten
Сертификация:	ISO9001
Model Number:	BHD500

Оплата и доставка Условия:

Minimum Order Quantity:	1 set
Цена:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

контакт

Подробное описание продукта

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min

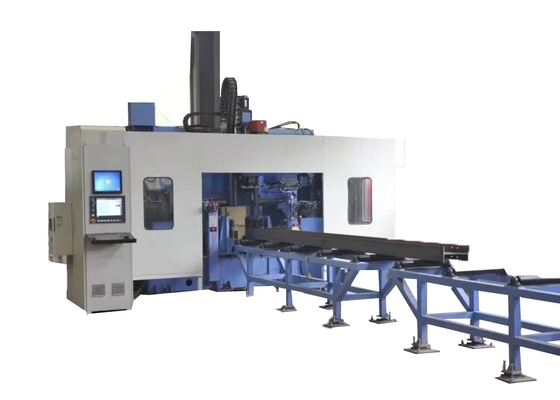

5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала

Использование станков:

Этот инструментальный станок в основном предназначен для бурения, нанесения кранов и маркировки стальных материалов, таких как H-образная сталь и канальная сталь.Он использует три высокоскоростных шпинделя BT40 для проведения бурения на трех поверхностях сталиВ соответствующем журнале инструментов рядового типа может размещаться до 4 спецификаций сверлов.

Он имеет высокую эффективность обработки, высокую точность, удобную для пользователя работу и широкое применение.и сетки.

5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала 0

Структура и конфигурация станка:

Этот инструментальный станок в основном состоит из таких компонентов, как буровая машина, кормовая тележка, канал питания, канал разгрузки, система охлаждения, гидравлическая система, пневматическая система,система смазки, и электрическая система.

Машины-инструменты имеют фиксированное поле и подвижную конструкцию заготовки.

5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала 1

1Кормление тележки

Кормовая тележка состоит из шестерен, сервомоторов и манипуляторов.Рабочая часть подается в направлении X, чтобы обеспечить точность продольной обработки бурения.

5-30 мм Диаметры отверстий CNC сверление луча нажимания и маркировки машины линия 4 x 3 ряда стиль инструмента журнала 2

2Канал питания

Канал подачи состоит из канального брекета, подпорных роликов, боковых позиционирующих роликов, боковых толкательных механизмов, стойки и т. д. Канал подачи используется для транспортировки рабочей части, подлежащей обработке.Фотоэлектрический выключатель устанавливается на переднем конце канала для обнаружения переднего конца заготовки и определения обработки ссылки в направлении XБоковой позиционирующий ролик выполняет грубое позиционирование заготовки в направлении Y, а боковой толкательный механизм нажимает заготовку на боковой позиционирующий ролик.

Спецификации:

Параметр луча H	Макс. Размер Ширина х Высота		500×500 мм
	Минимальный размер Ширина x Высота		100×100 мм
	Длина луча		2000-13000 мм
	Канатная сталь		10# ¢ 40#
Главный шпиндель	Качество.		3
	Модель		BT2
	Мощность двигателя		11 кВт
	Скорость вращения шпинделя		100 ‰ 3000 оборотов/мин
	Диаметр отверстия		φ5??φ30 мм
Ось с ЧПУ	Мощность сервомотора оси X		Около 4,5 кВт
	Мощность сервомотора горизонтальной оси позиционирования бурения		Около 1,5 кВт
	Сила сервомотора вертикальной оси позиционирования бурения		Около 3 кВт
	Сервомотор с буровым приводом		Около 2 кВт
Журнал для инструментов	Качество.		3
	Тип		Стиль строки
	Вместимость инструментального магазина		4х3
Точность обработки	Отклонение от расстояния между отверстиями	Две дыры в пределах метра.	±0.5
		Допустимое значение отклонения увеличивается на ±0,2 мм за каждый дополнительный метр отстоя между отверстиями, а максимальное не превышает ±2 мм.
	Отклонение конечной маржи		±1,0 мм
