BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт

Большие изображения : BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт

Подробная информация о продукте:

Place of Origin:	China
Фирменное наименование:	Auten
Сертификация:	ISO9001
Model Number:	BHD500

Оплата и доставка Условия:

Minimum Order Quantity:	1 set
Цена:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

контакт

Подробное описание продукта

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min

BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт

Использование станков:

Этот инструментальный станок в основном предназначен для бурения, нажатия и маркировки стальных материалов, таких как H-образная сталь и канальная сталь.Он использует три высокоскоростных шпинделя BT40 для проведения бурения на трех поверхностях сталиСоответствующий журнал инструментов рядового типа может вмещать до 4 спецификаций сверлов.

Он характеризуется высокой эффективностью обработки, высокой точностью, простотой работы и широким применением.башни, и сетки.

BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт 0

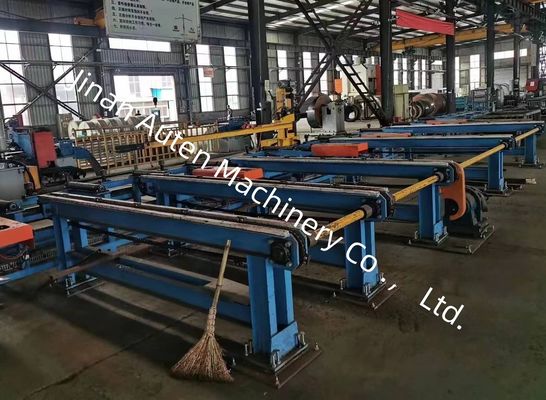

1Канал разряда
Канал разгрузки состоит из канальной скобки, опорных роликов и т.д. и используется для транспортировки обработанной заготовки.
2Система охлаждения
Сверло охлаждается методом внутреннего охлаждения шпинделя.
3Гидравлическая система
Он используется для питания устройства зажима на заготовке и цилиндра ножа.
4Пневматическая система
Он используется для обеспечения мощности для зажимания заготовки, дуновения шпинделя и т. д.

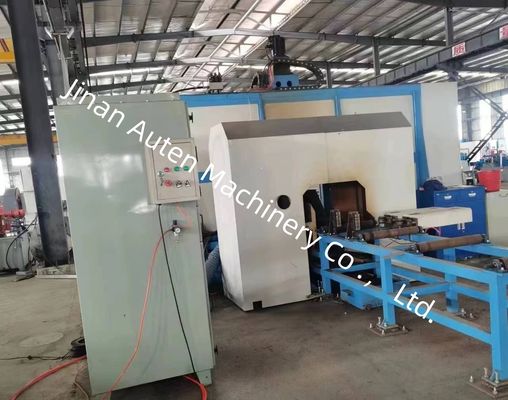

BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт 1

5Система смазки
Используется комбинация централизованной смазки и ручной смазки.Централизованное смазочное устройство используется для своевременного и количественного смазки определенных линейных проводов и свинцовых винтов, и другие точки смазки смазываются вручную.

BT40 Главный шпиндель CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line Моторная мощность 11 кВт 2

6. Электрическая система
Система управления станком-инструментом состоит из хост-компьютера, ПЛК и т.д.
Способ программирования: Ввод CAD-рисунков или параметров обработки через интерфейс USB или клавиатуру для генерации программы обработки.отображается и сообщается в любое время в соответствии с номером частиМашинный инструмент может реализовать как ручное регулирование и управление каждым параметром обработки отдельно, так и автоматическое управление обработкой всего процесса.

Спецификации:

Параметр луча H	Макс. Размер Ширина х Высота		500×500 мм
	Минимальный размер Ширина x Высота		100×100 мм
	Длина луча		2000-13000 мм
	Канатная сталь		10# ¢ 40#
Главный шпиндель	Качество.		3
	Модель		BT2
	Мощность двигателя		11 кВт
	Скорость вращения шпинделя		100 ‰ 3000 оборотов/мин
	Диаметр отверстия		φ5??φ30 мм
Ось с ЧПУ	Мощность сервомотора оси X		Около 4,5 кВт
	Мощность сервомотора горизонтальной оси позиционирования бурения		Около 1,5 кВт
	Сила сервомотора вертикальной оси позиционирования бурения		Около 3 кВт
	Сервомотор с буровым приводом		Около 2 кВт
Журнал для инструментов	Качество.		3
	Тип		Стиль строки
	Вместимость инструментального магазина		4х3
Точность обработки	Отклонение от расстояния между отверстиями	Две дыры в пределах метра.	±0.5
		Допустимое значение отклонения увеличивается на ±0,2 мм за каждый дополнительный метр отстоя между отверстиями, а максимальное не превышает ±2 мм.
	Отклонение конечной маржи		±1,0 мм
