Линия сверления, резки и нарезания резьбы на станке с ЧПУ для обработки H-образных балок, с серводвигателем 2 кВт, подачей сверла, размер 500x500 мм

2 кВт серводвигатель подачи сверления, линия для сверления, резки и нарезания резьбы на станках с ЧПУ для H-образных балок, размер 500×500 мм

Назначение станка:

Этот станок в основном предназначен для сверления, нарезания резьбы и маркировки стальных материалов, таких как H-образная сталь и швеллерная сталь. Он использует три высокоскоростных шпинделя BT40 для выполнения сверления на трех поверхностях стали, по одному шпинделю для каждой поверхности. Соответствующий рядный магазин инструментов может вмещать до 4 спецификаций сверл.

Он отличается высокой эффективностью обработки, высокой точностью, удобством эксплуатации и широкой применимостью. Широко используется в сталестроительных отраслях, таких как строительство, гаражи, башни и решетки.

Технические характеристики:

1. Сверлильный станок

Сверлильный станок в основном состоит из основания, станины, подвижной каретки, шпиндельной коробки, верхнего прижимного устройства, бокового зажимного устройства и рядного магазина инструментов.

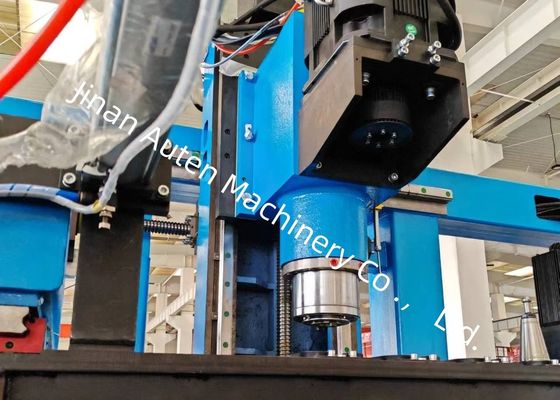

Станок оснащен тремя шпиндельными коробками: фиксированной боковой шпиндельной коробкой, подвижной боковой шпиндельной коробкой и верхней шпиндельной коробкой, которые используются соответственно для операций сверления в горизонтальном и вертикальном направлениях. Каждая шпиндельная коробка может работать независимо и выполнять сверление одновременно, что значительно повышает эффективность производства. Каждая шпиндельная коробка оснащена набором высокоскоростных механических шпинделей BT40, а соответствующий рядный магазин инструментов может вмещать максимум 4 сверла разного диаметра (когда на шпинделе не установлено ни одного инструмента). Это позволяет автоматически обрабатывать 4 отверстия разного диаметра при одном зажиме заготовки. Подача шпинделя осуществляется серводвигателем, что позволяет выполнять быстрое перемещение вперед, рабочую подачу и быстрое перемещение назад с помощью программного управления; двигатель шпинделя приводится в действие серводвигателем шпинделя, обеспечивающим бесступенчатую регулировку скорости в широком диапазоне регулирования скорости.

Три шпиндельных блока установлены на боковой стороне станины. Каждый шпиндельный блок приводится в движение двумя комплектами серводвигателей для реализации горизонтального и вертикального перемещения, с передачей через шарико-винтовые пары и направлением по прецизионным линейным направляющим качения. Во время процесса сверления это оборудование прижимает заготовку в двух направлениях: гидравлический цилиндр приводит в действие прижимной механизм над заготовкой, чтобы прижать ее к горизонтальному опорному ролику, в то время как другой гидравлический цилиндр приводит в действие боковой прижимной механизм, чтобы зажать заготовку сбоку.

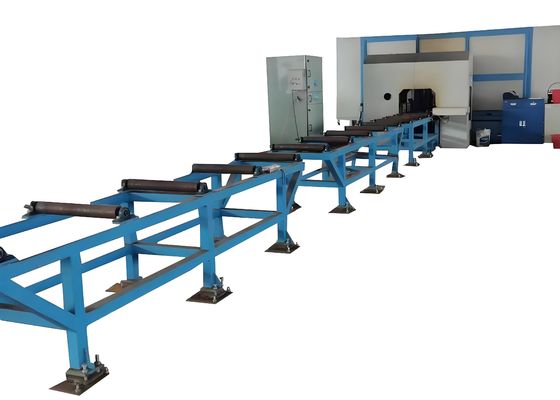

2. Канал подачи

Канал подачи состоит из кронштейна канала, опорных роликов, боковых позиционирующих роликов, механизмов бокового толкания, стоек и других компонентов. Он предназначен для транспортировки заготовок для обработки. Фотоэлектрический выключатель установлен на переднем конце канала для обнаружения переднего конца заготовки и определения эталона обработки по оси X. Боковые позиционирующие ролики выполняют грубое позиционирование заготовки в направлении Y, в то время как механизмы бокового толкания прижимают заготовку к боковым позиционирующим роликам.
