2000 ‰ 13000 мм длина балки высокая скорость CNC H Beam Drilling Machine 10# ‰ 40# канальная сталь
Использование станков:
Этот инструментальный станок в основном предназначен для бурения, нанесения кранов и маркировки H-образной стали, канальной стали и других видов стали.Он использует три высокоскоростных шпинделя BT40 для проведения бурения на трех поверхностях стали.Соответствующий журнал инструментов рядового типа может вмещать до 4 спецификаций сверлов.
Он отличается высокой эффективностью обработки, высокой точностью, простотой работы и широким применением.башни, и сетки.
Спецификации:
| Параметр луча H |
Макс. Размер Ширина х Высота |
500×500 мм |
| Минимальный размер Ширина x Высота |
100×100 мм |
| Длина луча |
2000-13000 мм |
| |
Канатная сталь |
10# ¢ 40# |
| Главный шпиндель |
Качество. |
3 |
| Модель |
BT2 |
| Мощность двигателя |
11 кВт |
| Скорость вращения шпинделя |
100 ‰ 3000 оборотов/мин |
| Диаметр отверстия |
φ5??φ30 мм |
| Ось с ЧПУ |
Мощность сервомотора оси X |
Около 4,5 кВт |
| Сила сервомотора горизонтальной оси позиционирования бурения |
Около 1,5 кВт |
| Сила сервомотора вертикальной оси позиционирования бурения |
Около 3 кВт |
| Сервомотор с буровым приводом |
Около 2 кВт |
| Журнал для инструментов |
Качество. |
3 |
| Тип |
Стиль строки |
| Вместимость инструментального магазина |
4х3 |
| Точность обработки |
Отклонение от расстояния между отверстиями |
Две дыры в пределах метра. |
±0.5 |
| Допустимое значение отклонения увеличивается на ±0,2 мм за каждый дополнительный метр отстоя между отверстиями, а максимальное значение не превышает ±2 мм. |
| Отклонение конечной маржи |
±1,0 мм |
Структура и конфигурация станка:
Этот инструментальный станок в основном состоит из буровой установки, кормовой тележки, питания канала, выгрузки канала, системы охлаждения, гидравлической системы, пневматической системы, системы смазки,и электрическая системаУстройство оборудования включает в себя фиксированную кровать и подвижную деталь.
1. Буровая машина
В основном буровая машина состоит из основания, ложка, подвижного слайда, коробки шпинделя, верхнего прессового устройства, бокового зажима и рядового инструментального журнала.

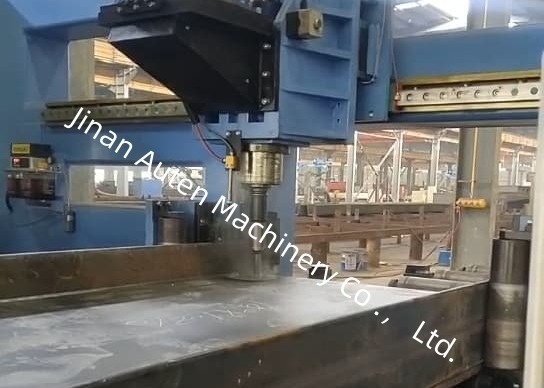

Машинный инструмент оснащен тремя коробками шпинделя: коробкой шпинделя с фиксированной стороной, коробкой шпинделя с подвижной стороной и коробкой шпинделя с верхним блоком,которые используются для бурения в горизонтальном и вертикальном направлениях соответственноКаждая коробка шпинделя может работать независимо и одновременно выполнять бурение, что значительно повышает эффективность производства.Каждая коробка с шпинделями оснащена набором высокоскоростных механических шпинделей BT40, а соответствующий рулонный инструментальный магазин может вмещать максимум 4 буровых с различными диаметрами (когда на шпинделе не установлен инструмент).Это позволяет автоматически обрабатывать 4 различных диаметров отверстий в одном застегивании заготовки.
2Кормление троллейбуса
Кормовая тележка состоит из редукторов, сервомоторов и манипуляторов.Рабочая деталь подается в направлении X, обеспечивая точность продольной обработки буровой операции.
3Канал питания

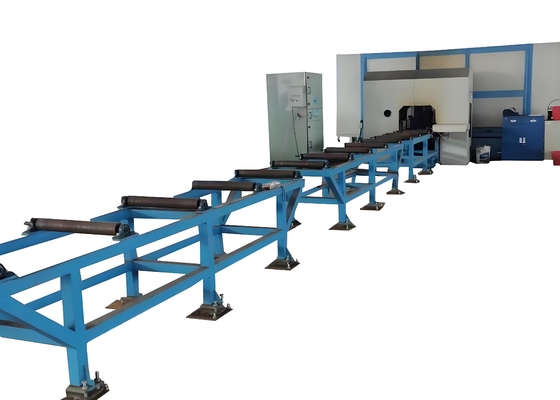

Канал питания состоит из канальной стойки, подпорных роликов, боковых позиционирующих роликов, боковых толкающих механизмов, стойки и других компонентов.Он предназначен для перевозки деталей, ожидающих обработкиНа переднем конце канала установлен фотоэлектрический выключатель для обнаружения ведущего края заготовки, определяя таким образом ориентацию обработки в направлении X.Боковые позиционирующие ролики проводят грубое позиционирование заготовки в направлении Y, в то время как боковые толкающие механизмы нажимают на заготовку на боковые ролики для обеспечения ее положения.
Этот инструментальный станок в основном предназначен для выполнения буровых, нагнетательных и маркировочных операций на H-образной стали, канальной стали и различных других видах стали.Он способен обрабатывать широкий спектр стальных деталей с различными спецификациями, обеспечивающие точную и эффективную обработку.он может эффективно продемонстрировать свои возможности обработки на стандартных образцах стали в форме буквы H с различной шириной фланца и толщиной сетки.Эти показаны образцы явно демонстрируют способность станка-инструмента достичь точных положений отверстий, гладких нажатых нитей,и четкие маркировки, полностью отражая его высокую точность и надежность в практическом применении.Такие демонстрационные образцы дают клиентам доказательства того, что они понимают производительность и пригодность станка для их конкретных потребностей в обработке..
Высокоскоростная буровая машина с помощью НСК находит ключевые применения в стальных мастерских и строительстве мостов.
В стальных мастерских конструкции, она точно обрабатывает H-лучи для рамок и опоры, обеспечивая стабильную сборку.повышение целостности конструкции для выдержки длительных нагрузокЕе эффективность надежно поддерживает эти критически важные инфраструктурные сектора.
