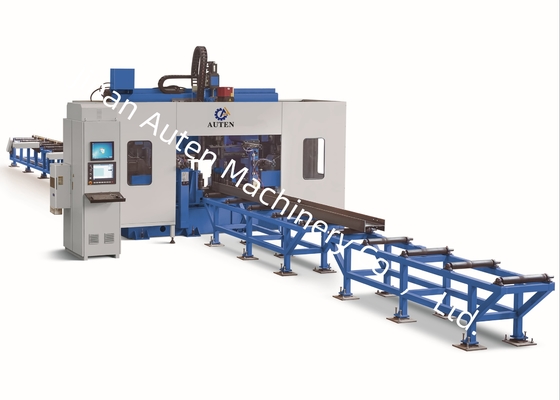

2000 ≈ 13000 мм длина балки CNC H Beam Drilling Machine 2KW Сервомотор сверлильной подачи

2000 ≈ 13000 мм длина балки CNC H Beam Drilling Machine 2KW Сервомотор сверлильной подачи

Использование станков:

Этот инструментальный станок в основном предназначен для бурения, нанесения кранов и маркировки стальных материалов, таких как H-лучи и канальная сталь.Он использует три высокоскоростных шпинделя BT40 для выполнения бурения на трех сторонах стали с одним шпинделем на каждой стороне. Соответствующий журнал инструментов рядового типа может вместить до 4 спецификаций сверла. Он может похвастаться особенностями высокой эффективности обработки, высокой точностью, легкой эксплуатацией,и широкое применение.

Спецификации:

Структура и конфигурация станка

Этот инструментальный станок состоит в основном из буровой установки, кормовой тележки, питательного канала, канала разгрузки, системы охлаждения, гидравлической системы, пневматической системы, системы смазки,Машины-инструменты имеют конструкцию с фиксированной кроватью и подвижной платформой для заготовки.Эта конфигурация для 3D бурения облегчает реализацию автоматизированных производственных процессов, повышение эффективности и последовательности операций.

1- Установка бурения.

В основном буровое устройство состоит из основания, машинного ложка, подвижного слайда, головки шпинделя, верхнего прессового устройства, бокового зажимательного устройства и инструментального магазина рядового типа.

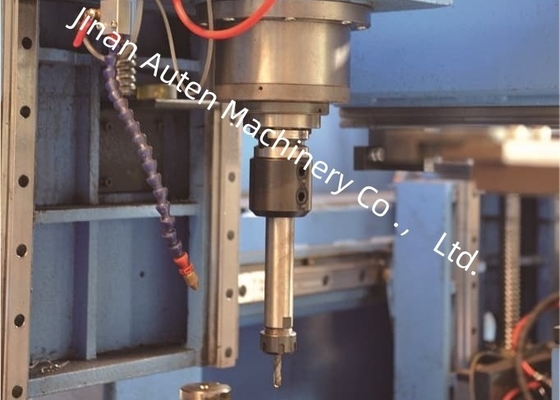

Машинный инструмент оснащен тремя головками шпинделя, в частности, головкой шпинделя с фиксированной стороной, головкой шпинделя с подвижной стороной и головкой шпинделя с верхним блоком.Эти головки используются соответственно для бурения в горизонтальном и вертикальном направлениях.Каждая головка шпинделя поддерживает независимую работу и может выполнять задачи бурения одновременно.

2Кормление троллейбуса

Кормовая тележка состоит из шестерен, сервомоторов и манипуляторов.он питает деталь вдоль направления XЭта конструкция обеспечивает точность продольной обработки буровых операций, создавая прочную основу для постоянного качества заготовки.

3Канал питания

Канал питания состоит из канальной стойки, подпорных роликов, боковых позиционирующих роликов, боковых толкающих механизмов, стойки и других компонентов.Он предназначен для перевозки деталей, подлежащих обработкеНа переднем конце канала установлен фотоэлектрический выключатель; этот выключатель обнаруживает передний конец заготовки и определяет ориентировку обработки в направлении X.Боковые позиционирующие ролики выполняют грубое позиционирование заготовки вдоль направления Y, в то время как боковые толкающие механизмы нажимают на заготовку на боковые валы для обеспечения стабильного расположения.

Этот инструментальный станок в основном предназначен для бурения, нанесения кранов и маркировки H-лучей, канальной стали и различных других стальных деталей.Он способен обрабатывать стальные компоненты с различными спецификациями, обеспечивая высокую точность и эффективность работы на протяжении всего процесса.

Например, в демонстрационных примерах the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsЭти показаны образцы наглядно демонстрируют способность станка-инструмента достичь точного расположения отверстий, гладкого нажатия нитей,и отличительные модели маркировки, полностью отражающие его высокую точность и надежность в практических сценариях применения.

Высокоскоростная буровая машина с помощью CNC H Beam используется в основном в стальных мастерских и мостовых проектах.выполняет точную обработку на H-лужах, используемых для рамок и опорных конструкцийВ сценариях строительства мостов он выполняет высокоточные бурения на H-лужах,который помогает улучшить структурную целостность, чтобы выдержать длительные нагрузкиЕго высокая эксплуатационная эффективность обеспечивает надежную поддержку этих критически важных секторов инфраструктуры.
