700×500 мм Ширина х высота 3D CNC H Beam Drilling Tapping Machine φ5 ≈φ30 мм Диаметр отверстия

Станок для сверления и нарезания резьбы 3D CNC H-образных балок 700×500 мм, диаметр отверстия φ5～φ30 мм

Область применения:

Этот станок разработан специально для операций сверления на H-образном профиле. Он использует три высокоскоростных прецизионных сверлильных шпинделя для сверления заготовок, обеспечивая высокую точность обработки и простоту эксплуатации. Являясь важным высокоэффективным оборудованием в индустрии стальных конструкций, он широко применяется в строительстве, мостостроении, башенных мачтах, решетчатых конструкциях и других смежных областях.

Технические характеристики:

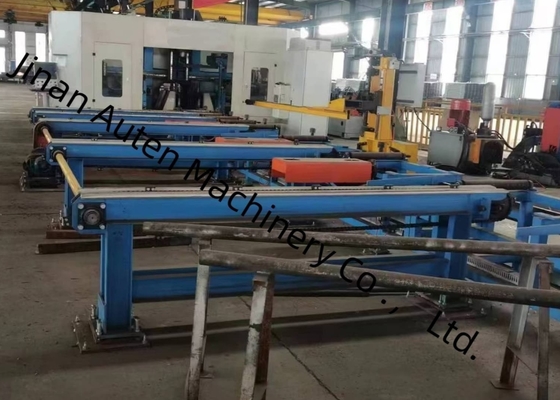

Компоненты линии сверлильного станка с ЧПУ

Линия сверлильного станка с ЧПУ в основном состоит из основных компонентов, включая основной корпус станка, систему подачи с ЧПУ, конвейер выгрузки, систему охлаждения, гидравлическую систему, пневматическую систему, систему смазки, электрическую систему и тележку для отходов. Производственная линия использует конструкцию с фиксированной станиной в сочетании с подвижной конструкцией для переноса заготовок. Функция 3D-сверления, обеспечиваемая этой конструкцией, облегчает реализацию автоматизированных производственных процессов, поддерживая эффективные и последовательные производственные операции.

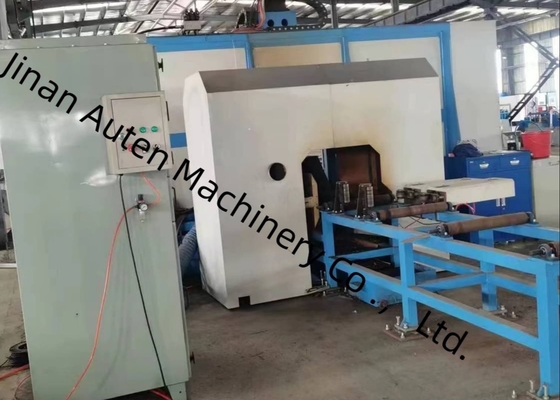

1. Основной корпус станка

Основной корпус станка в основном состоит из основания, станины, подвижного стола, бабки, верхнего прижимного устройства, бокового прижимного устройства и рядного магазина инструментов. Станина обладает превосходной жесткостью и устойчивостью, что позволяет ей выдерживать нагрузки и вибрации, возникающие в процессе высокоскоростной обработки. Эта конструктивная характеристика обеспечивает поддержание точности обработки станка во время работы.

2. Подающий конвейер

Подающий конвейер состоит из опоры конвейера, поддерживающих роликов, боковых позиционирующих роликов, устройства боковой подачи и стойки, среди прочих компонентов. Канал подачи конвейера предназначен для транспортировки заготовок для обработки. Фотоэлектрический выключатель установлен на переднем конце канала подачи для обнаружения переднего конца заготовки, тем самым определяя базовую точку обработки по оси X. Устройство боковой подачи плотно зажимает заготовку и прижимает ее к боковым позиционирующим роликам, обеспечивая грубое позиционирование заготовки по оси Y.

3. Подающая каретка с ЧПУ

Подающая каретка с ЧПУ состоит из шестерен, серводвигателей и манипуляторов. Манипулятор обладает превосходной жесткостью и устойчивостью и способен автоматически подниматься и опускаться в соответствии со спецификациями профиля, а также автоматически зажимать заготовку. После того, как манипулятор зажимает заготовку, каретка приводится в движение серводвигателем; под действием механизма реечной передачи заготовка подается по оси X — это обеспечивает продольную точность обработки процесса сверления.

Этот станок специально разработан для операций сверления, нарезания резьбы и маркировки на H-образных балках, швеллерах и ряде других стальных заготовок. Он поддерживает обработку стальных компонентов с различными спецификациями, обеспечивая при этом высокую точность и эффективность работы на протяжении всего цикла обработки. В демонстрационных сессиях, например, станок может эффективно демонстрировать свои возможности обработки, используя стандартные образцы H-образных балок (с различной шириной полок и толщиной стенки) и образцы швеллеров разных размеров. Эти отображаемые образцы четко иллюстрируют способность станка достигать точного позиционирования отверстий, гладкой резьбы и четких маркировочных рисунков — полностью отражая его высокую точность и надежность в реальных сценариях применения.

Высокоскоростной сверлильный станок с ЧПУ для H-образных балок в основном используется в цехах металлоконструкций и проектах строительства мостов. В цехах металлоконструкций он выполняет прецизионную обработку H-образных балок, используемых для каркасов и опорных конструкций, закладывая прочный фундамент для стабильной сборки стальных конструкций. В сценариях строительства мостов он выполняет высокоточную операцию сверления на H-образных балках — это способствует повышению структурной целостности мостов, позволяя им выдерживать долгосрочные нагрузки. Его высокая эксплуатационная эффективность обеспечивает надежную техническую поддержку для этих критически важных инфраструктурных секторов, обеспечивая бесперебойный ход реализации проекта.
