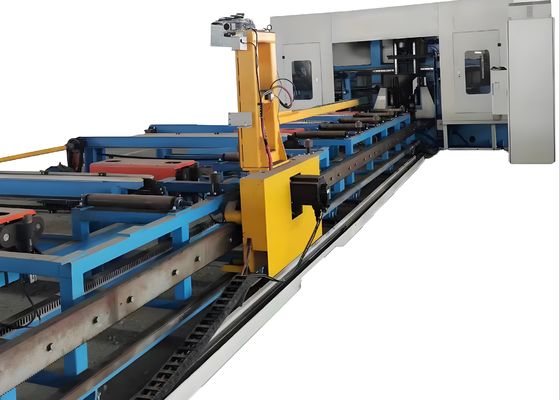

Диапазон длин сырья 2000～12000 мм для станка 3D сверления канальных балок, мощность шпиндельного двигателя 11 кВт

2000-12000 мм Длина диапазона сырья 3D канальный пучок буровой машины 11 кВт спиндового двигателя мощность

Цель производства:

Эта производственная линия предназначена для бурения, маркировки,и фрезерные операции на формованной стали (включая H-лучи и канальную сталь)Он специально разработан для выполнения этих основных задач обработки с высокой точностью,обеспечение соответствия готовой формованной стали строгим нормам измерений и конструкции, требуемым для промышленных применений.

ГлавныйSспецификации:

1. Трехмерная буровая коробка питания
Этот компонент состоит из передач, сервомоторов и манипуляторов.и способен автоматически поднимать и опускать по спецификациям профиляПосле того, как манипулятор зажимает заготовку, он приводится в действие сервомотором.Рабочая деталь подается в направлении X, что эффективно обеспечивает точность продольной обработки буровых операций..

2. Трехмерный буровой хост
В основном буровой хост состоит из основания, ложка, передвижного слайда, коробки шпинделя, верхнего прессового устройства, бокового зажима и орудийного магазина рядового типа.Кровать отличается высокой жесткостью и устойчивостью, что позволяет ему выдерживать нагрузку и вибрации, возникающие при высокоскоростной обработке.Эти конструктивные характеристики эффективно обеспечивают точность обработки станка в течение непрерывной работы.

2. Трехмерный буровой хост (конфигурация коробки шпинделя)
В буровой установке имеется 3 коробки с шпинделями, а именно коробка с шпинделями на фиксированной стороне, коробка с шпинделями на подвижной стороне и коробка с шпинделями на верхней части,которые используются для горизонтальных и вертикальных бурений соответственноКаждая коробка шпинделя может работать самостоятельно или выполнять бурение одновременно.Каждая коробка с шпинделями оснащена набором высокоскоростных механических шпинделей BT40; соответствующий журнал инструментов рядового типа может вмещать до 4 буровых кубиков различного диаметра (когда на шпинделе не установлен инструмент),позволяющая автоматическую обработку 4 различных диаметров отверстий в одном цикле зажима на заготовке.

Три корпуса с шпинделями устанавливаются на боковой стороне кровати. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideВ процессе бурения это оборудование накладывает на деталь давление в двух направлениях.Над рабочей частью расположен механизм прессования, управляемый цилиндром, для нажатия рабочей части на горизонтальные подпорные роликиКроме того, на боковой стороне установлен механизм прессования с цилиндровым приводом для применения бокового давления на заготовку, эффективно закрепляющий заготовку во время обработки.

Например, на демонстрационных занятиях the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsЭти показаны образцы наглядно иллюстрируют способность станка-инструмента достичь точного расположения отверстий, гладкого нажатия нитей,и отличительные модели маркировки, полностью отражающие его высокую точность и надежность в практических сценариях применения.

Высокоскоростная буровая машина с НЧС H Beam используется в основном в мастерских по строительству стальных конструкций и мостовых проектов.выполняет высокоточную обработку H-лучей, нанесенных на рамы и опорные конструкции, тем самым создавая прочную основу для стабильной сборки стальных конструкций.Он выполняет высокоточные бурения на H-лужах, что помогает улучшить структурную целостность мостов.Его высокая эксплуатационная эффективность обеспечивает надежную техническую поддержку для этих критических секторов инфраструктуры.обеспечение бесперебойного хода реализации проекта.
