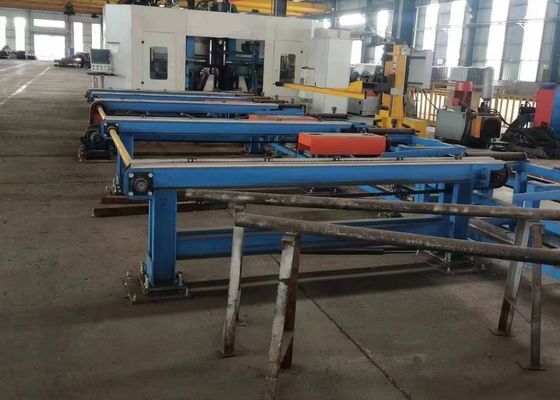

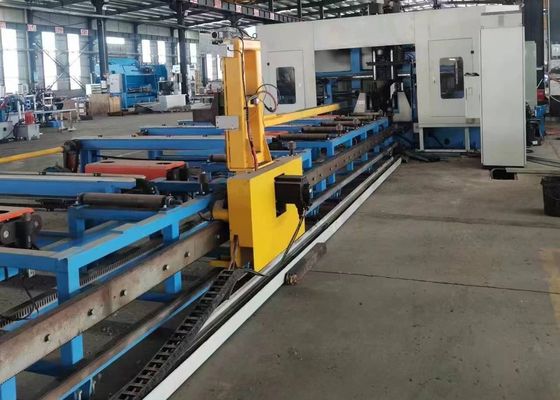

Станок для сверления с ЧПУ серии BHD для H-образных балок шириной 100-500 мм, скорость подачи шпинделя 0-10 м/мин
Применение:
Он в основном используется для сверления, нарезания резьбы, разметки и надреза H-образной стали, швеллера, угловой стали и других сталей. Широко используется в сталеконструкциях, таких как здания, гаражи, башни и решетчатые конструкции.
Технические характеристики:
|
Модель
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Ширина H-образной балки
диапазон(мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Высота H-образной балки
диапазон(мм)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Швеллер
диапазон ширины(мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Швеллер
диапазон высоты(мм)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Макс. заготовка
толщина(мм)
|
40 |
40 |
80 |
80 |
|
Макс. заготовка
длина (м)
|
12 или 15 (опционально) |
|
Сверлильный шпиндель
кол-во
|
Всего 3 шпинделя, один шпиндель на верхнем блоке, слева и справа соответственно
|
|
Конус шпинделя
конусность
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Макс. сверление
диаметр (мм)
|
40 |
40 |
40 |
40 |
|
Мощность шпинделя
(кВт)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Скорость шпинделя
(об/мин)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Скорость подачи шпинделя
(м/мин)0~40
|
Подача по оси X |
Подача по оси X |
Подача по оси X |
Подача по оси X |
|
скорость
(м/мин)0~40
|
0~20 |
Кол-во инструмента |
Кол-во инструмента |
Кол-во инструмента |
|
магазин
3
|
Магазин инструментов |
Магазин инструментов |
Магазин инструментов |
Магазин инструментов |
|
тип
и вместимостьРядный тип, 3x4 (опционально)
|
Блок разметки |
|
(опционально)
Дисковый набор, 36 символов, размер символа Φ10 мм
|
Система ЧПУ
|
| Немецкий Siemens, Японский Panasonic, Китайский INVT |
Метод охлаждения
|
| Распылительное охлаждение, внутреннее охлаждение + внешнее охлаждение |
Общий размер станка |
|
(м)
Около 32x5x3,5
|
Около 33x5,5x3,5 |
Около 33x6x3,5 |
Около 33x6x3,5 |
Общая мощность (кВт) |
| Около 55 |
Около 60 |
Около 60 |
Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика. |
Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика. |
1. Необходимое и специальное сверлильное оборудование для сталестроительной промышленности.
2. Сверление отверстий на трех поверхностях H-образных балок и швеллеров одновременно, с высокой точностью и высокой эффективностью.
3. 7 осей ЧПУ, автоматическое завершение точной подачи и позиционирования.
4. Может распознавать чертежи заготовок AUTOCAD и DSTV и преобразовывать их в программы обработки.
Особенности продукта
1. Механизм подачи использует зажим и подачу каретки ЧПУ с высокой скоростью и точностью позиционирования.
2. Используются три высокоскоростных шпинделя BT40 для сверления трех граней H-образной балки. Используется твердосплавное сверло, скорость вращения шпинделя может достигать 3000 об/мин. Эффективность обработки высока, а эффект сверления хорош. Стружка, образовавшаяся при сверлении, будет транспортироваться ленточным стружкоудалителем.
3. Система охлаждения использует туманное охлаждение, которое имеет функции внутреннего и внешнего охлаждения. Каждая коробка сверлильного шпинделя оснащена собственной внешней охлаждающей форсункой и внутренним охлаждающим соединителем, которые можно выбрать в соответствии с потребностями сверления. Внутреннее и внешнее охлаждение можно использовать отдельно или одновременно.
4. Система автоматической смены инструмента (ATC) может быть оснащена в соответствии с требованиями заказчика, нет необходимости заменять инструмент вручную, экономя время и повышая эффективность работы.
Во время демонстрационных сессий станок для сверления, разметки и резки металла с ЧПУ способен эффективно демонстрировать свои возможности обработки при работе со стандартными образцами H-образных балок (с различной шириной полок и толщиной стенки), а также образцами швеллеров различных размеров. Образцы, представленные в этих демонстрациях, четко иллюстрируют способность станка достигать точного позиционирования отверстий, гладкой резьбы и разборчивых рисунков разметки — тем самым полностью воплощая его высокую точность и надежность в реальных сценариях применения.
Высокоскоростной станок для сверления, разметки и резки H-образных балок с ЧПУ в основном используется в цехах металлоконструкций и проектах строительства мостов. В цехах металлоконструкций он выполняет прецизионную обработку H-образных балок, используемых для каркасов и опорных конструкций, тем самым закладывая прочную основу для стабильной сборки металлоконструкций. В сценариях строительства мостов он выполняет высокоточную операцию сверления H-образных балок — это не только способствует повышению структурной целостности мостов, но и позволяет им эффективно выдерживать долгосрочные нагрузки. Обладая высокой эксплуатационной эффективностью, станок обеспечивает надежную поддержку этим критически важным секторам инфраструктуры, обеспечивая бесперебойное выполнение соответствующих проектов.
