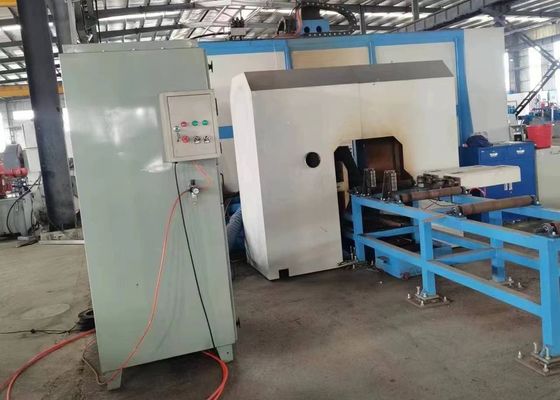

BHD500 Модель станка для сверления и резки стали с ЧПУ, 3 магазина инструментов, станок для сверления балок
Применение:
Это оборудование для сверления, штамповки и разметки с ЧПУ в основном предназначено для выполнения операций сверления, нарезания резьбы, разметки и надрезания стали, включая сталь H-образного профиля, швеллерную сталь и угловую сталь. Оно широко применяется в сталестроительных отраслях, таких как строительство зданий, строительство гаражей, производство башен и проектирование сетчатых конструкций.
Технические характеристики:
|
Модель
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Ширина H-образной балки
диапазон(мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Высота H-образной балки
диапазон(мм)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Швеллерная сталь
диапазон ширины(мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Швеллерная сталь
диапазон высоты(мм)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Макс. заготовка
толщина(мм)
|
40 |
40 |
80 |
80 |
|
Макс. заготовка
длина (м)
|
12 или 15 (опционально) |
|
Шпиндель сверлениякол-во
|
Всего 3 шпинделя, один шпиндель на верхнем блоке,левая сторона
и правая сторонасоответственно
|
|
Отверстие шпинделя
конусность
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Макс. сверление
диаметр (мм)
|
40 |
40 |
40 |
40 |
|
Двигатель шпинделямощность
(кВт)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Скорость шпинделя
(об/мин)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Подача шпинделя
скорость(м/мин)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
Подача по оси Xскорость
(м/мин)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Кол-во инструментальныхмагазинов
|
3 |
3 |
3 |
3 |
|
Инструментальный магазин
типи вместимость
|
Рядный тип, 3x4 (опционально) |
|
Блок разметки(опционально)
|
Дисковый набор, 36 символов, размер символа Φ10 мм
|
| Система ЧПУ |
Немецкая Siemens, Японская Panasonic, Китайская INVT
|
| Метод охлаждения |
Спрей-охлаждение, внутреннее охлаждение + внешнее охлаждение |
|
ОбщийРазмер (м)
|
Около 32x5x3.5 |
Около 33x5.5x3.5 |
Около 33x5.5x3.5 |
Около 33x6x3.5 |
| Общая мощность (кВт) |
Около 55 |
Около 55 |
Около 60 |
Около 60 |
Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика.
1. Важное и специализированное оборудование для сверления в сталестроительной промышленности.
2. Способно одновременно сверлить отверстия на трех поверхностях H-балок и швеллерной стали, отличаясь высокой точностью и высокой эффективностью.
3. Оснащено 7 осями ЧПУ, которые автоматически выполняют точную подачу и позиционирование.
4. Способно распознавать чертежи заготовок AUTOCAD и DSTV и преобразовывать их в программы обработки.
Особенности продукта
1. Гидравлическая дисковая разметочная машина может быть оснащена опционально. Диск позиционируется с помощью серводвигателя и может быстро наносить 36 различных символов.
2. Функции автоматической разметки и нарезания резьбы заменяют традиционную ручную разметку. Разметочные инструменты могут использоваться для разметки положений пластин для следующего процесса сварки на полках и стенках H-балок, экономя время и усилия, повышая точность. Нарезание резьбы также может выполняться на полках и стенках H-балок, что значительно повышает эффективность производства.
3. Зажим заготовки во время подачи и обработки, продольный подъем зажима и боковой прижим, фиксация и ослабление зажима выполняются гидравлической системой, что обеспечивает надежность оборудования во время работы.
4. Система управления состоит из главного компьютера и ПЛК, с ключевыми компонентами от известных международных брендов. Несколько методов программирования позволяют операторам легко редактировать различные программы. Данные конструктивного проектирования, созданные сторонними системами AutoCAD или TEKLA Structures, такие как файлы DXF и DSTV, могут быть импортированы.
В ходе демонстрационных мероприятий станок для сверления, разметки и резки металла с ЧПУ способен эффективно демонстрировать свои характеристики обработки, работая со стандартными образцами H-балок (характеризующимися различной шириной полок и толщиной стенок), а также образцами швеллерной стали с различными размерами. Образцы, представленные в этих демонстрациях, четко демонстрируют способность станка реализовывать точное позиционирование отверстий, плавную резьбу и разборчивые шаблоны разметки, тем самым полностью воплощая его высокую точность и надежность в реальных сценариях применения.

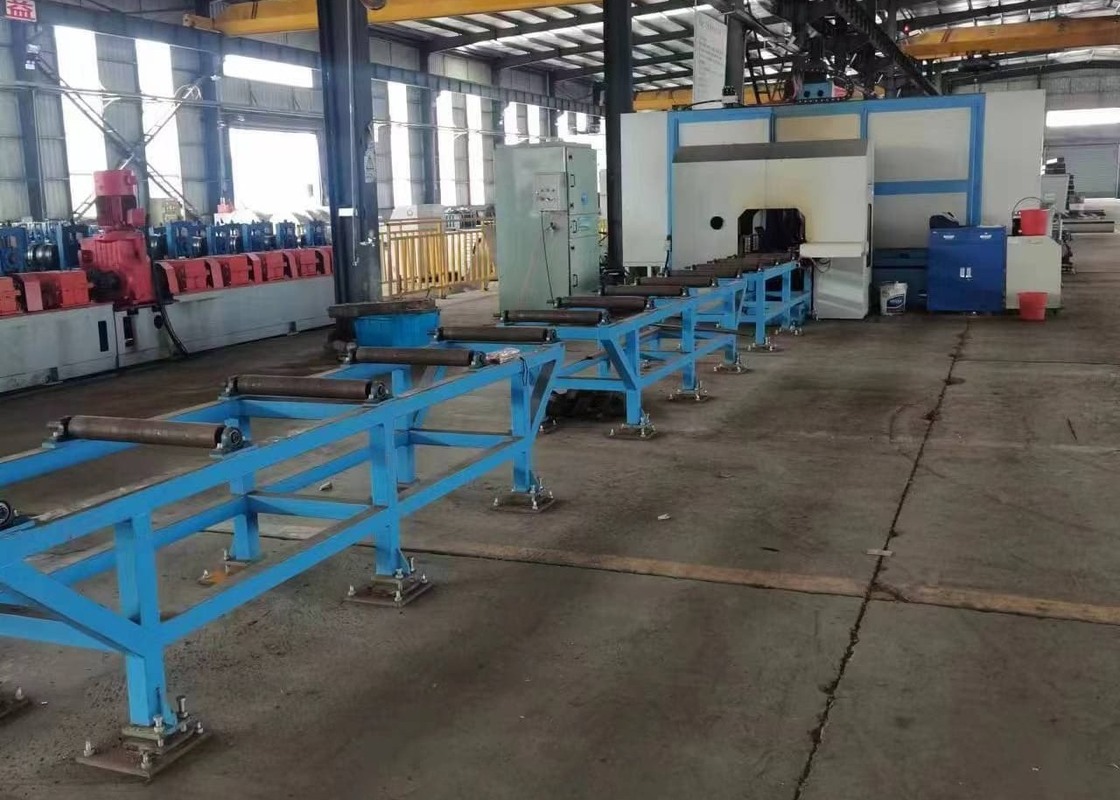

Высокоскоростной станок для сверления, разметки и резки H-балок с ЧПУ в основном применяется в цехах металлоконструкций и при строительстве мостов. Внутри цехов металлоконструкций он выполняет прецизионную обработку H-балок, используемых для каркасов и опорных конструкций, тем самым закладывая прочный фундамент для стабильной сборки металлоконструкций. В контексте строительства мостов он выполняет высокоточную сверлильную работу на H-балках, что не только помогает улучшить структурную целостность мостов, но и позволяет им эффективно выдерживать долгосрочные нагрузки. Обладая высокой эксплуатационной эффективностью, станок обеспечивает надежную поддержку этим критически важным инфраструктурным областям, обеспечивая бесперебойное продвижение связанных проектов.
