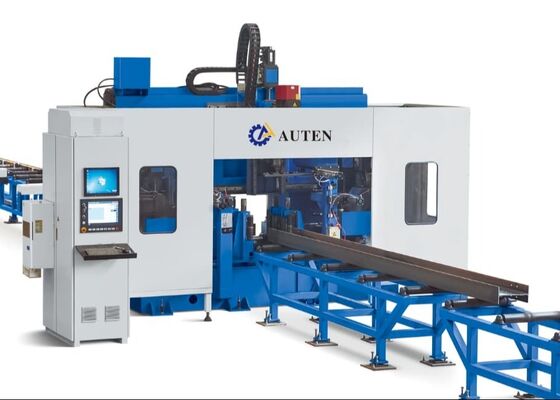

CNC буровая машина BT40 Взломки 40 мм диаметром отверстия для применения в стальных конструкциях

CNC буровая машина BT40 Взломки 40 мм диаметром отверстия для применения в стальных конструкциях

Применение:

Этот центр специально разработан для бурения на H-лужах, оснащен тремя высокоскоростными высокоточными буровыми шпинделями.выполняет бурение на заготовках с исключительной эффективностьюБлагодаря превосходной точности обработки и удобным для пользователя эксплуатационным возможностям, это оборудование служит критическим высокопроизводительным решением в стальной конструкционной промышленности.Он широко используется в ключевых секторах, включая строительную технику., инфраструктуры мостов, производства мачт башен и проектов по строительству сетей.

Спецификации:

Характеристики продукта

1Этот 3D H луч буровой и режущий инструмент машины в основном состоит из основного тела машины, системы питания CNC, материала конвейер, электрической системы, гидравлической системы, системы охлаждения,система смазкиИспользуя фиксированную конструкцию постели и подвижную установку заготовки, инструментальная машина очень подходит для обработки крупномасштабных H-лучей.Он позволяет осуществлять непрерывные производственные операции и характеризуется высокой степенью автоматизации..

2. корпус буровой машины состоит из кровати, сдвижных столов с ЧПУ, вспомогательных устройств, верхних прессовых устройств, боковых прессовых устройств и детекторов.Компоненты сдвижного стола с ЧПУ включают фиксированную сторонуСпециально разработанные для буровых операций на H-beam, сборки сдвижных столов состоят из сдвижной пластины, основания сдвижного стола,головка шпинделя, высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные проводники и свинцовые винты.

3. Система питания с ЧПУ состоит из скобков, передач, стойки, сервомоторов, редукторов и манипуляторов. Сервомотор управляет манипулятором, чтобы реализовать движение в направлении X луча H,тем самым обеспечивая питание H-луча и точное расположение заготовки.

4Материальный конвейер делится на вводный конвейер и вводный конвейер.специально предназначенные для транспортировки профилированных стальных пустырей, достичь Y-направления позиционирования пустоты, и сотрудничать с устройством питания CNC для завершения процесса питания материала.Конвейер для подачи веществ состоит из материальных канальных скобков и поддерживающих роликов., и используется специально для транспортировки готовых деталей.

5Система охлаждения использует внутренние и внешние методы охлаждения, используя нефтяной туман для охлаждения скважины.экологическая устойчивость, и минимизировать изнашивание бури.

6Гидравлическая система отвечает за питание верхнего прессового устройства, бокового прессового устройства, цилиндра инструмента и других соответствующих компонентов.

7Пневматическая система предназначена для питания манипулятора, испытательного цилиндра и эквивалентного оборудования.

8Система смазки использует комбинацию централизованной и ручной смазки.Централизованная смазка в основном применяется для временной и количественной смазки основных линейных проводов и свинцовых винтов.

9. Система управления станком состоит из хост-компьютера, ПЛК и других связанных компонентов.Программы обработки создаются путем ввода чертежей CAD или параметров обработки через интерфейс USB или клавиатуруЭти программы обработки могут храниться, извлекаться, отображаться и передаваться в любое время в соответствии с номерами деталей.Машинный инструмент не только способен реализовать ручное регулирование и управление отдельными параметрами обработки, но также способен достичь полностью автоматизированного управления для всего процесса обработки.

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsПримеры, представленные в этих демонстрациях, наглядно иллюстрируют способность оборудования достигать точного расположения отверстий, гладких нажатых нитей и четких рисунков маркировки.тем самым полностью отражая его высокую точность и надежность в практических сценариях применения.

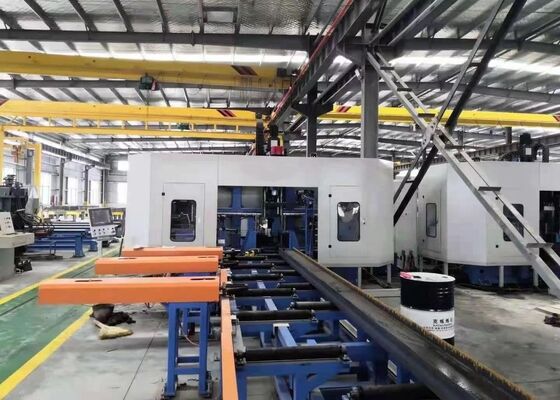

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam в основном используется в стальных конструкциях и мостовых проектах.обеспечивает высокоточную обработку H-лучей, применяемых в рамочных и опорных конструкцияхВ сценариях строительства мостовоборудование проводит высокоточные буровые операции на H-локостях это не только повышает структурную устойчивость мостов, но и позволяет им эффективно выдерживать долгосрочные нагрузкиБлагодаря превосходной эксплуатационной эффективности, машина обеспечивает надежную поддержку для этих ключевых инфраструктурных секторов и гарантирует плавный прогресс связанных с ними проектов.
