Введение продукта:

Этот центр специально разработан для бурения на H-лужах, с тремя высокоскоростными высокоточными буровыми шпинделями.выполняет бурение на деталях с замечательной эффективностьюПредлагая выдающуюся точность обработки и интуитивно понятные эксплуатационные функции, это оборудование является жизненно важным высокопроизводительным решением в металлургической промышленности.Он широко применяется в критических секторах, таких как строительная техника., инфраструктуры мостов, производства мачт башен и проектов по строительству сетей.

Информация о конфигурации изделия:

Характеристики продукта

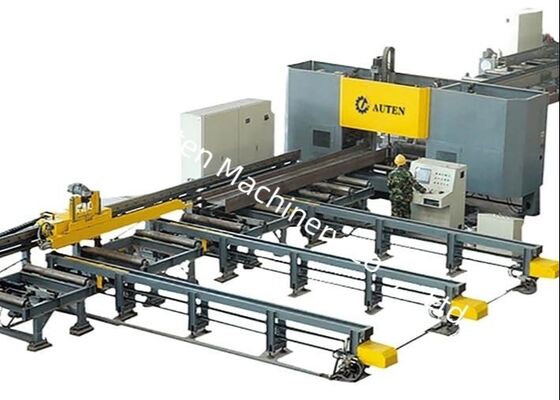

1Эта 3D H-beam буровой и режущей машины в основном состоит из основного тела машины, системы питания CNC, материала конвейер, электрической системы, гидравлической системы, системы охлаждения,система смазкиУстройство имеет фиксированную конструкцию постели и подвижную установку заготовки, поэтому машина идеально подходит для обработки крупномасштабных H-лучей.Он поддерживает непрерывные производственные операции и отличается высоким уровнем автоматизации..

2Корпус буровой машины состоит из ложка, сдвижных столов с ЧПУ, поддерживающих устройств, верхних прессовых блоков, боковых прессовых блоков и систем обнаружения.Компоненты сдвижных столов с ЧПУ включают фиксированную сторонуСпециально разработанные для буровых работ с H-beam, сборы сдвижных столов состоят из сдвижной пластины, основания сдвижного стола,головка шпинделя, высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные проводники и свинцовые винты.

3. Система подачи CNC состоит из скобков, передач, стойки, сервомоторов, редукторов и манипуляторов. Сервомотор управляет манипулятором, чтобы облегчить движение H-луча вдоль оси X,обеспечивает точное питание и точное расположение заготовки;.

4Материальный конвейер состоит как из вводного конвейера, так и из выводного конвейера.специально предназначенные для транспортировки профильных стальных пустырей, достичь позиционирования пустоты по оси Y, и работать в сочетании с системой подачи CNC для завершения процесса подачи материала.из материала, содержащего канальные скобки и подпорные ролики, предназначен для транспортировки готовых деталей.

5Система охлаждения использует как внутренние, так и внешние методы охлаждения, используя нефтяной туман для охлаждения скважины.что способствует экономической эффективности, экологическая устойчивость и минимизация износа бури.

6Гидравлическая система питает верхнее прессовое устройство, боковое прессовое устройство, цилиндр инструмента и другие связанные с ним компоненты.

7Пневматическая система предназначена для питания манипулятора, испытательного цилиндра и аналогичного оборудования.

8Система смазки использует комбинацию централизованных и ручных методов смазки.Централизованная смазка в основном используется для своевременной и точной смазки основных линейных проводов и свинцовых винтов.

9. Система управления станком состоит из хост-компьютера, ПЛК и других связанных компонентов. ** Способ программирования:** Программы обработки генерируются путем ввода чертежей CAD или параметров обработки через интерфейс USB или клавиатуруЭти программы могут храниться, извлекаться, отображаться и передаваться в любое время на основе номеров деталей.Машинный инструмент не только позволяет вручную регулировать и контролировать отдельные параметры обработки, но также поддерживает полностью автоматизированное управление для всей последовательности обработки.

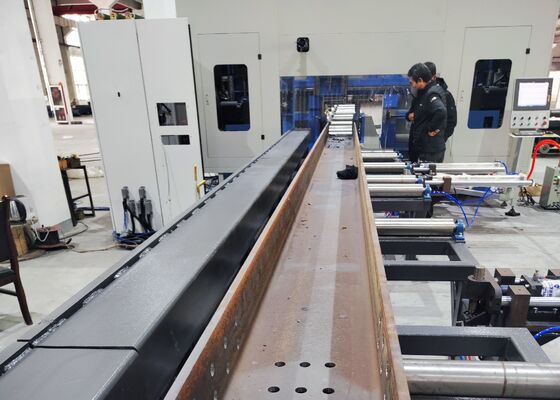

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesОбразцы, представленные в этих демонстрациях, ясно подчеркивают способность оборудования достичь точного размещения отверстий, гладких прокрученных нитей и четко определенных моделей маркировки.тем самым полностью демонстрируя свою высокую точность и надежность в реальных сценариях применения.

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam используется в основном на заводах по производству стальных конструкций и в проектах по строительству мостов.обеспечивает точную обработку H-лучей, используемых в рамах и опорных конструкцияхПри строительстве мостов оборудование выполняет высокоточные бурения на H-лужах,который не только улучшает структурную целостность мостов, но и позволяет им эффективно выдерживать длительные нагрузкиС исключительной оперативной эффективностью эта машина обеспечивает надежную поддержку для этих критических инфраструктурных секторов, обеспечивая бесперебойное продвижение соответствующих проектов.
