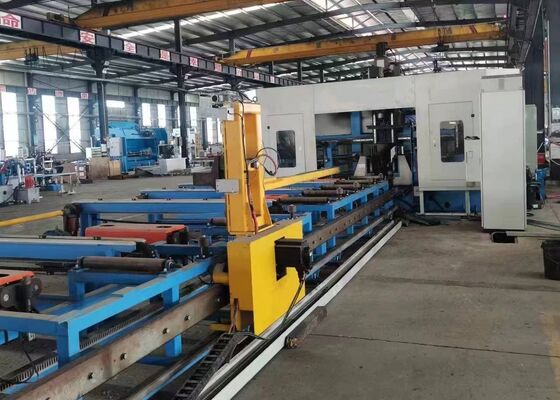

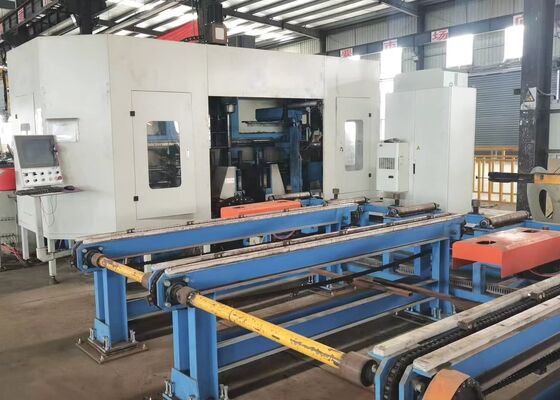

Новый станок для сверления двутавровых балок с ЧПУ для стальных конструкций, мощность шпинделя 11/15 кВт
Введение продукта:
Станок для сверления двутавровых балок с ЧПУ в основном предназначен для сверления, нарезания резьбы, маркировки и рифления двутавровых балок, швеллеров, уголков и других металлических материалов. Он широко используется в индустрии стальных конструкций, включая применение в зданиях, гаражах, башнях и решетчатых конструкциях.
1. Важное и специализированное решение для сверления при строительстве стальных конструкций.
2. Способен одновременно сверлить отверстия на трех поверхностях двутавровых балок и швеллеров, обеспечивая высокую точность и эффективность.
3. Оснащен 7 осями ЧПУ, обеспечивающими полностью автоматическую, точную подачу и позиционирование.
4. Совместим с чертежами заготовок AUTOCAD и DSTV, легко преобразуя их в программы обработки.
Параметры продукта:
| Модель |
BHD1000/3 |
| Диапазон ширины двутавровой балки (мм) |
100~1000 |
| Диапазон высоты двутавровой балки (мм) |
100~500 |
| Диапазон ширины швеллера (мм) |
100~1000 |
| Диапазон высоты швеллера (мм) |
100~250 |
| Макс. толщина заготовки (мм) |
80 |
| Макс. длина заготовки (м) |
12 или 15 (опционально) |
| Кол-во сверлильных шпинделей. |
Всего 3 шпинделя, по одному шпинделю на верхнем блоке, слева и справа соответственно |
| Конус шпиндельного отверстия |
BT40 |
| Макс. диаметр сверления (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
11/15 |
| Скорость шпинделя (об/мин) |
100~3000 |
| Скорость подачи шпинделя (м/мин) |
0~10 |
| Скорость подачи по оси X (м/мин) |
0~20 |
| Кол-во магазина инструментов |
3 |
| Тип и емкость магазина инструментов |
Рядный, 3x4 (опционально) |
| Маркировочное устройство (опционально) |
Дисковая маркировка, 36 символов, размер символа Φ10мм |
| Система ЧПУ |
Немецкий Siemens, Японский Panasonic, Китайский INVT |
| Метод охлаждения |
Распылительное охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общий размер станка (м) |
Около 33x5.5x3.5 |
| Общая мощность (кВт) |
Около 60 |
| Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика. |
Особенности продукта:
1. Механизм подачи станка для пиления балок оснащен системой зажима и подачи каретки с ЧПУ, что гарантирует высокоскоростную работу и точное позиционирование.
2. Три высокоскоростных шпинделя BT40 используются для сверления трех поверхностей двутавровой балки. Оснащенные твердосплавными сверлами, шпиндели могут достигать скорости вращения до 3000 об/мин, обеспечивая превосходную эффективность обработки и выдающуюся производительность сверления. Образующаяся при сверлении стружка эффективно удаляется ленточным конвейером для стружки.
3. Система охлаждения линии сверления балок с ЧПУ использует технологию охлаждения туманом, обеспечивая как внутреннее, так и внешнее охлаждение. Каждый блок сверлильного шпинделя оснащен отдельным соплом для внешнего охлаждения и разъемом для внутреннего охлаждения, что позволяет выбрать соответствующий метод охлаждения в зависимости от конкретных требований к сверлению. Внутреннее и внешнее охлаждение может использоваться независимо или одновременно, в зависимости от потребностей эксплуатации.
4. Система автоматической смены инструмента (ATC) может быть установлена в соответствии со спецификациями заказчика, устраняя необходимость ручной смены инструмента. Эта функция значительно сокращает время простоя и повышает общую эффективность работы.
5. Станок для сверления балок может быть опционально оснащен гидравлической системой дисковой маркировки. Диск точно позиционируется серводвигателем, позволяя быстро наносить до 36 различных символов.
6. Функции автоматической разметки и нарезания резьбы заменяют традиционные ручные процессы разметки. Инструменты для разметки используются для нанесения позиций для последующей сварки на полках и стенках двутавровых балок, экономя время и повышая точность. Кроме того, на полках и стенках двутавровых балок могут выполняться операции нарезания резьбы, что значительно повышает эффективность производства.
7. Процесс зажима заготовки при подаче и обработке на станке для сверления балок с ЧПУ — включающий продольный подъем, боковой прижим и фиксацию и освобождение зажимов — полностью автоматизирован гидравлической системой. Это обеспечивает надежную и стабильную работу оборудования на протяжении всего процесса.
8. Система управления состоит из центрального компьютера и ПЛК, причем ключевые компоненты поставляются известными международными брендами. Система поддерживает несколько методов программирования, позволяя операторам легко редактировать различные программы. Данные конструкторского дизайна, такие как файлы DXF и DSTV, сгенерированные сторонними системами AutoCAD или TEKLA Structures, могут быть беспрепятственно импортированы.

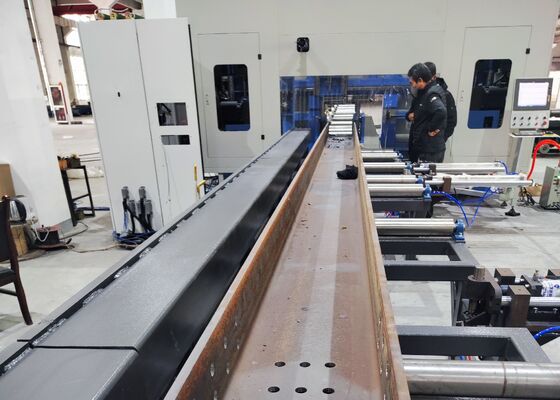

Во время демонстраций образцов станок для сверления, маркировки и резки листового металла на двутавровых балках с ЧПУ эффективно демонстрирует свои возможности обработки, используя стандартные образцы двутавровых балок (с различной шириной полок и толщиной стенок), а также образцы швеллеров различных размеров. Образцы, представленные на этих демонстрациях, наглядно демонстрируют способность станка достигать точного позиционирования отверстий, чистых нарезанных резьб и четких узоров маркировки — полностью демонстрируя его высокую точность и надежность в практических сценариях применения.
Высокоскоростной станок для сверления, маркировки и резки двутавровых балок с ЧПУ в основном используется на заводах по производству стальных конструкций и при строительстве мостов. В цехах стальных конструкций он выполняет точную обработку двутавровых балок, используемых в каркасах и опорных системах, обеспечивая прочную основу для стабильной сборки стальных конструкций. При строительстве мостов станок выполняет высокоточные операции сверления на двутавровых балках, тем самым повышая структурную целостность мостов и обеспечивая их способность выдерживать длительные нагрузки. Благодаря своей исключительной операционной эффективности станок обеспечивает надежную поддержку этим критически важным инфраструктурным секторам, способствуя плавному продвижению связанных проектов.
