7 МПа Гидравлическое насосное давление СНС линейка сверления 2x3 KW питание сервомоторная мощность

7 МПа Гидравлическое насосное давление СНС линейка сверления 2x3 KW питание сервомоторная мощность

Введение продукта:

Этот центр специально построен для бурения на H-лужах, оснащенный тремя высокоскоростными, точными буровыми шпинделями.выполняет бурение на деталях с исключительной эффективностьюПредоставляя превосходную точность обработки и удобную для пользователя работу, это оборудование служит важным высокопроизводительным решением в металлургической промышленности.Он широко используется в ключевых секторах, таких как строительная техника, мостовой инфраструктуры, производства мачты башни и проектов по структуре сети.

Информация о конфигурации изделия:

Характеристики продукта

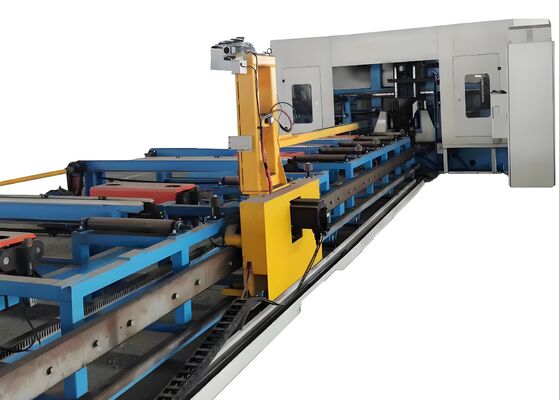

1Эта 3D H-beam буровой и режущей машины в основном состоит из основной машины рамы, CNC системы питания, материала конвейер, электрической системы, гидравлической системы, системы охлаждения,система смазкиПри наличии фиксированной конструкции и подвижного расположения заготовки машина идеально подходит для обработки больших H-лучей.Он облегчает непрерывные производственные операции и известен своей высокой степенью автоматизации..

2Структура буровой машины состоит из постели, сдвижных столов с ЧПУ, механизмов поддержки, верхних прессовых блоков, боковых прессовых блоков и систем обнаружения.Сборки сдвижных столов с ЧПУ включают фиксированную сторонуСпециально разработанные для применения в буровых работах на H-beam, компоненты бурового стола состоят из пластинки, основания,головка шпинделя, высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные проводники и свинцовые винты.

3. Система подачи CNC состоит из скобков, передач, стойки, сервомоторов, редукторов и манипуляторов. Сервомотор приводит манипулятор, позволяя движение H-луча вдоль оси X,обеспечение точной подачи и точное расположение заготовки.

4Материальный конвейер включает в себя как вводный, так и выводный конвейер.все предназначены для транспортировки профильных стальных пустырей, достичь позиционирования пустоты по оси Y и работать в координации с системой подачи CNC для облегчения процесса подачи материала.из материала, содержащего канальные скобки и подпорные ролики, предназначен специально для перевозки готовых деталей.

5Система охлаждения использует как внутренние, так и внешние методы охлаждения, используя нефтяной туман для охлаждения скважины.что повышает эффективность затрат, поддерживает экологическую устойчивость и минимизирует изнашивание сверла.

6Гидравлическая система обеспечивает питание верхнего прессового блока, бокового прессового блока, цилиндра инструмента и других связанных компонентов.

7Пневматическая система предназначена для питания манипулятора, испытательного цилиндра и другого аналогичного оборудования.

8Система смазки включает в себя как централизованные, так и ручные методы смазки.Централизованная смазка в основном используется для своевременной и точной смазки основных линейных проводов и свинцовых винтов.

9. Система управления станком состоит из хост-компьютера, ПЛК и других связанных компонентов.Программы обработки создаются путем ввода чертежей CAD или параметров обработки через интерфейс USB или клавиатуруЭти программы могут храниться, извлекаться, отображаться и передаваться в любое время с использованием номеров частей.Машинный инструмент облегчает ручное регулирование и управление отдельными параметрами обработки, а также поддерживает полностью автоматизированное управление всей последовательностью обработки.

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsОбразцы, представленные в этих демонстрациях, отчетливо демонстрируют способность оборудования достичь точного размещения отверстий, чистых нажатых нитей и четко определенных моделей маркировки.тем самым тщательно демонстрируя его исключительную точность и надежность в практических сценариях применения.

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam в основном используется в стальных конструкциях и мостовых проектах.обеспечивает точную обработку H-лучей, используемых в рамах и опорных конструкциях.В мостовом строительстве оборудование проводит высокоточные бурения на H-лужах,повышение структурной целостности мостов и обеспечение их эффективной долгосрочной устойчивостиБлагодаря своей исключительной операционной эффективности, эта машина обеспечивает надежную поддержку для этих критически важных инфраструктурных секторов, облегчая плавное продвижение соответствующих проектов.
