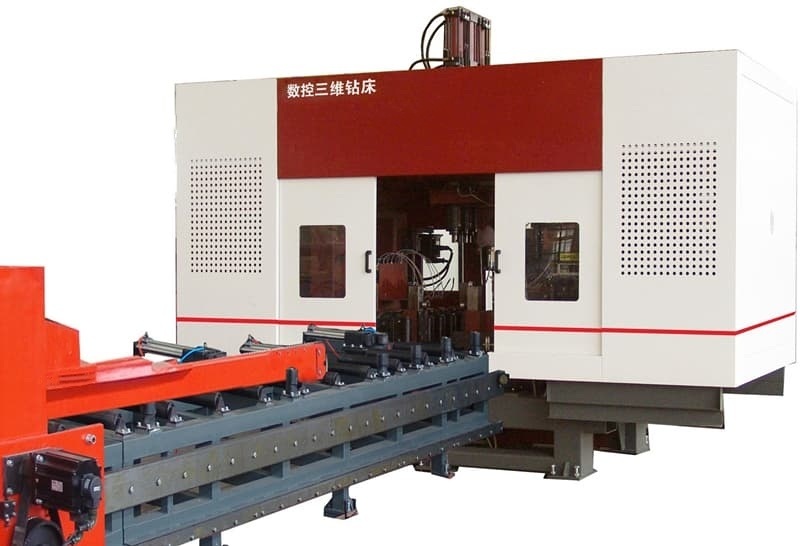

BT40 Главный шпиндель с ЧПУ 3D-билы буровой маркировочной машины

BT40 Главный шпиндель с ЧПУ 3D-билы буровой маркировочной машины

Применение:

Эта 3-D буровая и маркировочная машина была тщательно спроектирована для буровых работ на H-лужах.выполняет бурение на деталях с исключительной эффективностьюБлагодаря исключительной точности обработки и простому интерфейсу, это оборудование предлагает высокопроизводительное решение для сектора стальных конструкций.Он широко используется в ключевых отраслях промышленности, включая строительную технику, инфраструктуру мостов, производство мачты башен и проекты сетевой структуры.

Спецификации:

Характеристики продукта

1. Эта 3D H-beam буровой и режущей машины состоит в основном из основного тела, CNC системы питания, материала конвейер, электрической системы, гидравлической системы, системы охлаждения, системы смазки,мусорный бакБлагодаря фиксированной конструкции постели и подвижной установке заготовки, машина идеально подходит для обработки больших H-лучей.Он обеспечивает непрерывное производство и известен своей высокой степенью автоматизации.

2Структура буровой машины состоит из ложа, сдвижных столов с ЧПУ, механизмов поддержки, верхних и боковых прессовых блоков и систем обнаружения.Компоненты сдвижных столов с ЧПУ включают фиксированную сторонуСпециально разработанные для буровых задач H-beam, сборки сдвижных столов оснащены сдвижной пластиной, основой сдвижного стола, головкой шпинделя,высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные проводники и свинцовые винты.

3. Система подачи CNC состоит из скобков, передач, стойки, сервомоторов, редукторов и манипуляторов. Сервомотор приводит манипулятор, позволяя движение H-луча вдоль оси X,тем самым обеспечивая точное питание и точное расположение заготовки.

4Материальный конвейер состоит как из вводного, так и из выводного конвейера.специально предназначенные для транспортировки профилированных стальных пустырей, облегчают позиционирование пустоты по оси Y и работают в тандеме с системой подачи CNC для завершения процесса подачи материала.включающий материалы для поддержки каналов и подпорных роликов, предназначен для транспортировки готовых деталей.

5Система охлаждения использует как внутренние, так и внешние методы охлаждения, используя нефтяной туман для охлаждения скважины.повышение эффективности затрат, экологическая устойчивость и снижение износа бури.

6Гидравлическая система отвечает за питание верхней прессовой установки, боковой прессовой установки, цилиндра инструмента и других сопутствующих компонентов.

7Пневматическая система предназначена для питания манипулятора, испытательного цилиндра и другого аналогичного оборудования.

8Система смазки объединяет как централизованные, так и ручные способы смазки.Централизованная смазка в основном используется для своевременного и точного смазки первичных линейных проводов и свинцовых винтов.

9. Система управления станком включает в себя хост-компьютер, PLC и другие связанные с ним компоненты.Программы обработки генерируются путем ввода чертежей CAD или параметров обработки через интерфейс USB или клавиатуруЭти программы могут храниться, извлекаться, отображаться и передаваться в любое время на основе номеров деталей.а также полную автоматизацию всего процесса обработки.

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesОбразцы, представленные в этих демонстрациях, ясно подчеркивают способность машины достигать точного расположения отверстий, гладких нажатых нитей и точных рисунков маркировки.тем самым полностью иллюстрируя его высокую точность и надежность в практических приложениях.

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam используется преимущественно в стальных конструкциях и проектах по строительству мостов.В стальных мастерских конструкций, обеспечивает точную обработку H-лучей, используемых в рамах и опорных конструкциях, обеспечивая таким образом прочную основу для стабильной сборки стальных конструкций.машина выполняет высокоточные бурения на H-лужах, повышая структурную целостность мостов и позволяя им надежно поддерживать долгосрочные нагрузки.Это оборудование обеспечивает надежную поддержку этих критических секторов инфраструктуры., обеспечивая успешное выполнение соответствующих проектов.
