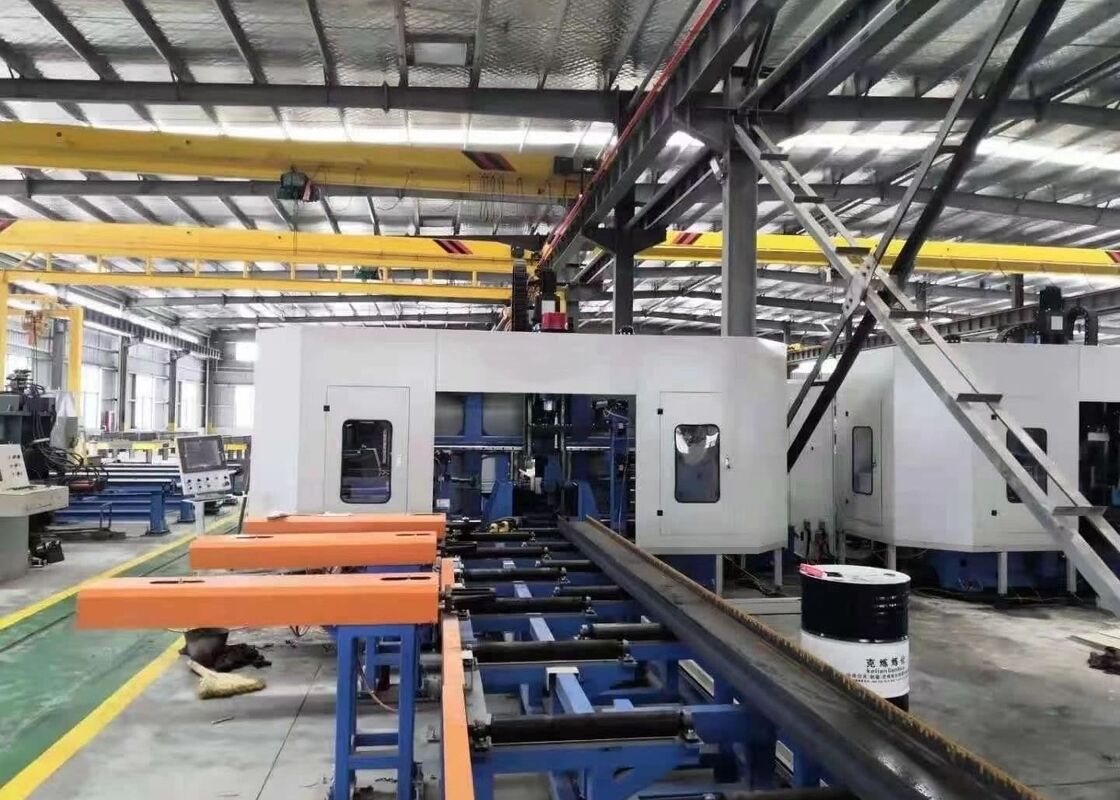

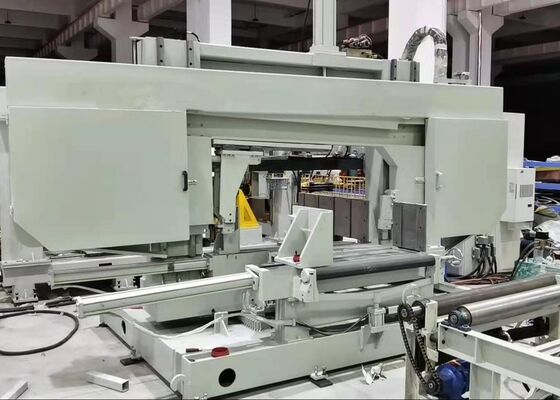

Толщина заготовки 40 мм CNC 3D H Beam Drilling Shearing Machine Мощность 55 кВт
Применение:
Он в основном используется для бурения, пробивания, маркировки и маркировки H-образной стали, канальной стали, угловой стали и других видов стали.Его применение широко распространено в различных отраслях промышленности, занимающихся стальными конструкциями., включая строительство, гаражи, башни и сетевые рамки.
Спецификации:
|
Модель
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Ширина балки
диапазон(мм)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
H Высота балки
диапазон(мм)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Канатная сталь
диапазон ширины(мм)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
Канатная сталь
диапазон высоты(мм)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Макс. заготовка
толщина(мм)
|
40 |
40 |
80 |
80 |
|
Макс. заготовка
длина (м)
|
12 или 15 (необязательно) |
|
Сверло для бурения
- Что?
|
В общей сложности 3 шпинделя, один шпиндель на верхнем блоке, левой и правой стороне соответственно
|
|
Взлом спинда
конический
|
BT2 |
BT2 |
BT2 |
BT2 |
|
Макс.сверление
диаметр (мм)
|
40 |
40 |
40 |
40 |
|
Двигатель шпинделя
мощность (кВт)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Скорость вращения шпинделя
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Питание спиндом
скорость(м/мин)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Питание по оси Х
скорость(м/мин)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Количество инструмента
Журнал
|
3 |
3 |
3 |
3 |
|
Журнал для инструментов
типи мощности
|
Тип строки, 3x4 (необязательно) |
|
Маркировочная единица
(необязательно)
|
Дисковое печатание, 36 символов, размер символа Φ10 мм
|
| Система с ЧПУ |
Немецкий Siemens, Япония Panasonic, Китай INVT
|
| Способ охлаждения |
Стрековое охлаждение, внутреннее охлаждение + внешнее охлаждение |
|
Машина в целом
Размер (м)
|
Около 32х5х3.5 |
Около 33х5,5х3.5 |
Около 33х5,5х3.5 |
Около 33х6х3.5 |
| Общая мощность (kW) |
Около 55. |
Около 55. |
Около 60 |
Около 60 |
Вышеперечисленные параметры могут регулироваться и изменяться в соответствии с конкретными требованиями клиента.
1Основные и специализированные буровые машины для строительства стальных конструкций.
2Одновременно пробивает отверстия на трех поверхностях H-лучей и каналов с высокой точностью и эффективностью.
3Оснащен 7 CNC-осями, обеспечивающими автоматическое и точное питание и позиционирование.
4Способен распознавать чертежи деталей AUTOCAD и DSTV и преобразовывать их в программы обработки.
Характеристики продукта
1Система питания использует сцепление и подачу по CNC, обеспечивая высокую скорость и точную точность позиционирования.
2Для бурения трёх поверхностей H-beam используются три высокоскоростных шпинделя BT40.Это приводит к высокой эффективности обработки и отличной производительности буренияВыработанные в процессе бурения чипы эффективно удаляются с помощью цепного конвейера.
3Система охлаждения использует туманное охлаждение, обеспечивающее как внутреннее, так и внешнее охлаждение.Каждый буровой шпиндель оборудован собственным внешним охлаждающим соприкосновением и внутренним охлаждающим соединителемВнутреннее и внешнее охлаждение могут использоваться независимо или одновременно.
4Система автоматического обмена инструментами (ATC) может быть настроена в соответствии с требованиями клиента, исключая необходимость в ручной замене инструмента, тем самым экономия времени и повышение эффективности работы.
Во время демонстрационных занятий с образцами, с помощью ЦНС сверление, маркировка, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesОбразцы, представленные в этих демонстрациях, ясно подчеркивают способность машины обеспечивать точное расположение отверстий, чистые натянутые нитки,и четкие маркировочные узоры, полностью иллюстрирующие его высокую точность и надежность в практическом применении.
Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam используется в основном в стальных конструкциях и строительных проектах мостов.выполняет высокоточную обработку H-лучей, используемых в рамах и системах поддержки, обеспечивающий прочную основу для стабильной сборки стальных конструкций.что не только укрепляет структурную целостность мостов, но и гарантирует их долгосрочную нагрузкуБлагодаря своей высокой эксплуатационной эффективности машина обеспечивает надежную поддержку этих важных инфраструктурных секторов, обеспечивая плавное продвижение связанных с ними проектов.
