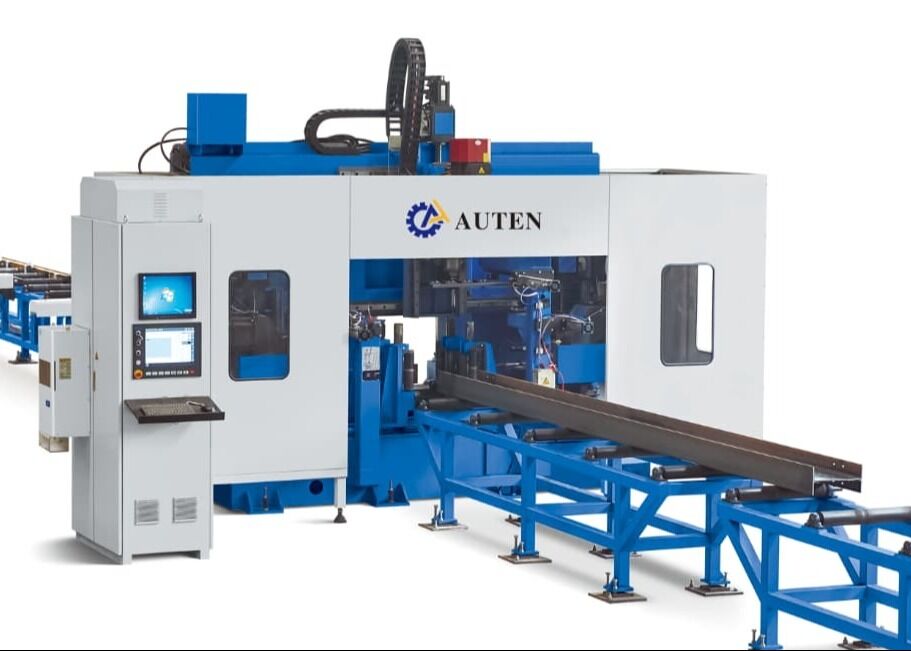

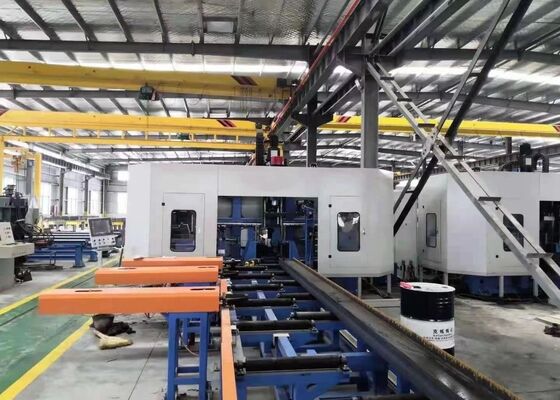

Станок для сверления и резки балок CNC 3D модели BHD1000/3, диаметр сверления 40 мм
Введение в продукт:
Сверлильный станок с ЧПУ для двутавровых балок в основном используется для сверления, нарезания резьбы, маркировки и нанесения рисок на двутавровые балки, швеллеры, уголки и другие виды стали. Он широко применяется в отраслях стальных конструкций, таких как здания, гаражи, башни и решетчатые конструкции.
1. Необходимое и специальное сверлильное оборудование для отрасли стальных строительных конструкций.
2. Одновременное сверление отверстий на трех поверхностях двутавровых балок и швеллеров с высокой точностью и эффективностью.
3. 7 осей ЧПУ для автоматического точного подачи и позиционирования.
4. Способность распознавать чертежи заготовок AUTOCAD и DSTV и преобразовывать их в программы обработки.
Параметры продукта:
| Модель |
BHD1000/3 |
| Диапазон ширины двутавровой балки (мм) |
100~1000 |
| Диапазон высоты двутавровой балки (мм) |
100~500 |
| Диапазон ширины швеллера (мм) |
100~1000 |
| Диапазон высоты швеллера (мм) |
100~250 |
| Макс. толщина заготовки (мм) |
80 |
| Макс. длина заготовки (м) |
12 или 15 (опционально) |
| Кол-во сверлильных шпинделей |
Всего 3 шпинделя, по одному шпинделю на верхнем блоке, слева и справа соответственно |
| Конус шпиндельного отверстия |
BT40 |
| Макс. диаметр сверления (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
11/15 |
| Скорость вращения шпинделя (об/мин) |
100~3000 |
| Скорость подачи шпинделя (м/мин) |
0~10 |
| Скорость подачи по оси X (м/мин) |
0~20 |
| Кол-во магазина инструментов |
3 |
| Тип и емкость магазина инструментов |
Рядный, 3x4 (опционально) |
| Маркировочное устройство (опционально) |
Дисковая маркировка, 36 символов, размер символа Φ10мм |
| Система ЧПУ |
Германия, Япония, Китай INVT |
| Метод охлаждения |
Распылительное охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общие размеры станка (м) |
Около 33x5.5x3.5 |
| Общая мощность (кВт) |
Около 60 |
| Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика. |
Особенности продукта:
1. Механизм подачи балочно-пильного станка использует зажим и подачу каретки с ЧПУ с высокой скоростью и точностью позиционирования.
2. Три высокоскоростных шпинделя BT40 используются для сверления трех граней двутавровой балки. Используются твердосплавные сверла, скорость вращения шпинделя может достигать 3000 об/мин. Эффективность обработки высокая, а эффект сверления хороший. Образующаяся при сверлении стружка транспортируется цепным конвейером для стружки.
3. Система охлаждения сверлильной линии с ЧПУ для балок использует распылительное охлаждение, которое имеет функции внутреннего и внешнего охлаждения. Каждый блок сверлильного шпинделя оснащен собственным соплом для внешнего охлаждения и разъемом для внутреннего охлаждения, которые могут выбираться в зависимости от потребностей сверления. Внутреннее и внешнее охлаждение могут использоваться отдельно или одновременно.
4. Система автоматической смены инструмента (ATC) может быть установлена в соответствии с требованиями заказчика, нет необходимости вручную менять инструмент, что экономит время и повышает эффективность работы.
5. Гидравлический дисковый маркировочный станок для сверления балок может быть установлен опционально. Диск позиционируется серводвигателем и может быстро наносить 36 различных символов.
6. Функции автоматической разметки и нарезания резьбы заменяют традиционную ручную разметку. Разметочные инструменты могут использоваться для нанесения меток на фланцы и стенки двутавровых балок для последующей сварки, экономя время и усилия, а также повышая точность. Также возможно нарезание резьбы на фланцах и стенках двутавровых балок, что значительно повышает эффективность производства.
7. Зажим заготовки во время подачи и обработки, продольный подъем зажима и боковой зажим, фиксация и разжим зажима на сверлильном станке с ЧПУ для балок полностью осуществляются гидравлической системой, что обеспечивает надежность оборудования во время работы.
8. Система управления состоит из главного компьютера и ПЛК, с ключевыми компонентами от известных международных брендов. Множество методов программирования позволяют операторам легко редактировать различные программы. Данные структурного проектирования, сгенерированные сторонними системами AutoCAD или TEKLA Structures, такие как файлы DXF и DSTV, могут быть импортированы.
Во время демонстрационных сессий станок для сверления, маркировки и резки листового металла с ЧПУ для балок эффективно демонстрирует свои возможности обработки при работе со стандартными образцами двутавровых балок (с различной шириной фланца и толщиной стенки), а также с образцами швеллеров различных размеров. Образцы, представленные на этих демонстрациях, наглядно демонстрируют способность станка обеспечивать точное позиционирование отверстий, чистые нарезанные резьбы и четкие маркировочные узоры, полностью демонстрируя его высокую точность и надежность в практических сценариях применения.
Высокоскоростной станок с ЧПУ для сверления, маркировки и резки двутавровых балок в основном используется на заводах по производству стальных конструкций и в проектах строительства мостов. В цехах стальных конструкций он выполняет прецизионную обработку двутавровых балок, используемых в каркасах и опорных конструкциях, обеспечивая прочную основу для стабильной сборки стальных конструкций. При строительстве мостов он выполняет высокоточные операции сверления на двутавровых балках, что не только повышает прочность конструкций мостов, но и позволяет им эффективно выдерживать длительные нагрузки. Благодаря высокой эффективности работы станок обеспечивает надежную поддержку этим жизненно важным секторам инфраструктуры, гарантируя бесперебойное продвижение связанных с ними проектов.
