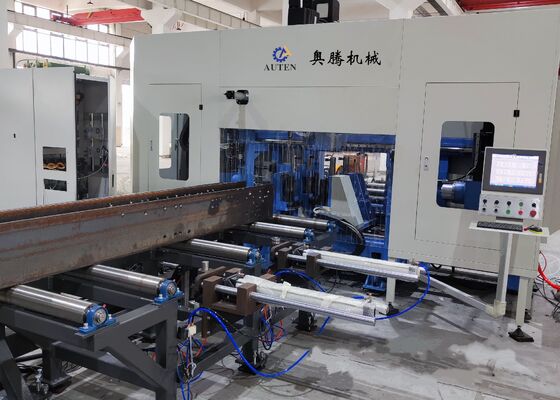

Новая производственная линия CNC для сверления балки, резки и фрезы для конструкции H-Beam из стали
Введение продукта:
Станция CNC для бурения H-beam предназначена в основном для бурения, нанесения накладки, маркировки и маркировки H-образной стали, канальной стали, угловой стали и других металлических материалов.Он широко используется в стальной промышленности, включая применение в зданиях, гаражах, башнях и сетевых конструкциях.
1Необходимое и специализированное решение для бурения для строительства стальных конструкций.
2Способен одновременно просверлять отверстия на трех поверхностях H-лучей и каналов, обеспечивая высокую точность и эффективность.
3Оснащен 7 CNC-осями для полностью автоматизированного, точного питания и позиционирования.
4Совместима с AUTOCAD и DSTV чертежами заготовки, преобразуя их в программы обработки.
Параметры продукта:
| Модель |
BHD1000/3 |
| H Диапазон ширины луча (мм) |
100 ~ 1000 |
| H Диапазон высоты луча (мм) |
100 ~ 500 |
| Диапазон ширины каналов из стали (мм) |
100 ~ 1000 |
| Диапазон высоты канальной стали (мм) |
100 ~ 250 |
| Максимальная толщина заготовки (мм) |
80 |
| Максимальная длина заготовки (м) |
12 или 15 (необязательно) |
| Пробивной шпиндель qty. |
В общей сложности 3 шпинделя, один шпиндель на верхнем блоке, левой и правой стороне соответственно |
| Конечный отверстий шпинделя |
BT2 |
| Максимальный диаметр бурения (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
"Слушай, что я говорю!" 15/11 |
| Скорость вращения шпинделя (r/min) |
100 ~ 3000 |
| Скорость питания шпинделя (м/мин) |
0 ~ 10 |
| Скорость питания по оси X (м/мин) |
0 ~ 20 |
| Количество журналов инструментов |
3 |
| Тип и вместимость инструментального журнала |
Тип строки, 3x4 (необязательно) |
| Маркировочная единица (необязательно) |
Дисковое печатание, 36 символов, размер символа Φ10 мм |
| Система с ЧПУ |
Немецкая Siemens, Япония Panasonic, Китай INVT |
| Способ охлаждения |
Стрековое охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общий размер машины (м) |
Около 33х5,5х3.5 |
| Общая мощность ((kW) |
Около 60 |
| Вышеперечисленные параметры могут регулироваться и изменяться в соответствии с конкретными требованиями клиента. |
Характеристики продукта:
1Механизм подачи пилы использует управляемую CNC систему зажима и подачи, обеспечивающую высокую скорость работы и точность позиционирования.
2Для бурения трех сторон H-beam используются три высокоскоростных шпинделя BT40.Эта установка обеспечивает высокую эффективность обработки и отличные характеристики буренияВыработанные в процессе бурения щелочи эффективно удаляются цепным конвейером.
3Система охлаждения буровых линий с помощью CNC использует технологию охлаждения туманом, предлагая как внутренние, так и внешние возможности охлаждения.Каждый буровой шпиндель оборудован отдельным внешним охлаждающим сопла и внутренним охлаждающим соединителем.Внутреннее и внешнее охлаждение могут использоваться независимо или одновременно по мере необходимости.
4Система автоматической замены инструментов (ATC) может быть установлена на основе спецификаций заказчика, исключая необходимость в ручной замене инструмента.Эта функция значительно сокращает время простоя и повышает эффективность работы.
5В качестве опции буровая машина может быть оснащена гидравлической системой маркировки диска. Диск позиционируется с помощью сервомотора, что позволяет быстро маркировать до 36 различных символов.
6Функции автоматического записывания и нажатия заменяют традиционный процесс ручного записывания.Скребинг инструменты используются для маркировки позиции пластины для последующей сварки на H-beam фланцев и сетейТакже можно выполнять операции с нажатием на фланцах и сетях H-лучей, что значительно повышает эффективность производства.
7. зажимание заготовки при подаче и обработке на буровой станции с ЧПУ, включая подъем вдоль, зажимание в сторону, закрепление и освобождение зажимов,полностью автоматизирована гидравлической системойЭто обеспечивает надежную работу оборудования на протяжении всего процесса.
8Система управления состоит из центрального компьютера и ПЛК, с ключевыми компонентами, полученными от известных мировых брендов.позволяет операторам легко редактировать различные программыСтруктурные дизайнерские данные, такие как файлы DXF и DSTV, сгенерированные сторонними системами AutoCAD или TEKLA Structures, могут быть легко импортированы.
Во время демонстрационных занятий с образцами, с помощью ЦНС сверление, маркировка, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesОбразцы, представленные в этих демонстрациях, наглядно иллюстрируют способность станка-инструмента обеспечивать точное расположение отверстий, четкое нажатие нитей,и отличительные шаблоны маркировки, полностью демонстрирующие его высокую точность и надежность в реальных сценариях применения.
Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam в основном используется на заводах по изготовлению стальных конструкций и в проектах по строительству мостов.выполняет точную обработку на H-лучах, используемых в рамах и системах поддержки, обеспечивая прочную основу для стабильной сборки стальных конструкций.тем самым повышая структурную целостность мостов и гарантируя их эффективную долгосрочную нагрузкуБлагодаря своей высокой эксплуатационной эффективности машина обеспечивает надежную поддержку этих критических инфраструктурных секторов, облегчая бесперебойный прогресс связанных с ними проектов.
