Промышленный обрабатывающий центр с ЧПУ для сверления и резки двутавровых балок, ленточнопильный станок для металла
Введение продукта:

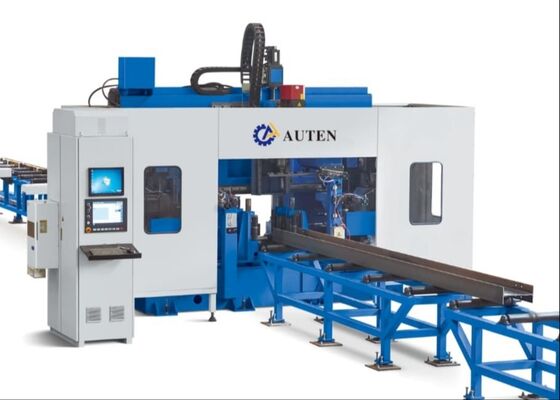

Станок серии BHD представляет собой сверлильный станок для балок шириной до 1250 мм и высотой до 600 мм. Этот станок в основном используется для обработки отверстий в двутавровых балках, швеллерах, уголках и прямоугольных трубах. Позиционирование и подача трех шпинделей осуществляются серводвигателями. Используется шпиндель с редуктором, сервопривод подачи и подача с помощью каретки с ЧПУ; станок широко применяется в строительстве, мостостроении и других отраслях.
Информация о конфигурации продукта:
| Параметры двутавровой балки |
Макс. Размер Ширина x Высота |
1250x600 мм |
| Мин. Размер Ширина x Высота |
200×75 мм |
| Макс. Длина балки |
12000 мм |
| Основной шпиндель |
Кол-во. |
3 |
| Модель |
BT40 |
| Мощность двигателя |
3x11 кВт |
| Скорость вращения шпинделя |
200～3000 об/мин |
| Макс. Диаметр отверстия |
φ40 мм |
| Мощность двигателя |
Мощность серводвигателя подачи |
2x3 кВт |
| Мощность серводвигателя позиционирования |
2x3 кВт |
| Точность обработки |
Отклонение расстояния между отверстиями |
Два отверстия в пределах 1 метра |
±0.5 |
| Допустимое отклонение увеличивается на ±0.2 мм на каждый дополнительный 1 метр расстояния между отверстиями, максимальное отклонение не превышает ±2 мм |
| Отклонение торцевого края |
±1.0 мм |
| Гидравлическая система |
Давление гидравлического насоса |
7 МПа |
| Мощность двигателя масляного насоса |
7 кВт |
| Электрическая система |
Метод управления |
ПЛК |
| Количество осей ЧПУ |
7 |
| Общие размеры (Д x Ш x В) |
32000x6200x4000 |
ПРИМЕНЕНИЕ:
Этот станок в основном используется для сверления двутавровых балок, швеллеров и коробчатых балок и широко применяется в строительстве стальных конструкций, мостов, трехмерных гаражей и других отраслях. Семиосевой сверлильный станок с ЧПУ для профильной стали использует семь серводвигателей для реализации позиционирования сверления в двух вертикальных направлениях, одном горизонтальном направлении и одном продольном направлении, а также сервоподачи трех шпинделей. Имеется 3 поверхности сверления, каждая с 1 сверлильным шпинделем, и 1 сверлильный шпиндель на каждой поверхности приводится в движение двигателем с частотным преобразованием. Сверлильный шпиндель представляет собой сверлильный шпиндель с сервоподачей. Когда диаметр отверстия заготовки составляет 1, отверстия на трех сторонах заготовки могут быть обработаны за один проход через станок, с высокой эффективностью и высокой точностью положения отверстий. Это незаменимый станок для обеспечения качества в производстве стальных конструкций.
Основные особенности линии сверления балок с ЧПУ:
1. Подающий конвейер и каретка подачи - Быстро, Надежно и Точно
2. Опция поперечного конвейера и системы загрузки - Высокая эффективность
3. Опция дискового маркировочного блока - Автоматический выбор 38 маркировочных символов
4. Сверлильный блок - Каждый шпиндель свободно перемещается по оси X в пределах 520 мм
5. Корпус станка - Прочная конструкция, высокая жесткость и высокая стабильность
6. Электрическая система - Простое программирование и эксплуатация, чтение файлов NC1, DXF DSTV CAM
7. Гидравлический блок и система охлаждения - Гидравлический зажим для балки и система воздушного охлаждения/кондиционер
8. Гидравлическая станция с водяным охлаждением
ХОЛОДНАЯ ОБРАБОТКА: Сверлильный станок для двутавровых балок используется для сверления групп отверстий в соединительных пластинах стальных профилей.
ОБЩАЯ СТРУКТУРА: Внешние валы приводятся в движение серводвигателями и направляются прецизионными линейными направляющими для обеспечения общей точности работы.
РАМА ПОДЪЕМНЫХ РОЛИКОВ: Состоит в основном из пяти комплектов роликовых рам, неприводных роликов и боковых колес позиционирования. Простая конструкция, простое управление, высокая точность подачи и высокая эффективность.
ЗОНА ХРАНЕНИЯ ГОТОВЫХ ИЗДЕЛИЙ: Заготовка подается из сверлильного блока, затем на приводной ролик, приводимый в движение двигателем и цепью, после чего готовое изделие напрямую хранится на четырех комплектах тележек.
АВТОМАТИЧЕСКАЯ ПОДАЧА: Интеллектуальный зажим, экономия труда. Тележечный путь использует прецизионные направляющие и рейки, подача стабильна и точна.
ПРОСТОТА ЭКСПЛУАТАЦИИ: Методы онлайн и офлайн программирования; Внешний обмен информацией через U-диск; поддержка трехмерного программного обеспечения TEKLA, файлов DSTV, прямая выгрузка программ обработки.

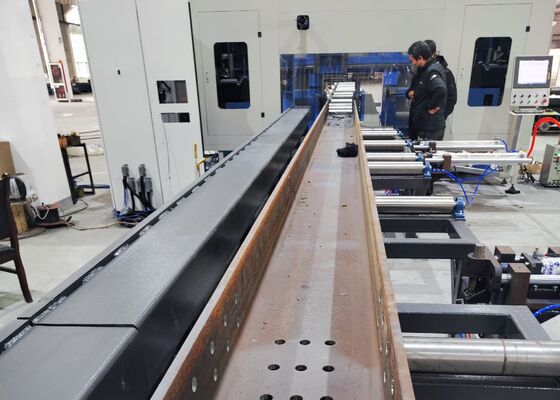

Во время демонстрационных сессий станок для сверления, маркировки и резки двутавровых балок и листового металла с ЧПУ эффективно демонстрирует свои возможности обработки стандартных образцов двутавровых балок с различными ширинами полок и толщинами стенок, а также образцов швеллеров различных размеров. Представленные образцы на этих демонстрациях наглядно показывают способность оборудования достигать точного расположения отверстий, чистых нарезанных резьб и четких маркировочных узоров, тем самым полностью демонстрируя его исключительную точность и надежность в практических сценариях применения.
Этот станок в основном используется для высокоскоростной обработки отверстий в двутавровых балках и швеллерах. Он оснащен серводвигателем шпинделя, управляется системой ЧПУ и подается кареткой с ЧПУ, отличается высокой эффективностью и высокой точностью; станок широко применяется в строительстве, мостостроении и других отраслях.
