3D Станки с ЧПУ для сверления двутавровых балок для производства опор ЛЭП
Введение продукта:

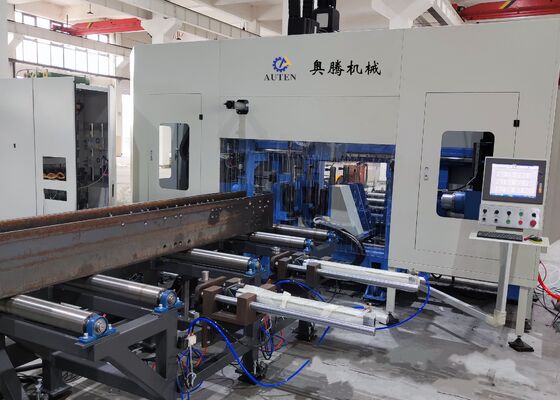

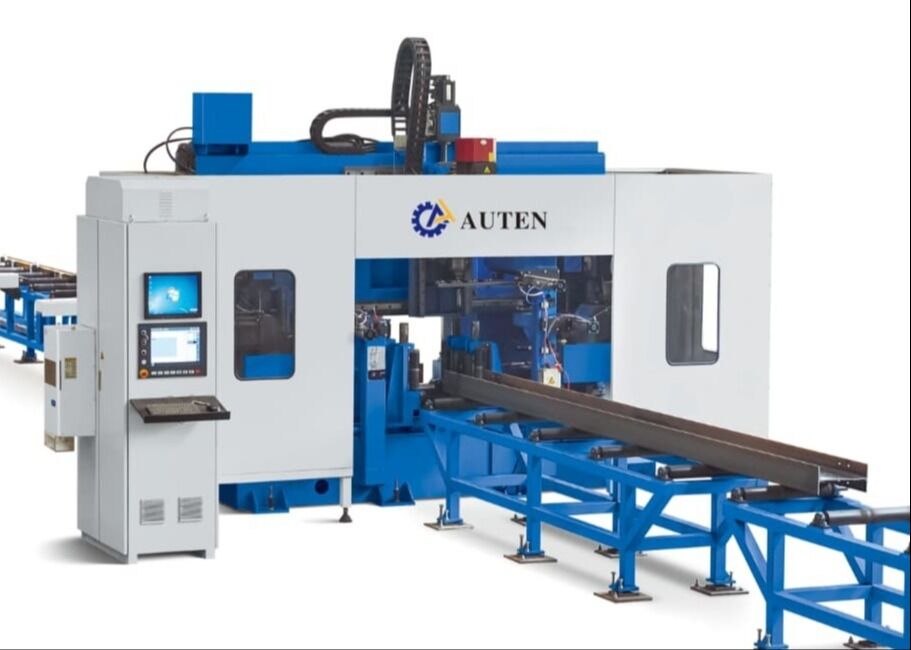

Станок серии BHD представляет собой специализированное решение для сверления балок шириной до 1250 мм и высотой до 600 мм. Он в основном используется для обработки отверстий в двутавровых балках, швеллерах, уголках и прямоугольных трубах. Позиционирование и подача трех шпинделей полностью осуществляются серводвигателями. Станок оснащен шпинделем с редуктором, сервоприводом подачи и подачей на основе ЧПУ-каретки. Это оборудование широко используется в таких отраслях, как строительство, производство мостов и другие смежные области.
Информация о конфигурации продукта:
| Параметры двутавровой балки |
Макс. Размер Ширина x Высота |
1250x600 мм |
| Мин. Размер Ширина x Высота |
200×75 мм |
| Макс. Длина балки |
12000 мм |
| Основной шпиндель |
Кол-во. |
3 |
| Модель |
BT40 |
| Мощность двигателя |
3x11 кВт |
| Скорость вращения шпинделя |
200–3000 об/мин |
| Макс. Диаметр отверстия |
φ40 мм |
| Мощность двигателя |
Мощность серводвигателя подачи |
2x3 кВт |
| Мощность серводвигателя позиционирования |
2x3 кВт |
| Точность обработки |
Отклонение расстояния между отверстиями |
Два отверстия в пределах 1 метра |
±0.5 |
| Допустимое значение отклонения увеличивается на ±0.2 мм на каждый дополнительный 1 метр расстояния между отверстиями, и максимум не превышает ±2 мм |
| Отклонение торцевого поля |
±1.0 мм |
| Гидравлическая система |
Давление гидравлического насоса |
7 МПа |
| Мощность двигателя масляного насоса |
7 кВт |
| Электрическая система |
Метод управления |
ПЛК |
| Количество осей ЧПУ |
7 |
| Общие размеры (Д x Ш x В) |
32000x6200x4000 |
ПРИМЕНЕНИЕ:
Этот станок в основном предназначен для сверления двутавровых балок, швеллеров и коробчатых балок и широко используется в таких отраслях, как металлоконструкции, строительство, производство мостов, трехмерные парковочные конструкции и т. д. Трехосевой станок для 3D сверления профильного проката с ЧПУ использует семь серводвигателей для точного позиционирования по двум вертикальным осям, одной горизонтальной оси и одной продольной оси, а также сервопривод подачи для трех шпинделей. Станок оснащен тремя сверлильными поверхностями, каждая из которых имеет отдельный сверлильный шпиндель. Каждый шпиндель приводится в действие двигателем с частотным управлением, а подача управляется сервоприводом для оптимальной производительности. Способный обрабатывать отверстия диаметром 1, станок сверлит все три стороны заготовки за одну операцию, обеспечивая высокую эффективность и точное расположение отверстий. Этот станок играет решающую роль в поддержании стандартов качества в секторах металлообработки и производства.
Основные характеристики линии сверления балок с ЧПУ:
1. Подающий конвейер и подающая каретка – Быстрые, надежные и точные
2. Опциональный поперечный конвейер и система загрузки – Повышение эффективности работы
3. Опциональный дисковый маркировочный блок – Автоматически выбирает 38 маркировочных символов
4. Сверлильный блок – Каждый шпиндель может перемещаться независимо по оси X в пределах 520 мм
5. Рама станка – Прочная конструкция, превосходная жесткость и исключительная стабильность
6. Электрическая система – Интуитивно понятное программирование и эксплуатация, совместимость с форматами файлов CAM NC1, DXF и DSTV
7. Гидравлический блок и система охлаждения – Гидравлический зажим балок и система воздушного охлаждения/кондиционирования
8. Гидравлическая станция – Интегрирована с системой водяного охлаждения
ХОЛОДНАЯ ОБРАБОТКА: Станок для сверления двутавровых балок используется для сверления отверстий в соединительных пластинах стальных профилей
.

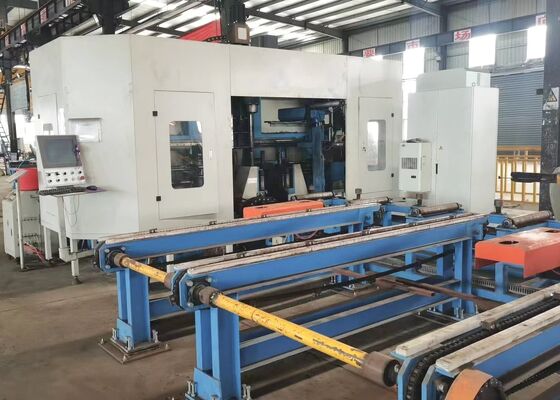

ОБЩАЯ СТРУКТУРА: Внешние валы приводятся в движение серводвигателями и направляются высокоточными линейными направляющими, обеспечивая превосходную точность работы всей системы.
РАМА ПОДАТЧИКА: Состоящая из пяти комплектов роликовых узлов, неприводных роликов и боковых направляющих колес, рама податчика отличается простой конструкцией, удобством эксплуатации, высокой точностью подачи и выдающейся эффективностью.
ЗОНА ХРАНЕНИЯ ГОТОВЫХ ИЗДЕЛИЙ: Заготовка передается из сверлильного узла и транспортируется по системе роликов с приводом от двигателя и цепи. Готовый продукт затем напрямую хранится с использованием четырех комплектов тележек.
АВТОМАТИЧЕСКАЯ ПОДАЧА: Интеллектуальная система зажима минимизирует ручное вмешательство. Тележечный путь оснащен прецизионными направляющими и опорами, обеспечивая стабильную и точную подачу.
ПРОСТОТА ЭКСПЛУАТАЦИИ: Система поддерживает как онлайн, так и офлайн варианты программирования. Внешний обмен данными осуществляется через USB-накопитель. Полностью совместима с программным обеспечением TEKLA 3D и файлами DSTV, что позволяет напрямую экспортировать программы обработки.
Во время демонстрационных сессий образцов станок для сверления, маркировки и резки балок и листового металла с ЧПУ эффективно демонстрирует свои возможности обработки, работая со стандартными образцами двутавровых балок с различной шириной полок и толщиной стенки, а также с образцами швеллеров различных размеров. Представленные в этих демонстрациях образцы наглядно демонстрируют способность станка достигать точного расположения отверстий, чистых резьб и четких, точных узоров маркировки, тем самым полностью демонстрируя его исключительную точность и надежность в практических применениях.
Этот станок в основном предназначен для высокоскоростной обработки отверстий в двутавровых балках и швеллерах. Он оснащен шпинделем с серводвигателем, управляемым системой ЧПУ, а подача осуществляется с помощью ЧПУ-каретки, что обеспечивает превосходную эффективность и точность. Он широко используется в таких отраслях, как строительство, производство мостов и другие смежные области.
