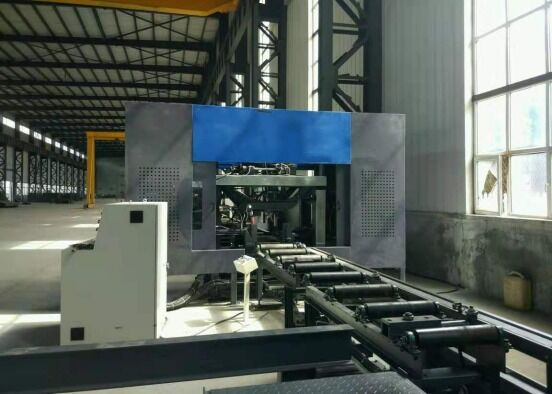

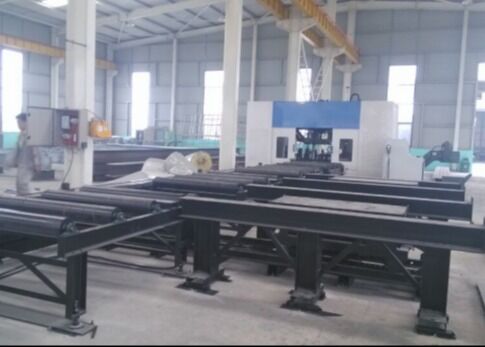

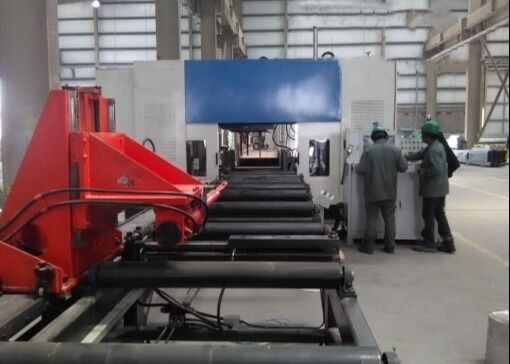

Модель BHD1000/3 Сверлильный станок с ЧПУ для балок Сверлильное оборудование с ЧПУ для балок 3D
Введение в продукт:
Сверлильный станок для двутавровых балок с ЧПУ специально разработан для сверления, нарезания резьбы, маркировки и рифления двутавровых балок, швеллеров, уголковой стали и других металлических материалов. Он широко используется в промышленности стальных конструкций, применяясь в строительстве зданий, гаражей, башен и решетчатых конструкций.
1. Важное и специализированное решение для сверления при строительстве стальных каркасов.
2. Способен одновременно сверлить отверстия на трех поверхностях двутавровых балок и швеллеров, обеспечивая исключительную точность и производительность.
3. Оснащен 7 осями ЧПУ для полностью автоматизированной, точной подачи и позиционирования.
4. Совместим с чертежами заготовок AUTOCAD и DSTV, беспрепятственно преобразуя их в программы обработки.
Параметры продукта:
| Модель |
BHD1000/3 |
| Диапазон ширины двутавровой балки (мм) |
100~1000 |
| Диапазон высоты двутавровой балки (мм) |
100~500 |
| Диапазон ширины швеллера (мм) |
100~1000 |
| Диапазон высоты швеллера (мм) |
100~250 |
| Макс. толщина заготовки (мм) |
80 |
| Макс. длина заготовки (м) |
12 или 15 (опционально) |
| Кол-во сверлильных шпинделей. |
Всего 3 шпинделя, по одному шпинделю на верхнем блоке, слева и справа соответственно |
| Конус отверстия шпинделя |
BT40 |
| Макс. диаметр сверления (мм) |
40 |
| Мощность двигателя шпинделя (кВт) |
11/15 |
| Скорость вращения шпинделя (об/мин) |
100~3000 |
| Скорость подачи шпинделя (м/мин) |
0~10 |
| Скорость подачи по оси X (м/мин) |
0~20 |
| Кол-во магазинов инструментов |
3 |
| Тип и емкость магазина инструментов |
Рядный, 3x4 (опционально) |
| Маркировочный блок (опционально) |
Дисковая маркировка, 36 символов, размер символа Φ10мм |
| Система ЧПУ |
Германия, Япония, Китай INVT |
| Метод охлаждения |
Распылительное охлаждение, внутреннее охлаждение + внешнее охлаждение |
| Общий размер станка (м) |
Около 33x5.5x3.5 |
| Общая мощность (кВт) |
Около 60 |
| Вышеуказанные параметры могут быть скорректированы и изменены в соответствии с конкретными требованиями заказчика. |
Особенности продукта:
1. Система подачи ленточнопильного станка оснащена управляемым ЧПУ механизмом зажима и подачи каретки, обеспечивающим быструю работу и точное позиционирование.
2. Три высокоскоростных шпинделя BT40 используются для сверления трех граней двутавровой балки. Оснащенные твердосплавными сверлами, эти шпиндели могут достигать скорости вращения до 3000 об/мин. Эта конфигурация гарантирует высокую эффективность обработки и превосходную производительность сверления. Образующаяся при сверлении стружка эффективно удаляется ленточным конвейером для стружки.
3. Система охлаждения сверлильной линии для балок с ЧПУ использует технологию туманообразования, обеспечивая как внутреннее, так и внешнее охлаждение. Каждый блок сверлильного шпинделя оснащен отдельным соплом внешнего охлаждения и разъемом внутреннего охлаждения, предлагая гибкость в зависимости от конкретных потребностей сверления. Внутреннее и внешнее охлаждение могут использоваться независимо или одновременно, в зависимости от требований.
4. Система автоматической смены инструмента (ATC) может быть настроена и установлена в соответствии со спецификациями заказчика, устраняя необходимость ручной смены инструмента. Эта функция значительно сокращает время простоя и повышает эффективность работы.
5. Сверлильный станок для балок может быть опционально оснащен гидравлической дисковой системой маркировки. Диск позиционируется серводвигателем, обеспечивая эффективную маркировку до 36 различных символов.
6. Функции автоматической разметки и нарезания резьбы заменяют традиционный ручной метод разметки. Разметочные инструменты используются для нанесения позиций пластин для последующей сварки на полках и стенках двутавровых балок, тем самым экономя время и повышая точность. Операции нарезания резьбы также могут выполняться на полках и стенках двутавровых балок, значительно повышая эффективность производства.
5. Сверлильный станок для балок может быть опционально оснащен гидравлической дисковой системой маркировки. Диск позиционируется серводвигателем, обеспечивая эффективную маркировку до 36 различных символов.
6. Функции автоматической разметки и нарезания резьбы заменяют традиционный ручной метод разметки. Разметочные инструменты используются для нанесения позиций пластин для последующей сварки на полках и стенках двутавровых балок, тем самым экономя время и повышая точность. Операции нарезания резьбы также могут выполняться на полках и стенках двутавровых балок, значительно повышая эффективность производства.
Во время демонстрационных показов образцов сверлильно-маркировочно-отрезной станок с ЧПУ для листового металла эффективно демонстрирует свои возможности обработки, используя стандартные образцы двутавровых балок (с различной шириной полок и толщиной стенок), а также образцы швеллеров различных размеров. Представленные на этих демонстрациях образцы наглядно демонстрируют способность станка достигать точного позиционирования отверстий, чисто нарезанных резьб и четких маркировочных узоров — полностью демонстрируя его высокую точность и надежность в практических сценариях применения.
Высокоскоростной сверлильно-маркировочно-отрезной станок с ЧПУ для двутавровых балок преимущественно используется на заводах по производству стальных конструкций и при строительстве мостов. В цехах стальных конструкций он выполняет точную обработку двутавровых балок, используемых в каркасах и опорных системах, обеспечивая прочную основу для стабильной сборки стальных конструкций. При строительстве мостов станок выполняет высокоточные операции сверления на двутавровых балках, повышая структурную целостность мостов и обеспечивая их способность выдерживать длительные нагрузки. Благодаря высокой эффективности работы станок обеспечивает надежную поддержку этим жизненно важным инфраструктурным секторам, способствуя беспрепятственному продвижению связанных проектов.
