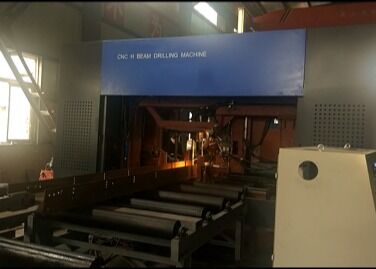

Станция для резки металлического профиля H-типа с ЧПУ, двигатель ПЛК, подшипник, мощность 55 кВт, сверлильный станок с ЧПУ
Применение:
Данное оборудование для пробивки, сверления и маркировки стальных листов с ЧПУ специально разработано для выполнения операций сверления, нарезания резьбы, маркировки и нанесения рисок на различные типы стали, включая профили H-типа, швеллеры и уголки. Оно широко используется в отраслях, связанных со стальными конструкциями, таких как строительство зданий, возведение гаражей, изготовление башен и проектирование решетчатых конструкций.
Технические характеристики:
|
Модель
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Ширина профиля H
диапазон (мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Высота профиля H
диапазон (мм)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Высота швеллера
диапазон (мм)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Высота швеллера
диапазон (мм)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Макс. длина
заготовки (мм)
|
40 |
40 |
80 |
80 |
|
Макс. длина
заготовки (м)
|
12 или 15 (опционально) |
|
Кол-во сверлильных шпинделей
|
Всего 3 шпинделя, по одному шпинделю в верхнем блоке, слева
и справа соответственно
|
|
Конус
шпиндельного отверстия
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Макс. диаметр
сверления (мм)
|
40 |
40 |
40 |
40 |
|
Мощность шпиндельного двигателя
(кВт)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Скорость вращения
шпинделя (об/мин)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Скорость подачи
0~400~10
|
Скорость подачи по |
Скорость подачи по |
Скорость подачи по |
Скорость подачи по |
|
оси X (м/мин)0~40
0~20
|
0~20 |
магазинов инструментов |
магазинов инструментов |
магазинов инструментов |
|
33
|
и емкость |
и емкость |
и емкость |
и емкость |
|
магазина инструментов
Рядный, 3x4 (опционально)Маркировочный блок
|
(опционально) |
|
Дисковая маркировка, 36 символов, размер символа Φ10ммСистема ЧПУ
|
Германия, Япония, Китай INVT
|
| Метод охлаждения |
Распылительное охлаждение, внутреннее охлаждение + внешнее охлаждение
|
| Габаритные |
размеры (м) |
|
Около 32x5x3.5Около 33x5.5x3.5
|
Около 33x5.5x3.5 |
Общая мощность (кВт) |
Общая мощность (кВт) |
Около 55 |
| Около 55 |
Около 60 |
Около 60 |
1. Важное и специализированное решение для сверления в отрасли строительных стальных конструкций. |
1. Важное и специализированное решение для сверления в отрасли строительных стальных конструкций. |
2. Способность одновременного сверления отверстий на трех поверхностях профилей H-типа и швеллеров, обеспечивающая высокую точность и эффективность.
3. Оснащен 7 осями ЧПУ, обеспечивающими автоматическую, точную подачу и позиционирование.
4. Способность распознавать чертежи заготовок AUTOCAD и DSTV и преобразовывать их в программы обработки.
Особенности продукта
1. Гидравлическая дисковая система маркировки доступна в качестве дополнительной опции. Диск позиционируется серводвигателем и может быстро маркировать до 36 различных символов.
2. Функции автоматического нанесения рисок и нарезания резьбы заменяют традиционный ручной процесс. Инструменты для нанесения рисок используются для разметки положения пластин для последующей сварки на полках и стенках профилей H-типа, сокращая время и трудозатраты, повышая точность. Нарезание резьбы также может выполняться на полках и стенках профилей H-типа, значительно повышая эффективность производства.
3. Зажим заготовки во время подачи и обработки, а также продольный подъем зажима, боковой зажим и фиксация и освобождение зажимов управляются гидравлической системой. Это обеспечивает надежную работу оборудования на протяжении всего процесса.
4. Система управления состоит из центрального компьютера и ПЛК, ключевые компоненты которых поставляются от престижных международных брендов. Она поддерживает несколько методов программирования, позволяя операторам легко изменять и редактировать различные программы. Данные структурного проектирования, включая файлы DXF и DSTV, сгенерированные сторонними системами AutoCAD или TEKLA Structures, могут быть беспрепятственно импортированы.
Во время демонстраций образцов станок для сверления, маркировки и резки металлического профиля H-типа с ЧПУ эффективно демонстрирует свои возможности обработки, работая со стандартными образцами профилей H-типа (с различными ширинами полок и толщинами стенок), а также с образцами швеллеров различных размеров. Образцы, представленные на этих демонстрациях, наглядно демонстрируют способность станка достигать точного позиционирования отверстий, гладких нарезанных резьб и четких узоров маркировки — тем самым полностью демонстрируя его высокую точность и надежность в практических условиях эксплуатации.

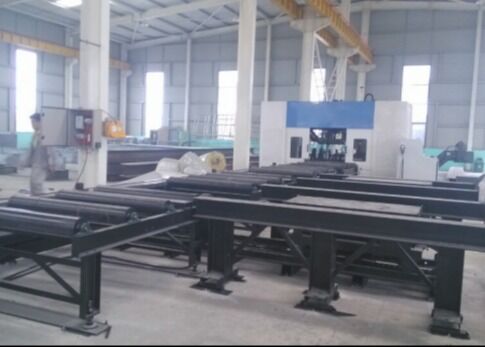

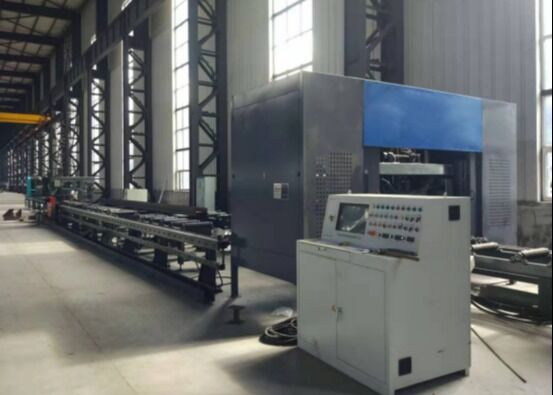

Высокоскоростной станок для сверления, маркировки и резки профиля H-типа с ЧПУ в основном используется в цехах по производству стальных конструкций и на строительстве мостов. В цехах по производству стальных конструкций он выполняет точную обработку профилей H-типа, используемых в каркасах и опорных системах, обеспечивая прочную основу для стабильной сборки стальных конструкций. В контексте строительства мостов он выполняет высокоточное сверление профилей H-типа, что не только повышает структурную целостность мостов, но и обеспечивает их способность выдерживать длительные нагрузки. Благодаря высокой эффективности работы станок обеспечивает надежную поддержку этим критически важным инфраструктурным секторам, гарантируя бесперебойное продвижение связанных проектов.
