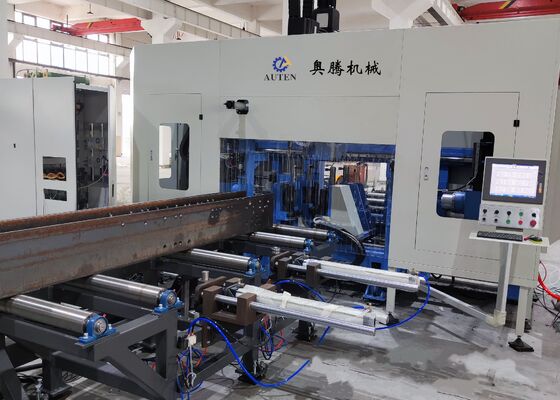

Промышленность стальных конструкций Высокоскоростная CNC H Beam Drilling Machine BT40 Основной шпиндель

Промышленность стальных конструкций Высокоскоростная CNC H Beam Drilling Machine BT40 Основной шпиндель

Введение продукта:

Этот станкообрабатывающий центр специально разработан для бурения на H-лужах.обеспечивает высокую эффективность бурения деталейБлагодаря исключительной точности обработки и интуитивно понятным эксплуатационным характеристикам, это оборудование представляет собой важное высокопроизводительное решение в металлургической промышленности.Он широко используется в критических секторах, таких как строительная техника, мостовой инфраструктуры, производства мачты башни и проектов по структуре сети.

Информация о конфигурации изделия:

Характеристики продукта

1. Эта 3D H-beam буровой и режущей машины состоит из основной машины рамы, CNC системы питания, материала конвейер, электрической системы, гидравлической системы, системы охлаждения, системы смазки,мусорный бакМашина, имеющая фиксированную конструкцию и подвижную конфигурацию заготовки, специализируется на обработке крупномасштабных H-лучей.Он поддерживает непрерывные производственные процессы и широко признан своей высокой степенью автоматизации.

2Структура буровой машины состоит из постели, сдвижных столов с ЧПУ, поддерживающих устройств, верхних прессовых блоков, боковых прессовых блоков и систем обнаружения.Компоненты сдвижных столов с ЧПУ включают фиксированную сторонуСпециально разработанные для применения в буровых работах с H-beam, сборки сдвижных столов оснащены сдвижной пластиной, основой сдвижного стола,головка шпинделя, высокоскоростной механический шпиндель, цилиндр инструмента, двигатель переменной частоты, сервомотор, линейные проводники и свинцовые винты.

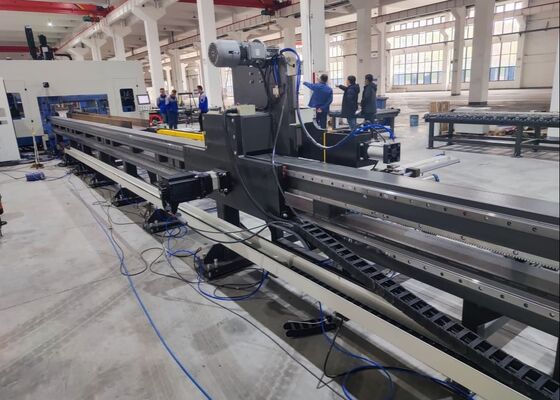

3. Система питания с ЧПУ состоит из скобков, передач, стойки, сервомоторов, редукторов и манипуляторов. Сервомотор управляет манипулятором, позволяя движение H-луча вдоль оси X,тем самым обеспечивая точное питание и точное расположение заготовки.

4Система конвейера материала включает в себя как вводный конвейер, так и выводный конвейер.специально предназначенные для транспортировки профилированных стальных проб, облегчают позиционирование пустоты по оси Y и работают совместно с системой подачи CNC для завершения процесса подачи материала.из материала, содержащего канальные скобки и подпорные ролики, предназначен для транспортировки готовых деталей.

5Система охлаждения интегрирует как внутренние, так и внешние методы охлаждения, используя нефтяной туман для охлаждения скважины.повышение экономической эффективности, поддерживая экологическую устойчивость и уменьшая изнашивание сверла.

6Гидравлическая система питает верхний прессинг, боковой прессинг, цилиндр инструмента и другие связанные с ним компоненты.

7Пневматическая система предназначена для питания манипулятора, испытательного цилиндра и другого аналогичного оборудования.

8Система смазки использует комбинацию централизованных и ручных методов смазки.Централизованная смазка в основном используется для плановой и точной смазки первичных линейных руководств и свинцовых винтов.

9. Система управления станком состоит из хост-компьютера, ПЛК и других связанных компонентов.Программы обработки создаются путем ввода чертежей CAD или параметров обработки через интерфейс USB или клавиатуруЭти программы могут храниться, извлекаться, отображаться и передаваться в любое время на основе номеров деталей.в то же время позволяет полностью автоматизированный контроль на протяжении всего цикла обработки.

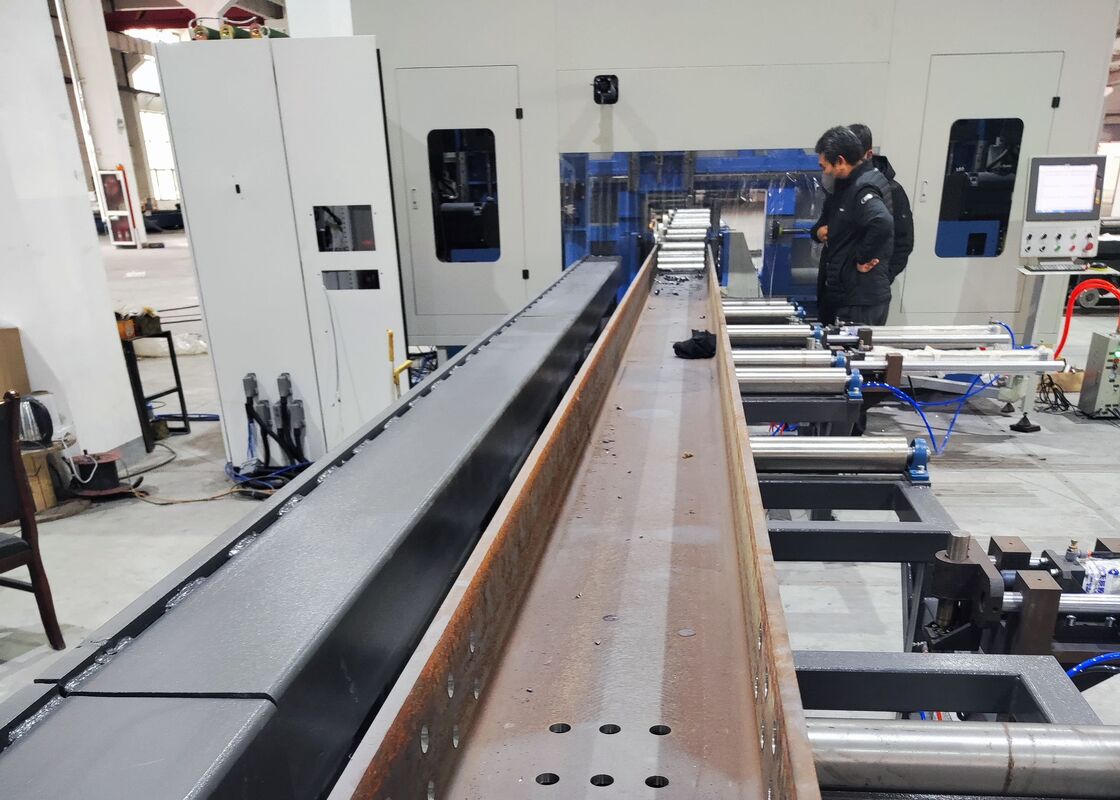

Во время демонстрационных занятий с образцами, с помощью CNC-лучевого пучка и листового металла, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesПримеры, представленные в этих демонстрациях, ясно подчеркивают способность оборудования достигать точного размещения отверстий, гладких проводных нитей и четко определенных моделей маркировки.тем самым тщательно демонстрируя свою высокую точность и надежность в реальных сценариях применения.

Высокоскоростная машина CNC для бурения, маркировки и стрижки H-Beam используется преимущественно на заводах по производству стальных конструкций и в проектах по строительству мостов.обеспечивает точную обработку H-лучей, используемых в рамах и опорных конструкцияхВ строительстве мостов машина выполняет высокоточные бурения на H-лужах,повышение структурной целостности мостов и обеспечение их эффективной устойчивости к долгосрочным нагрузкамС исключительной оперативной эффективностью эта машина обеспечивает надежную поддержку для этих критических инфраструктурных секторов, облегчая плавное и своевременное продвижение соответствующих проектов.
