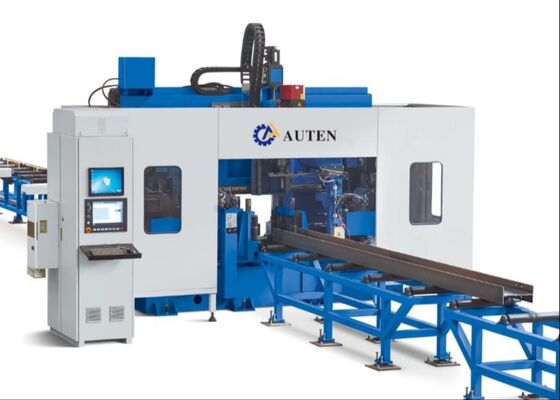

Вертикальная линия автомата для резки луча Кнк пользы гаража сверля скорость шпинделя 100～3000 Р/МИН
Область применения:
Этот станок специально предназначен для сверления стали Н-образной формы. Для сверления заготовки используются три высокоскоростных прецизионных сверлильных шпинделя, что обеспечивает исключительную точность обработки и простоту эксплуатации. Являясь ключевым высокоэффективным оборудованием в секторе стальных конструкций, он широко применяется в строительном строительстве, проектах мостов, мачт башен, решетчатых конструкций и других смежных областях.
Технические характеристики:
| Параметр двутавровой балки |
Макс. Размер Ширина х Высота |
700х500мм |
| Мин. Размер Ширина х Высота |
100×100 мм |
| Длина луча |
2000～12200мм |
| Главный шпиндель |
Кол-во. |
3 |
| Модель |
БТ40 |
| Мощность двигателя |
11 кВт |
| Скорость шпинделя |
100～3000 об/мин |
| Диаметр отверстия |
φ5～φ30 мм |
| Ось ЧПУ |
Мощность серводвигателя оси X |
Около 5 кВт |
| Мощность серводвигателя оси позиционирования горизонтального бурения |
Около 1,5 кВт |
| Мощность серводвигателя оси позиционирования вертикального сверления |
Около 3 кВт |
| Серводвигатель подачи сверла |
Около 2 кВт |
| Инструментальный магазин |
Кол-во. |
3 |
| Тип |
Стиль строки |
| Емкость инструментального магазина |
4 х 3 |
| Точность обработки |
Отклонение расстояния между отверстиями |
Две дырки в радиусе 1 метра |
±0,5 |
| Допустимое значение отклонения увеличивается на ±0,2 мм на каждый дополнительный 1 метр расстояния отверстия, максимальное значение не превышает ±2 мм. |
| Отклонение конечного поля |
±1,0 мм |
| Размер машины |
Около 33х5,5х3,3м |

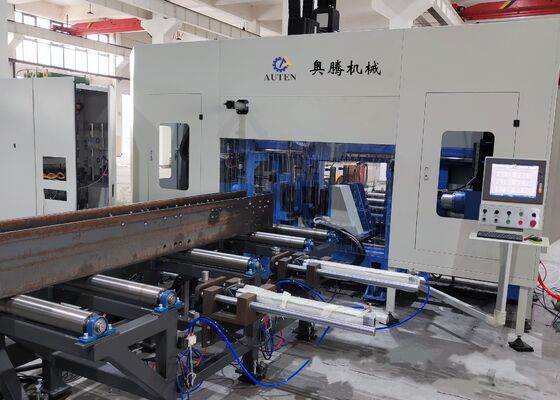

Компоненты линии сверлильных станков с ЧПУ
Линия сверлильных станков с ЧПУ в основном состоит из основных компонентов, включая основной корпус станка, систему подачи с ЧПУ, разгрузочный конвейер, систему охлаждения, гидравлическую систему, пневматическую систему, систему смазки, электрическую систему и тележку для лома. Эта производственная линия имеет конструкцию с фиксированной станиной в сочетании с подвижной конструкцией для переноски заготовок. Возможность 3D-сверления, обеспечиваемая этой конфигурацией, позволяет полностью автоматизировать производственные процессы, тем самым обеспечивая эффективность и стабильность производственных операций.
1. Основной корпус машины
Основной корпус станка состоит в основном из основания, станины, подвижного выдвижного стола, бабки, верхнего прижимного устройства, бокового прижимного устройства и инструментального магазина рядного типа. Станина отличается исключительной жесткостью и устойчивостью, что позволяет ей выдерживать нагрузки и вибрации, возникающие при высокоскоростных операциях механической обработки. Такая структурная целостность гарантирует, что станок сохраняет постоянную точность обработки на всех этапах работы.
2. Система охлаждения
Охлаждение бурового долота осуществляется методом аэрозольного охлаждения, достигаемым за счет комбинированного применения сжатого воздуха и охлаждающей воды. Этот подход предлагает такие преимущества, как минимальный расход СОЖ, повышение экономической эффективности, экологическая устойчивость и снижение износа сверла. На передней бабке установлена гибкая насадка, позволяющая удобно регулировать положение распыления, тем самым обеспечивая постоянное охлаждение сверла во время работы.
3. Система смазки
В этой системе используется гибридная конфигурация, сочетающая централизованную и ручную смазку. Централизованный блок смазки подает регулярную дозированную смазку к назначенным линейным направляющим и ходовым винтам, в то время как все остальные точки смазки обслуживаются вручную.

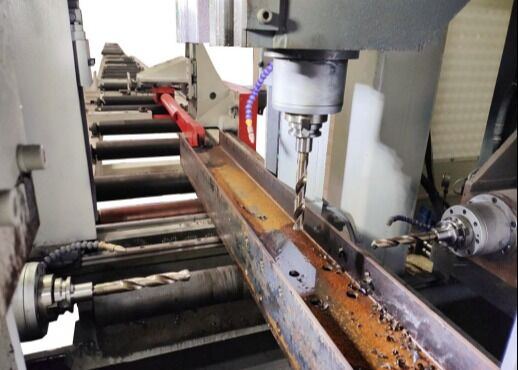

Этот станок специально разработан для сверления, нарезания резьбы и маркировки двутавровых балок, швеллера и широкого спектра других стальных заготовок. Он подходит для стальных компонентов различных спецификаций, обеспечивая при этом высокую точность и эффективность работы на протяжении всего цикла обработки. В ходе демонстрационных сессий машина эффективно демонстрирует свои возможности, используя стандартные образцы двутавровых балок (с различной шириной полки и толщиной стенки) и образцы швеллерной стали разных размеров. Эти демонстрационные образцы наглядно демонстрируют способность машины обеспечивать точное позиционирование отверстий, гладкую нарезанную резьбу и четкие рисунки маркировки, что полностью отражает ее исключительную точность и надежность в практическом применении.
Высокоскоростной сверлильный станок с ЧПУ для двутавровой балки в основном используется в цехах по изготовлению стальных конструкций и на проектах строительства мостов. В цехах по производству стальных конструкций компания выполняет прецизионную обработку двутавровых балок, используемых в каркасах и опорных конструкциях, создавая прочную основу для точной и стабильной сборки стальных конструкций. При строительстве мостов он выполняет высокоточные операции сверления двутавровых балок, повышая структурную целостность мостов и гарантируя их способность выдерживать долговременные нагрузки. Его превосходная операционная эффективность обеспечивает надежную техническую поддержку для этих критически важных секторов инфраструктуры, способствуя плавному и своевременному выполнению проектов.
